3. Verbind de rode/witte draad met de 5 W zijkant van
de zijachterlamp (Figuur 18).
4. Plaats de lamp in de rubberen behuizing (zorg ervoor
dat de indicatorlamp zich aan de buitenkant bevindt)
en druk de lens op haar plaats.

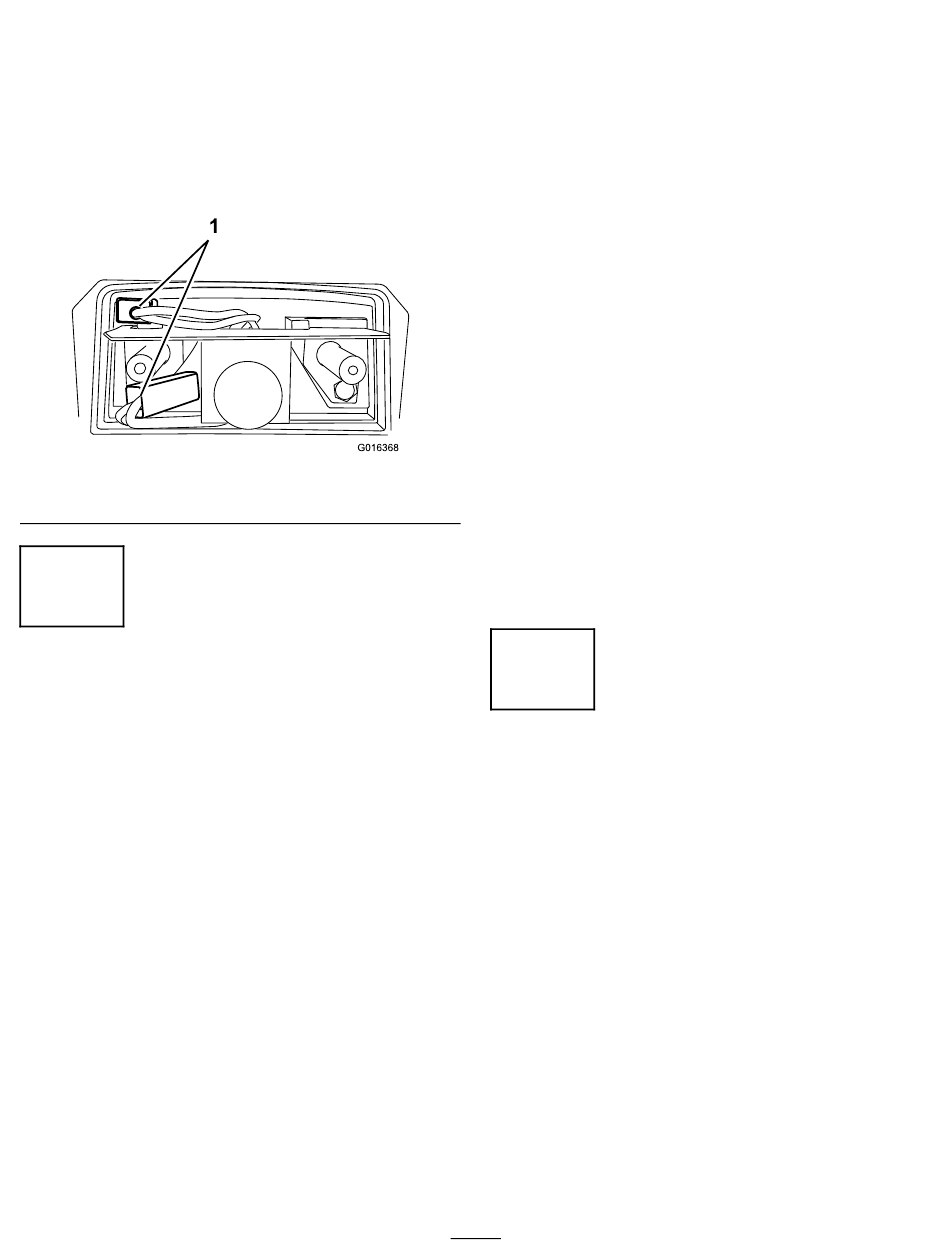

Aansluiten op het nummerplaatlicht
Verbind het nummerplaatlicht zoals afgebeeld op
Figuur 19.
1. Maak hier verbindingen
7
De licht-, claxon- en
combinatieschakelaar
installeren
Geen onderdelen vereist
Procedure
Aansluiten op de linkerkoplamp en de claxon
1. Neem de kabelboomtak met connectors naar de
linkerlamp en -indicator en de claxon (Figuur 14).
2. Leid de kabelboomtak langs en onder de
achterdwarsbalk en door het chassis bij het
achterwiel (Figuur 16).
Aansluiten op het licht en de claxon
1. Bevestig de kabelboom onder de lichtbeugel met
kabelbinders.
2. Trek de overtollige lengte van de kabelboom terug
door het chassis naar het bedieningspaneel, en
bevestig de kabelboom op zijn plaats.
Opmerking: Zorg ervoor dat de kabelboom uit de
buurt van bewegende onderdelen blijft.
Figuur 19
Aansluiten op de rechterkoplamp
1. Leid de laatste tak van de kabelboom met connectors
naar de combinatieschakelaar en de rechterlamp en
-indicator (Figuur 12) door het rechterchassis bij het
achterwiel naar de koplamp (Figuur 16).
2. Bevestig aan het licht.
3. Bevestig de kabelboom aan de onderkant van
het lichtpaneel met een kabelbinder, en leid de
overtollige lengte terug door het chassis naar het
bedieningspaneel.
4. Bevestig de kabelboom op zijn plaats zoals getoond
in Figuur 16.
Opmerking: Zorg ervoor dat de kabelboom uit de
buurt van bewegende onderdelen blijft.
Aansluiten op de combinatieschakelaar
1. Sluit de 3- en 4-voudige connector aan op de
combinatieschakelaar.
2. Bevestig de kabelboom met een kabelbinder aan
de rijhendel, en zorg ervoor dat de kabel genoeg
speling heeft opdat de hendel voor- en achteruit kan
bewegen (Figuur 16).
3. Bevestig de kabelboom met kabelbinders, zoals met
pijlen aangeduid op Figuur 16.
8
De montage voltooien
Geen onderdelen vereist
Procedure
1. Sluit de negatieve accukabel aan op de accu.
2. Vergrendel de motorkap.
3. Test de werking van de set.
10
