MOZELT GmbH & Co. KG
Hefmagneetinstallaties
Technisch handboek: CoolGen 4 Rev. 2
3.3
EMC-aanwijzingen Elektromagnetische compatibiliteit
Net als alle elektrische apparaten kunnen synchrone generatoren met geïntegreerde elektronica elektromagnetische
energie uitstoten en hierdoor worden beïnvloed.
Elektromagnetische compatibiliteit vereist enerzijds dat apparaten ongevoelig zijn voor storingen t.o.v.
elektromagnetische straling d.w.z. dat zij zich niet laten beïnvloeden en anderzijds een bepaalde graad aan
elektromagnetische interferentie niet overschrijden, zodat zij andere apparaten niet storen.
Deze niveaus zijn afhankelijk van de omgeving waarin de apparaten worden toegepast. Hierbij maakt men verschil
tussen industriegebied en woongebied inclusief commercieel gebied en kleine bedrijven.
Dit hoofdstuk dient als richtlijn voor de installatie van de aandrijven om EMC-problemen te voorkomen en een
EMC-gerechte bedrading in het kader van de EMC-richtlijn te realiseren.
3.3.1
Ongevoeligheid voor elektromagnetische storingen
CG4 ... zijn buitengewoon ongevoelig voor storingen t.o.v. elektromagnetische straling.
De ongevoeligheid voor elektromagnetische storingen wordt bij de apparaten zonder extra hulpmiddelen bereikt.
Bovendien moeten alle inductieve componenten zoals bijv. relais en relaisspoelen, elektromagnetische remmen
enz. met overeenkomstige componenten (bijv. RC-elementen) zijn ontstoord.
3.3.2
Elektromagnetische interferentie
Om ontoelaatbare elektromagnetische interferentie te voorkomen moeten de vermelde bedradingsaanwijzingen
beslist worden opgevolgd. Kabelloze interferentie wordt direct door de geïntegreerde elektronica en de bedrading
in een frequentiebereik tussen 30 MHz en 1 GHz uitgestraald. Deze wordt hoofdzakelijk door de snelle logica
circuits gegenereerd en heeft een zeer geringe energie. Problemen met andere elektronische apparaten worden
daarom niet verwacht.
Aan kabels gebonden interferentie in het frequentiebereik tussen 150 kHz en 30 MHz wordt hoofdzakelijk door
het schakelen van de vermogenshalfgeleiders veroorzaakt. Op grond van het zelfstandige netwerk treden geen
problemen op met anderen apparaten.
3.4
Magneetaansluiting
De elektrische kabelverbindingen en de stekkers/koppelingen zijn afgestemd p de overeenkomstige vermogens van
de stroomgenerator. Hierbij worden maximum eisen aan functionaliteit en veiligheid gesteld.
Gebruik indien noodzakelijk alleen originele MOZELT reserveonderdelen.
3.5
LED-functies
1
2 4 6
3 5

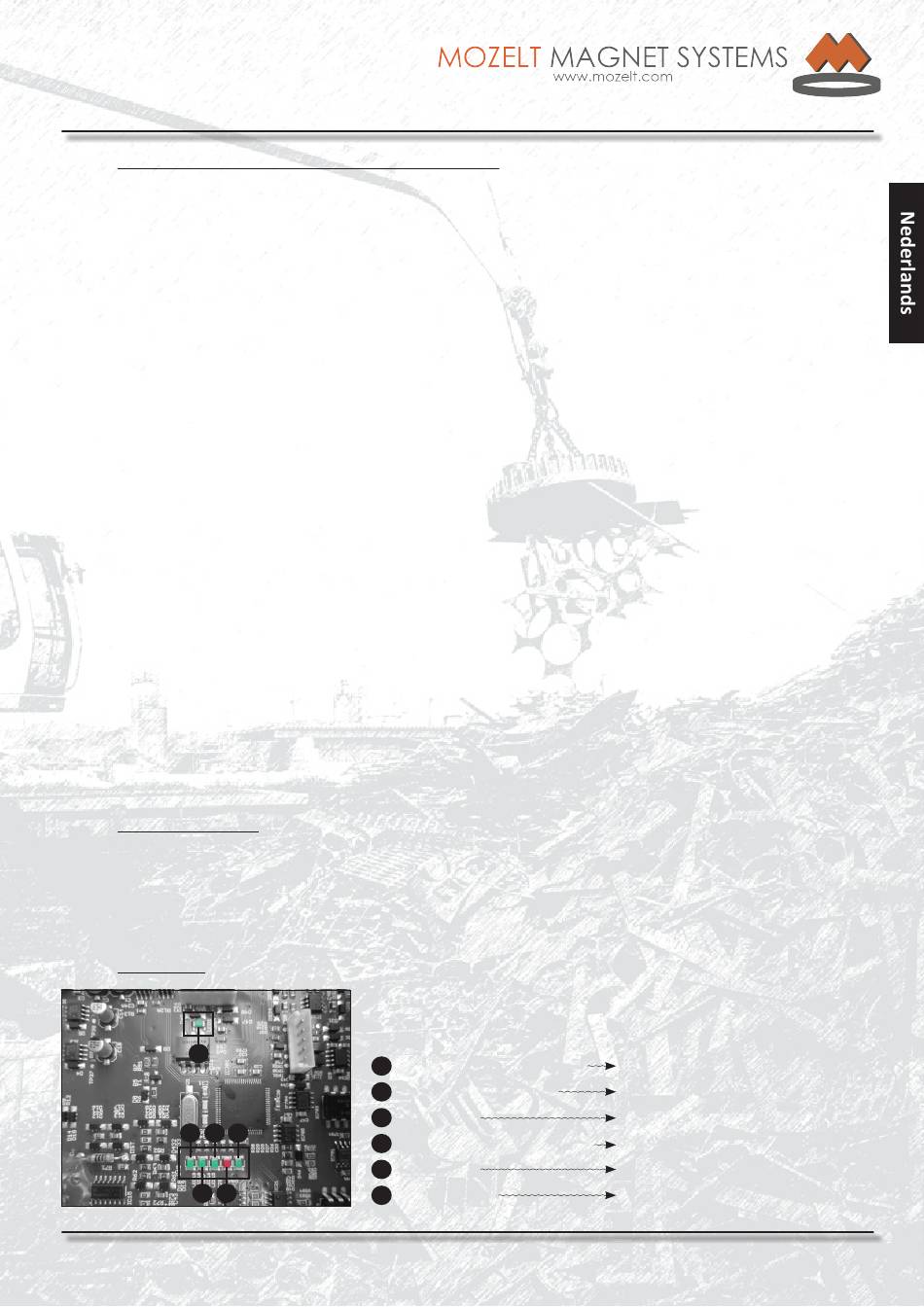

Afb.: 6 | LED-States op besturingsprintplaat
Copyright:
MOZELT GmbH & Co. KG, D-47269 Duisburg
Verschillende
bedrijfstoestanden
besturingsprintplaat van de stroomgenerator via LED weergegeven. De
volgende bedrijfstoestanden kunnen via deze LED worden afgelezen:
Ext. toetsingang LED
1
Melduitgang LED
2
3
Status LED
4
Voedingsspanning LED
Fout LED
5
6
Reserve LED
worden
bovendien
Status externe toetsingang via klemmenlijst
Aansturing melduitgang
Status „Aan"
Interne elektronische voedingsspanning aanwezig
LED signaleert een fout
Reserve LED
Ausgabe:
Augustus 2014
op
de
Rev.:
02
Pagina 10
