MOZELT GmbH & Co. KG
Hefmagneetinstallaties
Technisch handboek: CoolGen 4 Rev. 2
3.
Montage
3.1
Montageaanwijzingen
De omgevingsatmosfeer moet vrij zijn van agressief stof, corroderende dampen, gassen en
vloeistoffen. De stroomgenerator moet overeenkomstig IP 55 tegen vocht worden
beschermd. Synchrone generatoren met geïntegreerde elektronica mogen niet in als
gevaarlijk geclassificeerde gebieden worden toegepast, behalve wanneer zij in een goedgekeurde
VOORZICHTIG
behuizing zijn gemonteerd en werden toegelaten. De stroomgenerators zijn ontworpen voor
voetmontage.
Let erop dat de door de stroomgenerator gegenereerde warmte kan worden afgeleid. Hierbij moet het
ventilatierooster steeds vrij zijn om voldoende toevoer van frisse lucht te garanderen. Voor het bepalen van de
omgevingstemperatuur moeten alle warmtebronnen worden meegerekend zodat de temperatuur niet boven de
voor de stroomgenerator toegelaten maximumwaarde stijgt.
3.2
Montage koppeling „BELL CLUTCH"
1

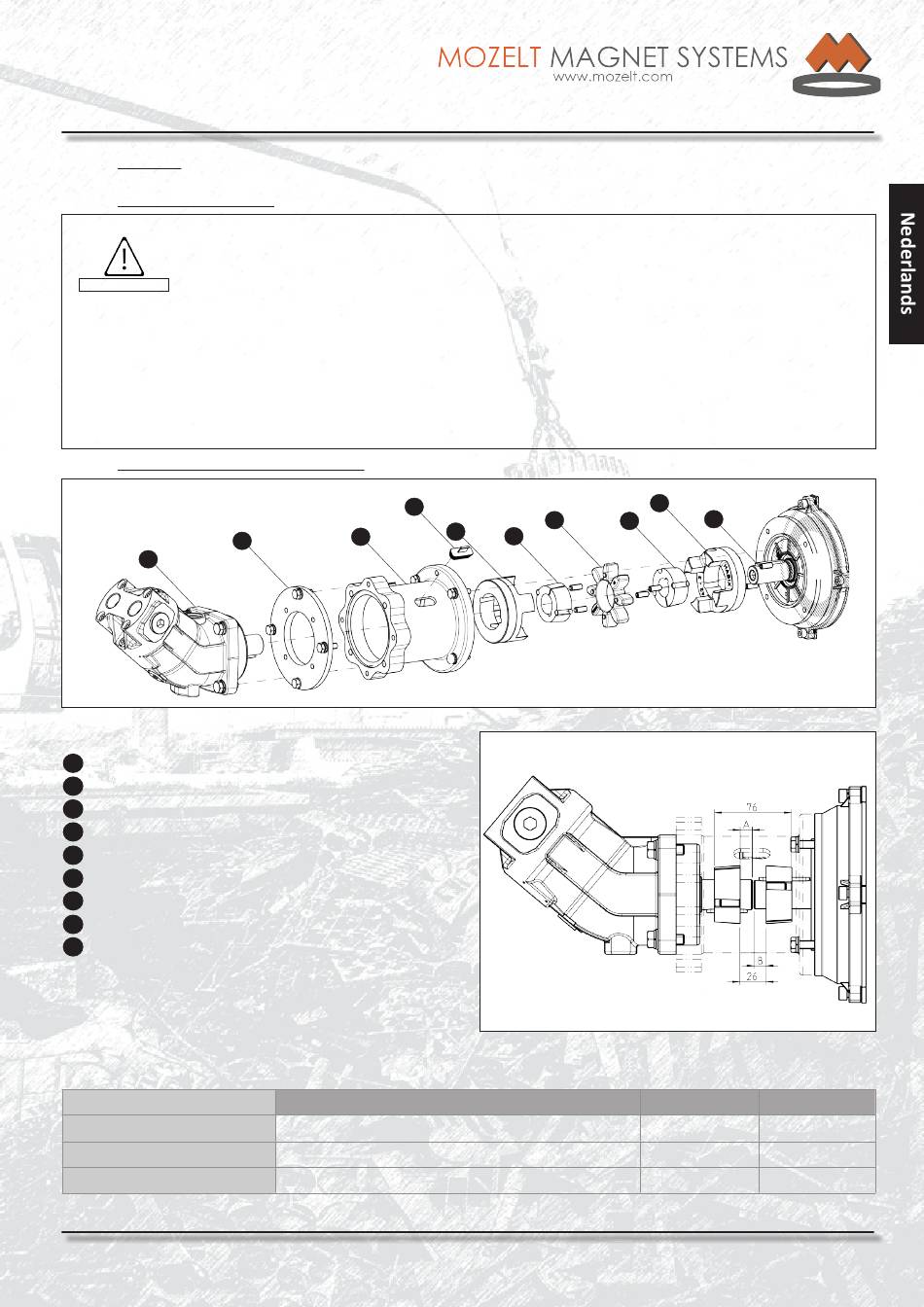

Afb.: 4 | Explosie koppeling „BELL CLUTCH"
Hydraulische motor
1
2
Adapterring voor 16/17 ccm hydraulische motoren
3
Koppelingskap
4
Afdekking voor toerentalmeting
5
Koppelingshelft
Spanbus op hydraulische motor
6
7
Koppelingsster
Spanbus op stroomgenerator
8
Spil/lagerschild op stroomgenerator
9
Afstandstabel koppelingshelften
Type generator
T4002 / CG4 13 kW
T4002 / CG4 13 kW
T4002 / CG4 20 kW
Copyright:
MOZELT GmbH & Co. KG, D-47269 Duisburg
1
4
3
2
Hydraulische motor
Bosch-Rexroth 16 ccm / Sunfab 17 ccm
Bosch-Rexroth 23 ccm / Sunfab 25 ccm
Bosch-Rexroth 23 ccm / Sunfab 25 ccm
7
8
5
6
Afb.: 5 | Afstandstekening koppelingshelften
Editie:
Augustus 2014
5
8
Afstand A
Afstand B
0 mm
0 mm
12 mm
12 mm
11 mm
0 mm
Rev.:
02
Pagina 9
