MOZELT GmbH & Co. KG
Hefmagneetinstallaties
Technisch handboek: CoolGen 4 Rev. 2
3.6
Stuurleidingen
Leidingen voor stuursignalen moeten worden afgeschermd. De kabelafscherming moet met de stekkerbehuizing
worden verbonden. De signaalmassa hoeft niet te worden geaard.
Gebruik indien noodzakelijk alleen originele MOZELT reserveonderdelen.
3.7
Aansluitkast
5
3
1
2
Steuerelektronik

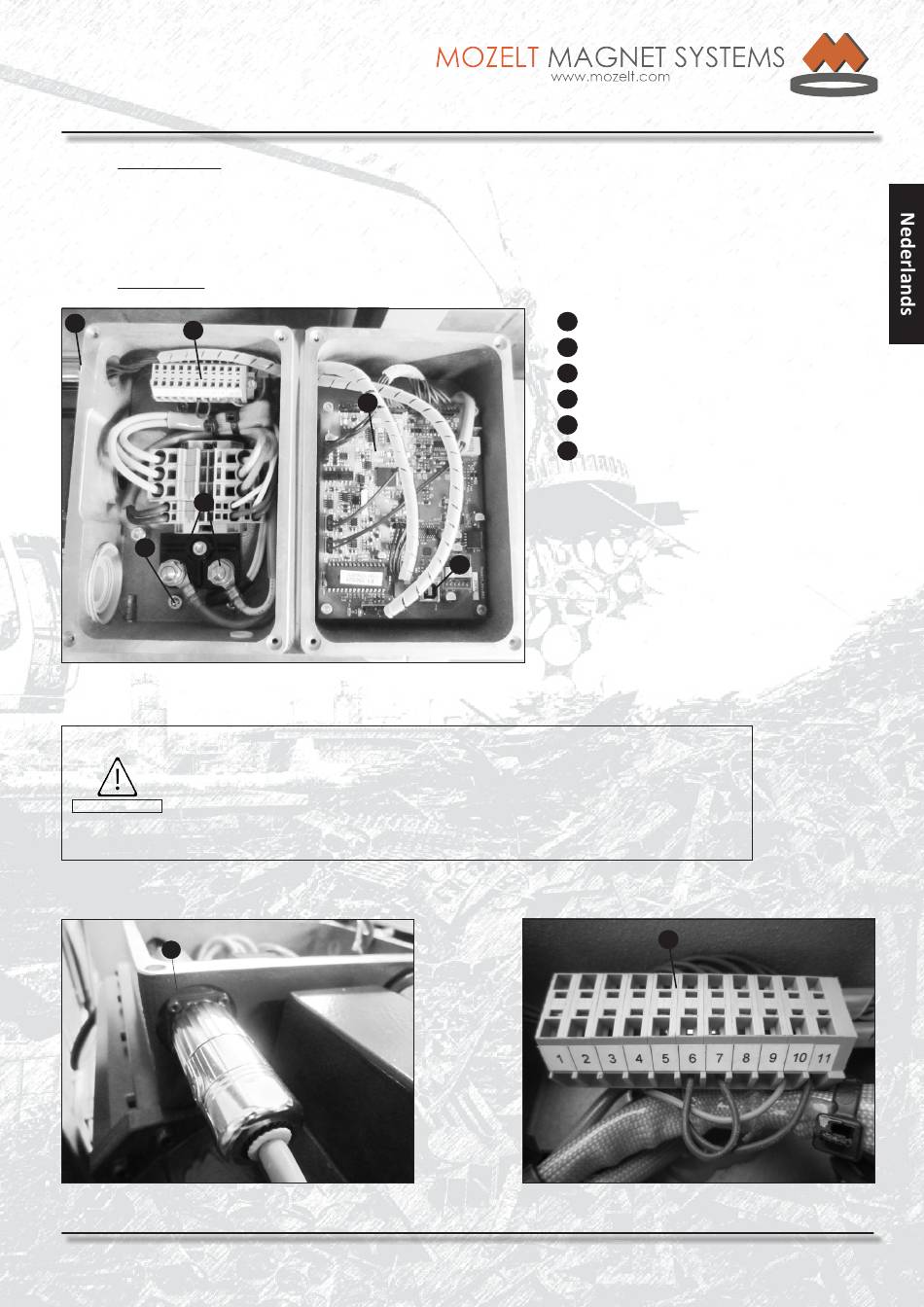

Afb.: 7 | Aansluitkast
Let voor het loskoppelen van stroomgenerator en elektronica op de volgende waarschuwing:
In de elektronica bevinden zich tussencircuit-condensatoren.
Bij niet-inachtneming kan ernstig persoonlijk letsel met de dood als gevolg,
WAARSCHUWING
ernstige gezondheidsschade of zware materiaalschade niet worden uitgesloten!
De ontladingstijd begint na het laatste stilzetten van de stroomgenerator!
5
Abb.: 8 | Aansluiting stuurleiding aan stroomgenerator
Copyright:
MOZELT GmbH & Co. KG, D-47269 Duisburg
6
De ontlading ervan kan meer dan 10 minuten duren!
Voor werkzaamheden spanningsloosheid controleren!
Magneetaansluiting 230 V DC
1
Aansluiting veiligheidsaarddraad
2
Klemmenlijst
3
4
USB-aansluiting
5
Schroefverbinding stuurleiding
Besturingsprintplaat
6
4
Afb.: 9 | Klemmenlijst
Editie:
Augustus 2014
3
Rev.:
02
Pagina 11
