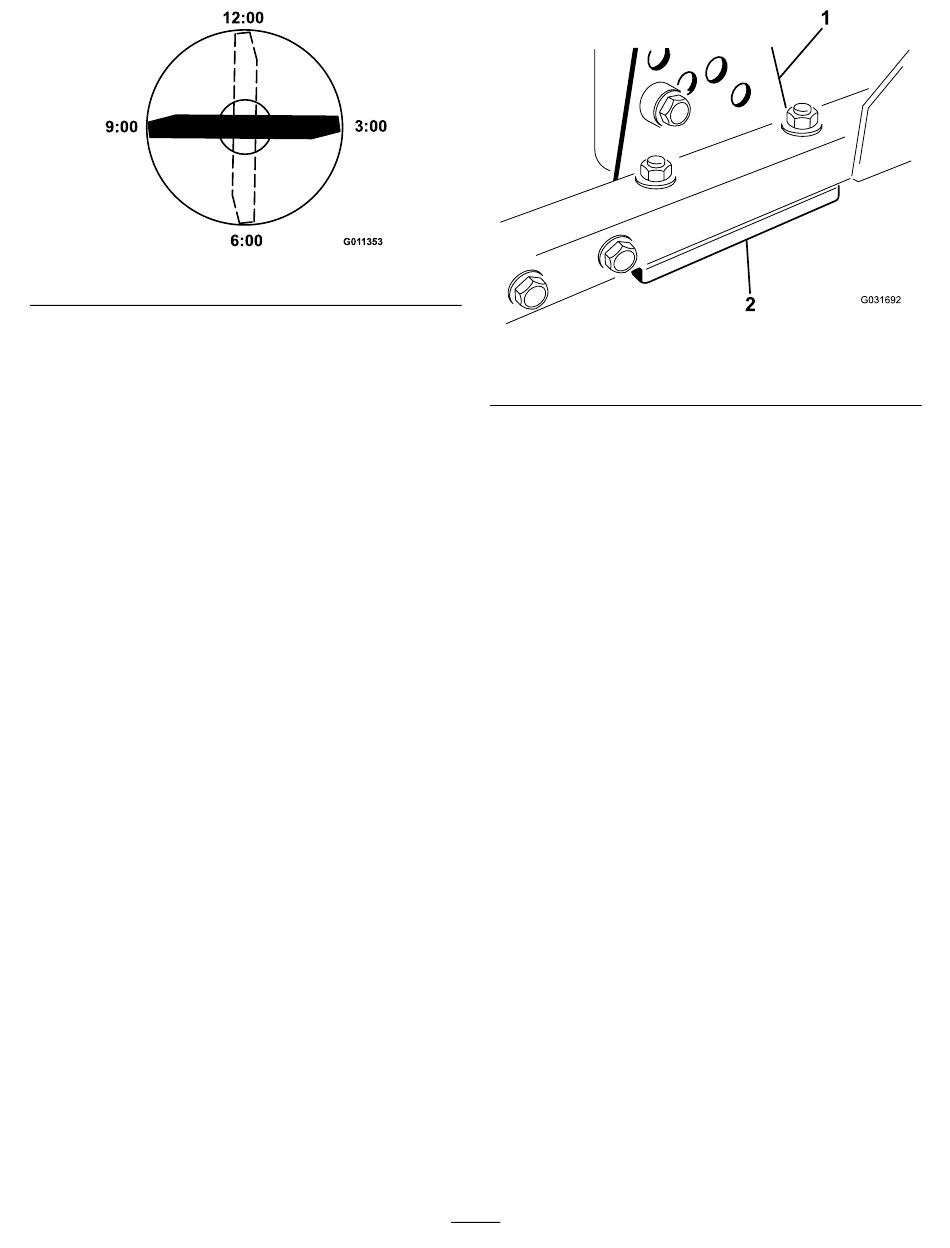

Figuur 14
5.
Draai het gemarkeerde uiteinde van het mes
naar 3 uur en naar 9 uur
de hoogte.
6.
Vergelijk de gemeten hoogte op 12 uur met de
maaihoogte-instelling. De afstand moet binnen
een marge van 0,7 mm vallen. De hoogten op
3 uur en 9 uur moeten 1,6 tot 6,0 mm hoger zijn
dan de instelling op 12 uur en binnen 6,0 mm
van elkaar vallen.
Opmerking:
Als een van deze metingen niet binnen
de specificaties valt, ga dan verder met
afstellen (bladz.
12).
Maaimes afstellen
Start met het afstellen aan de voorzijde (pas steeds 1
beugel per keer aan).
1.
Verwijder de maaihoogtebeugel (aan de
voorzijde, linkerzijde of rechterzijde) van het
maaidekframe
(Figuur
2.
Breng vulstukken van 1,5 mm en/of vulstukken
van 0,7 mm aan tussen het maaidekframe en de
beugel om de gewenste maaihoogte-instelling
te bereiken
(Figuur
(Figuur
14) en meet
Maaimes
15).
15).
g011353
1. Maaihoogtebeugel
3.
Bevestig de maaihoogtebeugel aan het
maaidekframe met de overgebleven vulstukken
onder de maaihoogtebeugel.
4.
Bevestig de inbusbout/het afstandsstuk en een
flensmoer.
Opmerking:
worden bij elkaar gehouden met afdichtkit zodat
het afstandsstuk niet in het maaidekframe valt.
5.
Controleer de hoogte in de 12 uur-stand en
breng indien nodig aanpassingen aan.
6.
Bepaal of slechts één of beide maaihoogtebeu-
gels (rechts en links) moeten worden aangepast.
Als de kant op 3 uur of op 9 uur 1,6 tot 6,0 mm
hoger is dan de nieuwe hoogte aan de voorkant,
hoeft die kant niet aangepast te worden. Pas de
andere kant zo aan, dat deze afstand binnen 1,6
tot 6,0 mm van de juiste kant valt.
7.
Pas de linker en rechter maaihoogtebeugel aan
door stap 1 tot en met 3 te herhalen.
8.
Bevestig de slotbouten en de flensmoeren.
9.
Controleer opnieuw de hoogte op 12 uur, 3 uur
en 9 uur.
Mes(sen) van de maai-eenheden
verwijderen en monteren
Vervang een mes als het een vast voorwerp heeft
geraakt, of als het uit balans of krom is. Gebruik ter
vervanging altijd originele Toro messen zodat u zeker
bent van een veilig gebruik en optimale prestaties.
1.
Parkeer de machine op een horizontaal
oppervlak, zet de maai-eenheid in de
transportstand, stel de parkeerrem in werking,
schakel de motor uit en verwijder het sleuteltje.
12
Figuur 15
2. Vulstukken
De inbusbout/het afstandsstuk
g031692
