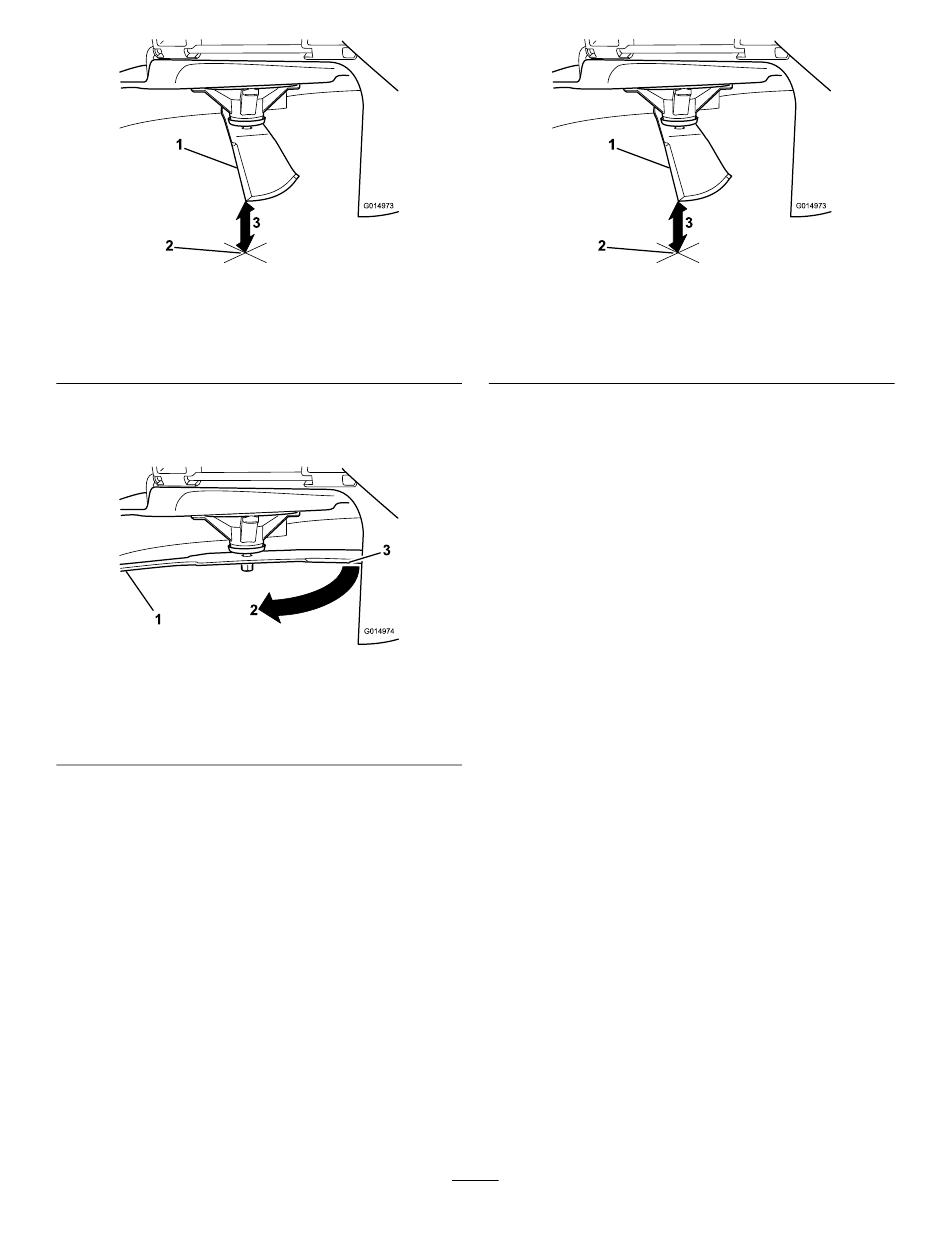

Figure 75
1. Lame (positionnée pour la mesure)
2. Surface plane et horizontale
3. Distance mesurée entre la lame et la surface (A)
4.
Tournez la même lame de 180 degrés pour
amener l'autre tranchant à la même position
(Figure
76).
Figure 76
1. Lame (côté déjà mesuré)
2. Mesure (position utilisée précédemment)
3. Côté opposé de la lame déplacé en position de mesure
5.
Mesurez la distance entre la pointe de la lame
et la surface plane
(Figure
Remarque:
L'écart ne doit pas excéder 3 mm.
All manuals and user guides at all-guidesbox.com
g014973
g014974
77).
60
Figure 77
1. Côté opposé de la lame (positionné pour la mesure)
2. Surface plane et horizontale
3. Seconde distance mesurée entre la lame et la surface (B)
A.
Si la différence entre A et B est supérieure
à 3 mm, remplacez la lame par une neuve ;
voir la
Dépose des lames (page 60)
Montage des lames (page
Remarque:
d'une lame faussée par une neuve,
la différence est toujours supérieure à
3 mm, l'axe de lame est peut-être faussé.
Contactez un concessionnaire-réparateur
Toro agréé pour faire réviser la machine.
B.
Si la différence reste dans les limites
tolérées, passez à la lame suivante.
6.
Répétez cette procédure pour chaque lame.
Dépose des lames
Remplacez les lames si elles heurtent un obstacle, ou
si elles sont déséquilibrées ou faussées.
1.
Bloquez l'axe de la lame avec une clé.
2.
Enlevez de l'axe, le boulon, la rondelle bombée
et la lame
(Figure
et la
61).
Si, après le remplacement
78).
g014973
