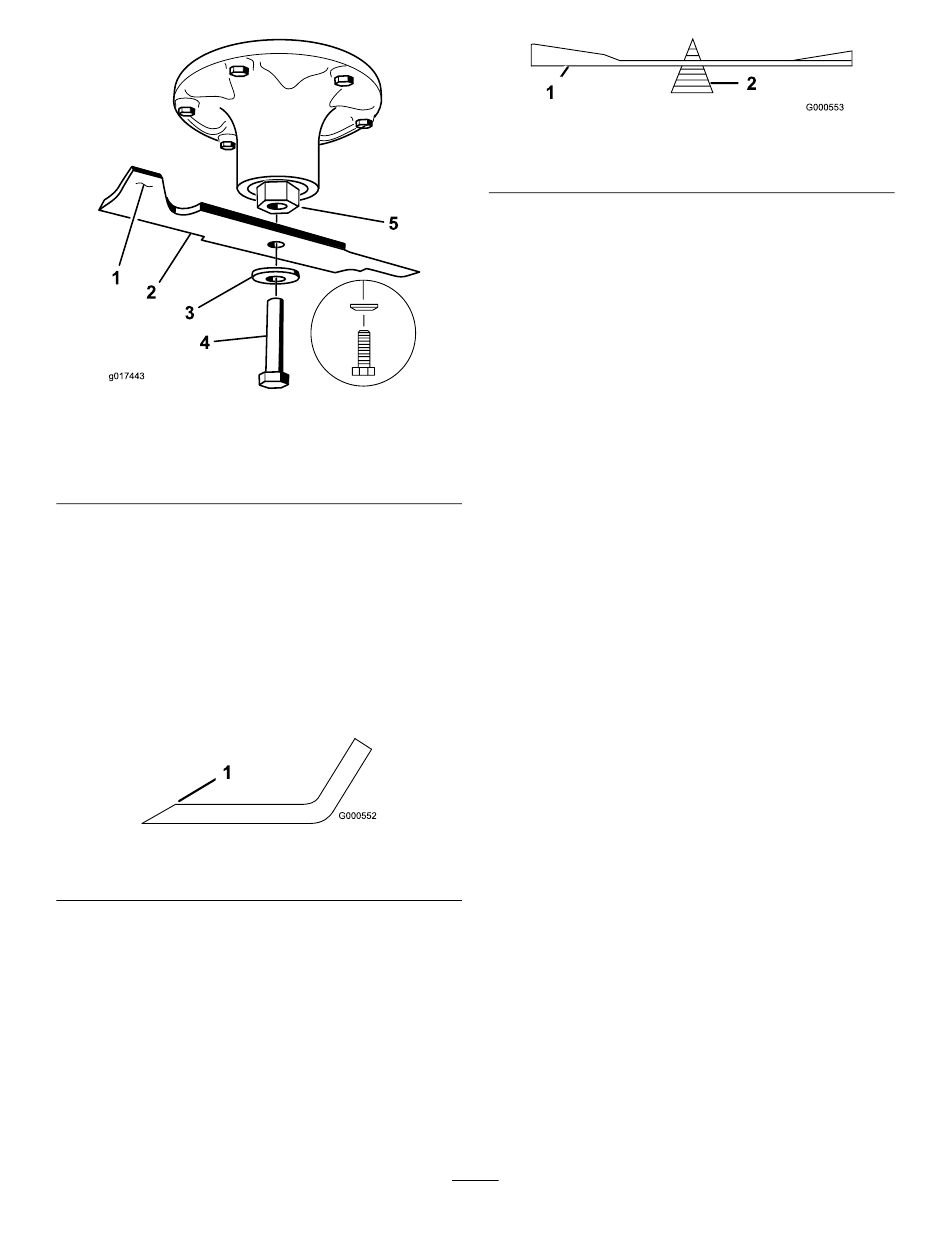

Figure 78
1. Ailette de la lame
2. Lame
3. Rondelle bombée
Affûtage des lames
1.
Au moyen d'une lime, aiguisez les tranchants
aux deux extrémités de la lame
Remarque:
Veillez à conserver l'angle de
coupe d'origine.
Remarque:
Limez la même quantité de métal
sur chacun des deux tranchants pour ne pas
déséquilibrer la lame.
Figure 79
1. Aiguiser en conservant l'angle d'origine
2.
Vérifiez l'équilibre de la lame en la plaçant sur
un équilibreur
(Figure
Remarque:
Si la lame reste horizontale, elle
est équilibrée et peut être utilisée.
Remarque:
Si la lame est déséquilibrée, limez
un peu l'extrémité de l'ailette seulement
79).
All manuals and user guides at all-guidesbox.com
g017443
4. Boulon de lame
5. Axe de pivot
(Figure
79).
g000552
80).
(Figure
1. Lame
3.
Répétez la procédure jusqu'à ce que la lame
soit équilibrée.
Montage des lames
1.
Placez la lame sur l'axe
Important:
Pour une coupe correcte, l'ailette
de la lame doit être tournée vers le haut et
dirigée vers l'intérieur du carter du plateau
de coupe.
2.
Montez la rondelle bombée et le boulon de la
lame
(Figure
78).
Remarque:
Orientez le cône de la rondelle
bombée vers la tête du boulon.
3.
Serrez le boulon de la lame à un couple de 115
à 150 N·m.
Réglage de l'horizontalité
transversale et de
l'inclinaison avant/arrière
de la lame
Vérifiez que le plateau de coupe est de niveau chaque
fois que vous l'installez ou si la tonte de la pelouse
semble irrégulière.
Vérifiez si des lames sont faussées avant de mettre le
plateau de coupe de niveau. Déposez et remplacez
les lames faussées ; voir
faussées (page 59)
avant de continuer.
Mettez le plateau de coupe de niveau
transversalement avant de le faire longitudinalement.
Assurez-vous que :
•
La machine est placée sur une surface plane et
horizontale.
•
Tous les pneus sont gonflés à la pression correcte ;
voir
Contrôle de la pression des pneus (page
1.
Garez la machine sur une surface plane et
horizontale, désengagez la commande des
lames (PDF) et serrez le frein de stationnement.
2.
Avant de quitter la position d'utilisation, coupez
le moteur, retirez la clé et attendez l'arrêt
complet de toutes les pièces mobiles.
61
Figure 80
2. Équilibreur
(Figure
78).
