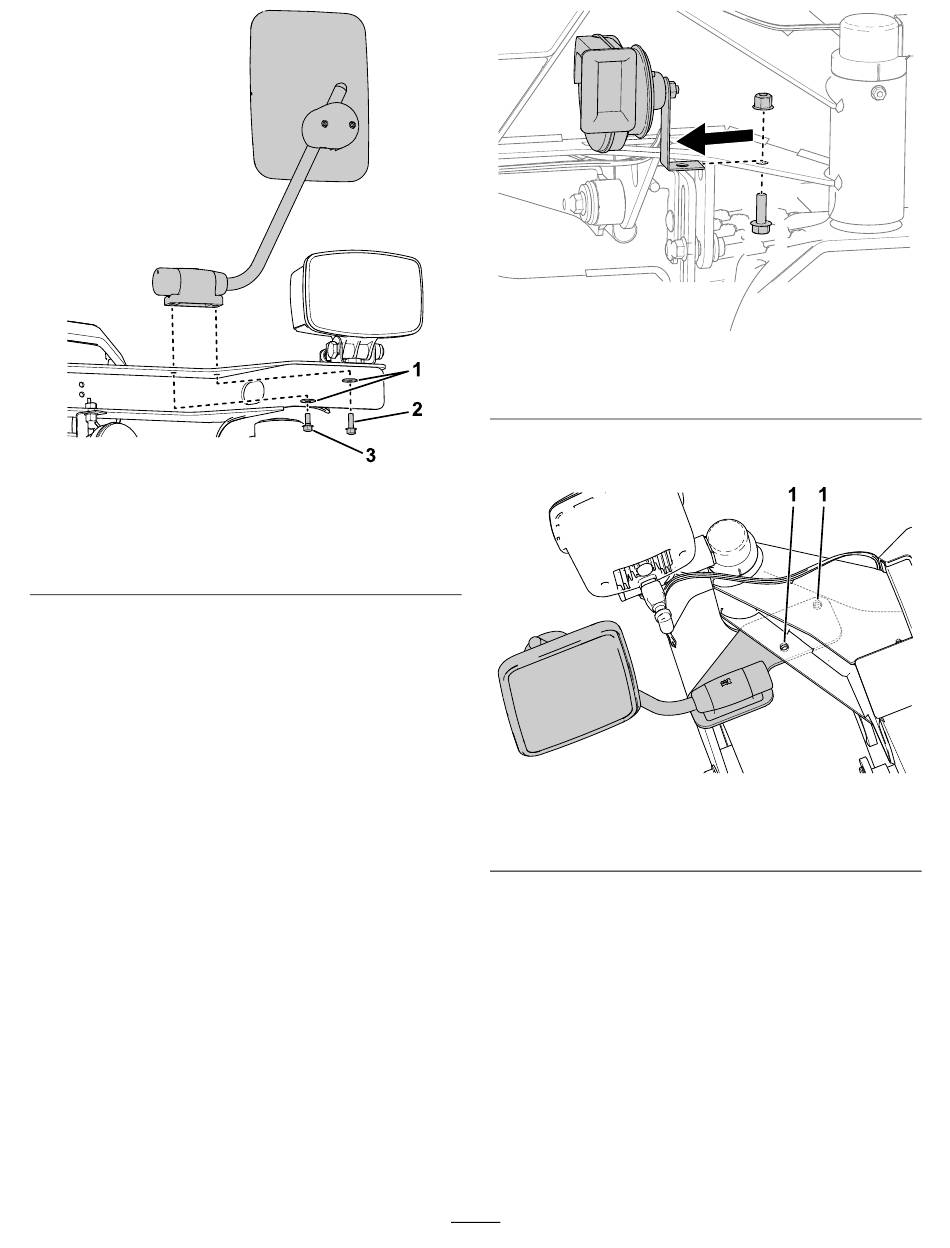

Linkerkant van de machine weergegeven
1. Sluitring
2. Flenskopbout (M6-20)
Z-Master 4000:
Opmerking:
De spiegel kan naar keuze links of
rechts op de machine worden gemonteerd. Bepaal
de linker- en rechterzijde van de machine vanuit de
normale bedieningspositie.
1.
Verwijder de moer en de bout waarmee de
claxon aan het frame is bevestigd. Verwijder het
hele claxonelement en leg het terzijde. Doe de
moer en de bout van de hand.
Figuur 4
3. Flenskopbout (M6-16)
Linkerkant van de machine weergegeven
2.
Zorg voor uitlijning van de gaten in de
spiegelbeugel met de gaten in het frame.
g417129
1. Zorg voor uitlijning van de beugel met gebruik van deze
gaten
3.
Bevestig de spiegelbeugel en het claxonelement
aan het frame met de flenskopbouten (M10) en
2 flenskopmoeren (M10).
3
Figuur 5
Figuur 6
g416909
g416910
