1. Flenskopmoer (M10)
Z-Master 7500 (158 cm):
Opmerking:
De set kan naar keuze links of rechts
op de machine worden gemonteerd. Bepaal vanuit de
normale bedieningspositie de linker- en rechterzijde
van de machine.

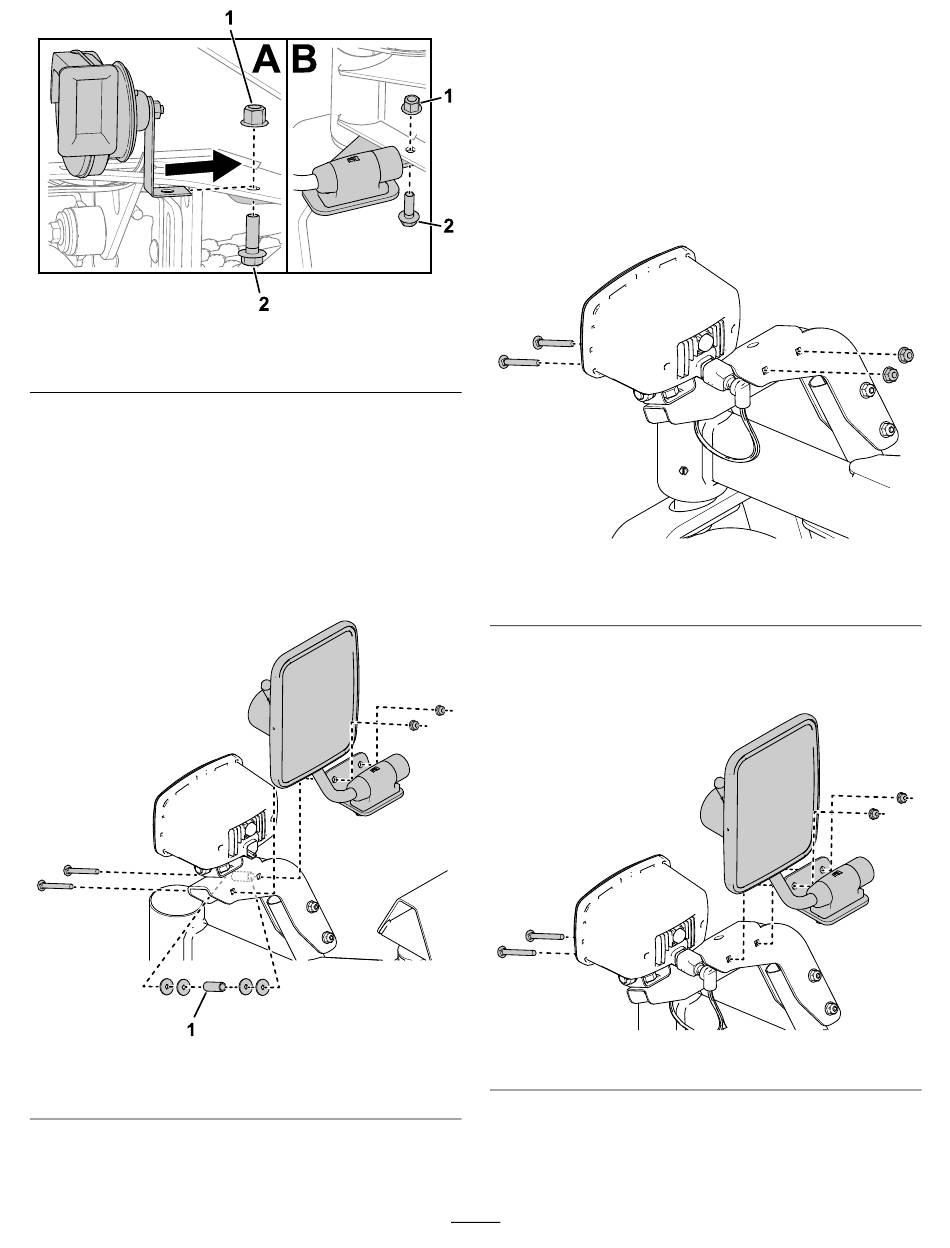

Bevestig de spiegelbeugel aan het frame met 2
slotbouten, 4 sluitringen, 2 borgmoeren en het
afstandsstuk uit de wegverlichtingsset.
1. Afstandsstuk uit de wegverlichtingsset
Opmerking:
Monteer de sluitringen aan weerszijden
van het afstandsstuk, zoals weergegeven in
Figuur 7
2. Flenskopbout (M10)
Figuur 8
Figuur
Z-Master 7500 (183 cm):
Opmerking:
rechts op de machine worden gemonteerd. Bepaal
de linker- en rechterzijde van de machine vanuit de
normale bedieningspositie.
1.
Terwijl u het verlichtingselement vasthoudt,
verwijdert u voorzichtig de 2 moeren en bouten
waarmee de verlenging aan de armatuur is
bevestigd. Doe de 2 moeren en bouten van de
hand
g416935
Linkerkant van de machine weergegeven
2.
Monteer de spiegelbeugel en het
verlichtingselement samen op de armatuur met
de 2 slotbouten en de 2 borgmoeren.
g417131
8.
4
De spiegel kan naar keuze links of
Figuur 9
Figuur 10
g416988
g417018
