LEDS
Rode status-LEDs voor alarm (C; W, A) voor de optische aanduiding bij het
bereiken van de alarmniveaus.
Gele status-LED (F) voor storing voor de optische aanduiding van een moge-
Status-LEDs
lijke storing of wanneer de eenheid buiten werking is.
Status-LED-informatie is beschikbaar voor beide kanalen apart
als Regeleenheid 9020 SIL wordt gebruikt.
De SYSTEEMSTORING LED licht op tijdens het starten van het systeem en
als er een interne systeemstoring optreedt.
SYSTEEMSTO-
RING LED
De SYSTEEMSTORING LED informatie is op beide kanalen van toepassing
als Regeleenheid 9020 SIL wordt gebruikt.
Een groene LED naast het toetsenbord. Deze licht op als het toestel wordt
aangezet en knippert bij het invoeren van een toegangscode.
STROOM LED
De STROOM LED informatie is van toepassing op beide kanalen als Rege-
leenheid 9020 SIL wordt gebruikt.
Gasinformatielabel
Om het type gas te specificeren dat wordt bewaakt.
Er is een individueel gasnaamlabel beschikbaar voor elk kanaal als Regeleenheid 9020 SIL wordt
gebruikt.
Locatie-informatielabel
Voor identificatie van de meetlocatie. Het label is van toepassing op beide kanalen als Regeleen-
heid 9020 SIL wordt gebruikt.
2.2
Display
De regeleenheid beschikt over een 4-cijferig LCD met achtergrondverlichting voor elk meetka-
naal.
Er is aanvullende informatie beschikbaar in het display naast de waarde van de gemeten gascon-
centratie:
1
3

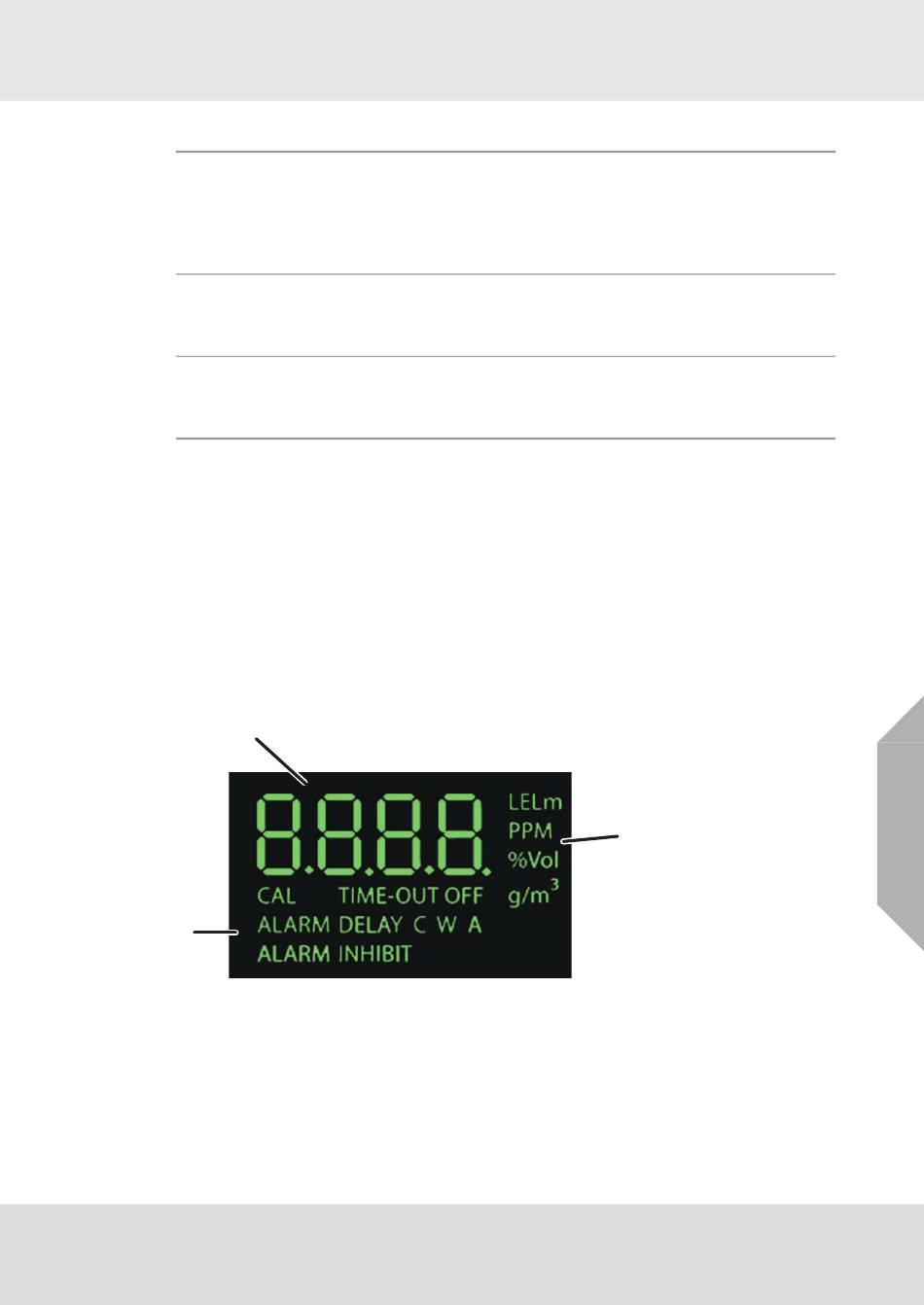

Fig. 5
Display
1
Gemeten waarde
2
Meeteenheden
3
Belangrijke configuratie-instellingen (CAL (KAL), TIME OUT OFF (Time-out uit), Alarm Delay C/W/
A (alarmvertraging, C/W/A), Alarm Inhibit (alarmblokkering))
Model 9010/9020 SIL
Omschrijving
2
NL
13
