MSA 9010 SIL Gebruiksaanwijzing pagina 23
Inhoudsopgave
ALARM KANALEN A en B
STORING KANALEN A en B
WAARSCHUWING KANALEN A en B
VOORZICHTIG KANALEN A EN B
HOORN
ANALOOG KANAAL A+
SENSORAANSLUITING KANAAL A
(zie aansluitschema op het TECHNISCHE
GEGEVENSBLAD van de gebruikte sensor)
niet verbonden

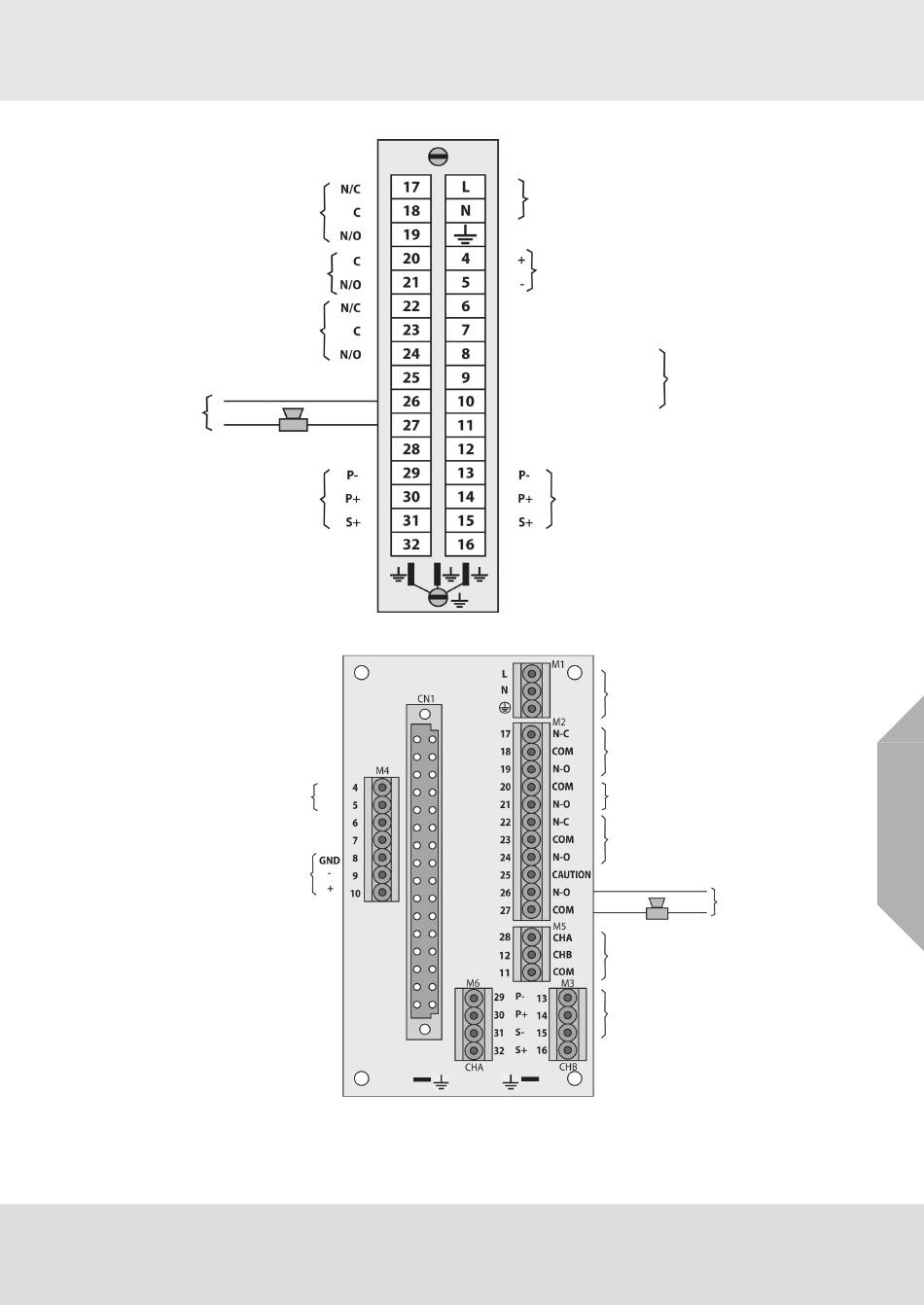

Fig. 7
Versie met 19" rek – klemaansluiting met relaisuitgangen
RESERVEVOEDING
24 VDC
HOORN UITSCHAKELING/ALARM RESET
(OP AFSTAND)
ELEKTRONISCHE AARDE (MASSA)
(120 Ohm afsluitweerstand
RS 485
over DATA+ en DATA-
aansluitklem is nodig)
Fig. 8
Versie met wandmontage – klemaansluiting
NETVOEDING 100 - 230 VAC; 50 - 60 Hz
AARDE MASSA
RESERVEVOEDING 24 VDC
HOORN UITSCHAKELING/ALARM RESET (OP AFSTAND)
ELEKTRONISCHE AARDE (MASSA)
MASSA - AARDE (MASSA)
+ DATA
- DATA
- ANALOGE UITGANG GEMEENSCHAPPELIJKE AARDE
NAAR KANALEN A EN B
+ ANALOGE UITGANG KANAAL B (*)
SENSORAANSLUITING KANAAL B (*)
(zie aansluitschema op het TECHNISCHE
GEGEVENSBLAD van de gebruikte sensor)
niet verbonden
(*) NIET BRUIKBAAR BIJ MODEL 9010
Model 9010/9020 SIL
Installatie
(120 Ohm afsluitweerstand
RS 485
over DATA+ en DATA-
aansluitklem is nodig)
NETVOEDING
100 - 230 VAC; 50 - 60 Hz
ALARM
KANALEN A EN B
STORING
KANALEN A EN B
WAARSCHUWING
KANALEN A EN B
VOORZICHTIG KANALEN A EN B
HOORN
ANALOGE UITGANGEN +KANAAL A (CHA),
+KANAAL B (CHB) GEMEENSCHAPPELIJKE
AARDE (COM)
SENSORAANSLUITING -
KANAAL A (M6) en KANAAL B (M3)
(ZIE GEGEVENSBLADEN SENSORAANSLUITING)
KANAAL B NIET GEBRUIKT BIJ MODEL 9010
S-AANLSLUITKLEM IS NIET VERBONDEN
NL
23
