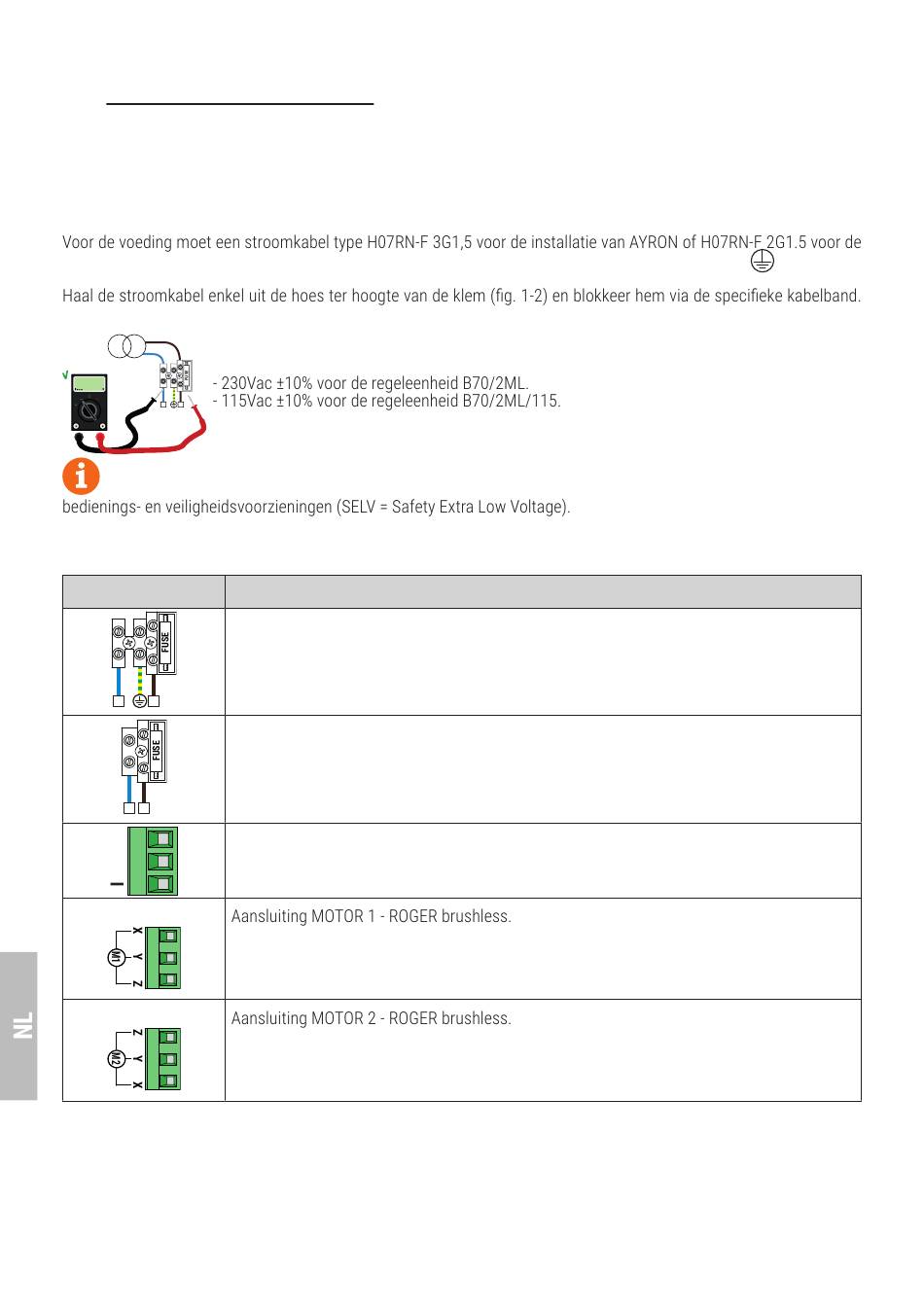

6.2 Elektrische aansluitingen
Voorzie op het stroomtoevoernet een scheidingsschakelaar met openingsafstand tussen de contacten van minstens 3
mm; plaats de scheidingsschakelaar op OFF, en koppel eventuele bufferbatterijen los voordat eender welke reiniging of
onderhoudshandeling wordt uitgevoerd.
Controleer dat vóór de elektrische installatie een aardlekschakelaar met drempel van 0,03 A en een geschikte beveiliging
tegen overbelasting aanwezig is met inachtneming van de regels van de kunst en de geldende normenstelsels.
Sluit, indien gevraagd, de automatisering aan op een doeltreffend aardingssysteem zoals wordt aangegeven door de
geldende veiligheidsnormen.
installatie van de kast gebruikt, en moet deze aangesloten worden op de klemmen L (bruin), N (blauw),
in de container van de regeleenheid.
Controleer, met behulp van een tester, de spanning in Volt op de aansluiting van de primaire voeding.
TRANSFORMER
Voor een perfecte werking van de Brushless automatiseringen moet de spanning van de primaire
netvoeding als volgt zijn:
220÷230
V
A
V
A
N
L
Als de gemeten spanning niet overeenstemt met de bovenvermelde gegevens, of niet stabiel is,
+
-COM
kan het zijn dat de automatisering NIET doeltreffend werkt.
De aansluitingen op het elektrische distributienetwerk en andere laagspanningsgeleiders, in het deel buiten het
schakelpaneel, moeten een onafhankelijk traject hebben en moeten gescheiden zijn van de aansluitingen op de
Controleer dat de netvoedingsgeleiders en de geleiders van de accessoires (24 V) gescheiden zijn. De kabels moeten
dubbel geïsoleerd zijn, haal ze nabij de relatieve aansluitklemmen uit de hoes en blokkeer ze met de klemmen (niet
bijgeleverd).
BESCHRIJVING
Installatie op AYRON motor.
Aansluiting op netvoeding 230 Vac ±10%.
Zekering 5x20 T1A.
N
L
Installatie op doos.
Aansluiting op netvoeding 230 Vac ±10% (115 Vac ± 10% 60Hz).
Zekering 5x20 T1A.
N L
+
Ingang voeding vanaf transformator (of vanaf batterijlader B71/BC, indien aanwezig).
OPMERKING: De bedrading wordt gerealiseerd in de fabriek door ROGER TECHNOLOGY.
X-Y-Z
Opgelet! Als de motor in de tegengestelde richting draait, is het voldoende om twee van de
drie draden van de aansluiting van de motor om te wisselen.
Controleer de aansluiting op afb. 1.
Z-Y-X
Opgelet! Als de motor in de tegengestelde richting draait, is het voldoende om twee van de
drie draden van de aansluiting van de motor om te wisselen.
Controleer de aansluiting op afb. 1.
184
(geel/groen)
