CONTACT
16(AP)
17(COM) Ingang bediening opening (N.O.).
15(CH)
17(COM) Ingang bediening sluiting (N.O.).
14(PP)
17(COM)
13(PED)
17(COM) Ingang bediening gedeeltelijke opening (N.O.).
RECEIVER CARD
BATTERIJLADER
B71/BC
KIT BATTERIJEN
2x12 Vdc 4,5 Ah
(B71/BC/INT) *
of
2x12 Vdc 4,5 Ah
(B71/BC/EXT)
Gebruik enkel batterijen
type AGM.
* alleen voor installatie
in BOX
WIFI

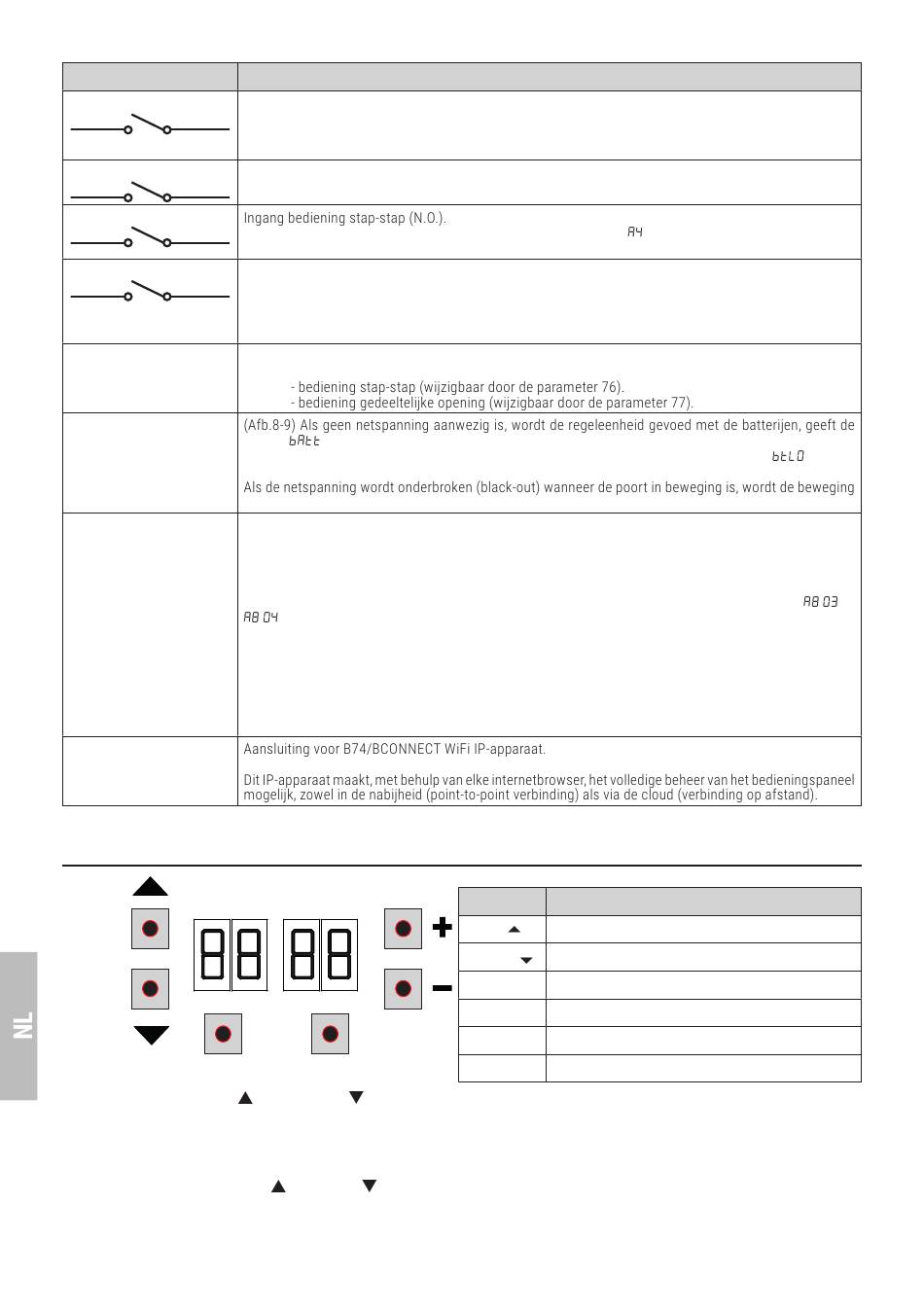

8 Functietoetsen en display
UP
DOWN
PROG
• Druk op de toetsen UP
• Gebruik de toetsen + en - om de waarde van de parameter te wijzigen. De waarde begint te knipperen.
• Houd de toets + of de toets - ingedrukt zodat de waarde snel overlopen worden, en de wijziging sneller kan uitgevoerd
worden.
• Om de ingestelde waarde te bewaren, moet enkele seconden gewacht worden of moet een andere parameter bereikt
worden met de toetsen UP
opgeslagen.
• De waarden kunnen enkel gewijzigd worden wanneer de motor niet draait. De raadpleging van de parameters is
altijd mogelijk.
186
BESCHRIJVING
OPGELET: de persistente activering van de bediening van de opening staat de automatisch hersluiting
niet toe; de telling van de tijdsduur van de automatisch hersluiting wordt hervat wanneer de bediening
van de opening wordt losgelaten.
De werking van de bediening wordt afgesteld door de parameter
Voor de automatiseringen met twee poortvleugels, veroorzaakt de gedeeltelijke opening de volledige
opening van POORTVLEUGELS 1 (fabrieksinstelling).
Bij de automatiseringen met één poortvleugel is de parameter ingesteld op 50% van de totale opening
(fabrieksinstelling).
Stekker voor ontvanger met koppeling.
De regeleenheid heeft als fabrieksinstelling twee functies van de afstandsbediening:
• PR1
• PR2
display
weer, en wordt knipperlicht geactiveerd aan beperkte frequentie, tot de voedingslijn wordt
hersteld of de spanning van de batterijen onder de veiligheidslimiet daalt. De display geeft
Low) weer en de regeleenheid aanvaardt geen enkele bediening.
gestopt en wordt het onderbroken manoeuvre automatisch hervat na 2 s.
Er zijn twee batterijkits beschikbaar (afb. 10):
2 batterijen van 12 Vdc 1,2 Ah te installeren aan boord van de automatisering.
2 batterijen van 12 Vdc 4,5 Ah te installeren in een externe kast.
Om het verbruik van de batterijen te beperken, kan de positieve pool van de voeding van de zenders en
van de ontvangers van de fotocellen aangesloten worden op de klem SC (zie afb. 5 en 6). Stel
in. Op deze manier schakelt de regeleenheid de voeding naar de inrichtingen uit wanneer de poort
helemaal is geopend of helemaal is gesloten.
OPGELET! om het opladen toe te staan, moeten de batterijen altijd aangesloten worden op de
elektronische regeleenheid. Controleer regelmatig, minstens elke 6 maanden, de doeltreffendheid van
de batterij.
Voor meer informatie wordt verwezen naar de handleiding van de installatie van de batterijlader B71/BC.
TEST
en/of DOWN
om de te wijzigen parameter weer te geven.
of DOWN
. De display knippert snel, wat aanduidt dat de nieuwe instelling wordt
TOETS
BESCHRIJVING
UP
Volgende parameter
DOWN
Vorige parameter
+
Toename met 1 van de waarde van de parameter
-
Afname met 1 van de waarde van de parameter
PROG
Lering van de slag
TEST
Activering van de TEST modus
.
(Battery
of
