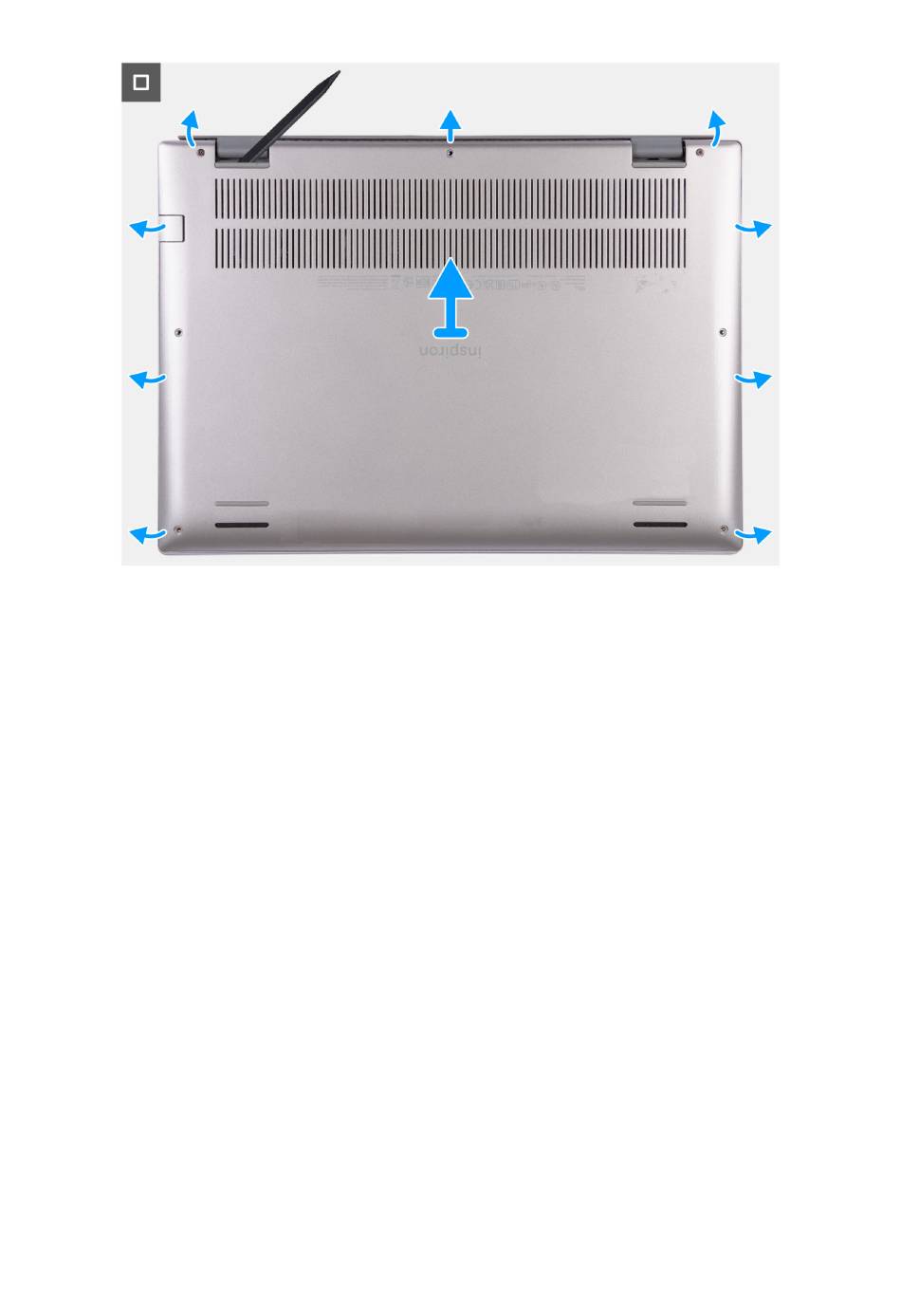

Afbeelding 2. De onderplaat verwijderen
Stappen
1. Verwijder de vijf schroeven (M2x4) waarmee de onderplaat aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
2. Draai de twee borgschroeven los waarmee de onderplaat aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
3. Wrik met een plastic pennetje de onderplaat los vanaf linksboven en blijf aan de zijkanten werken om de onderplaat te
openen.
4. Til de onderplaat weg van de palmsteun- en toetsenbordeenheid.
De onderplaat plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de onderplaat aan en bieden een visuele weergave van de installatieprocedure.
14
Onderdelen verwijderen en plaatsen
