7. Til de universele audioaansluiting onder een hoek omhoog uit de sleuf van de palmsteun- en toetsenbordeenheid.
8. Til de I/O-kaart weg van de palmsteun- en toetsenbordeenheid.
De I/O-kaart plaatsen
WAARSCHUWING:
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de I/O-kaart aan en biedt een visuele weergave van de installatieprocedure.

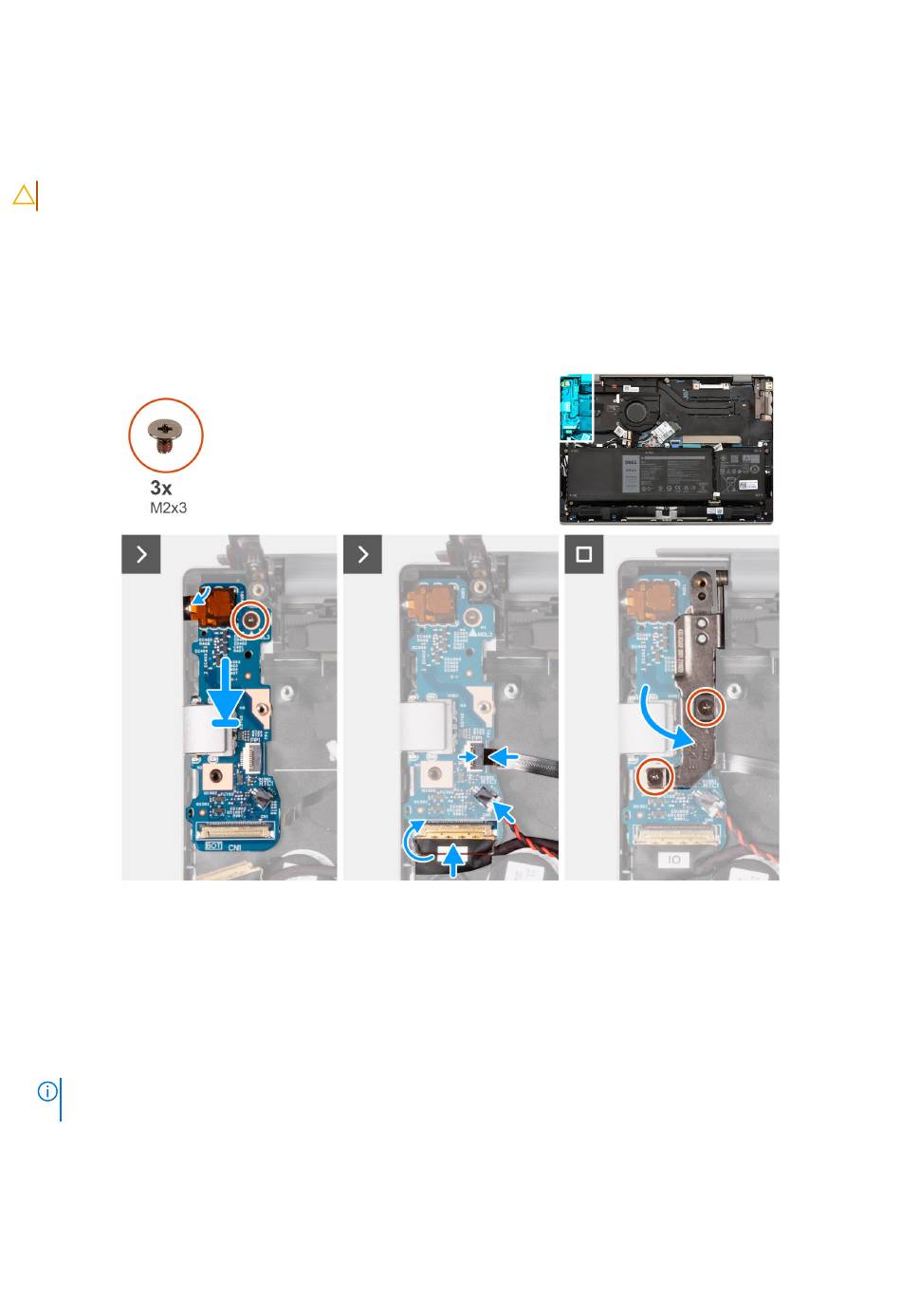

Afbeelding 25. De I/O-kaart plaatsen
Stappen
1. Lijn de poorten op het I/O-paneel uit met de slots op de polssteun- en toetsenbordeenheid.
2. Lijn het schroefgat op I/O-kaart uit met het schroefgat op de palmsteun- en toetsenbordeenheid.
3. Plaats de schroef (M2x3) terug waarmee de I/O-kaart aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
4. Sluit de kabel van de vingerafdruklezer aan op de connector op de I/O-kaart en sluit de vergrendeling om de kabel te
vergrendelen.
OPMERKING:
Deze stap is alleen van toepassing op computers die worden geleverd met de optionele
vingerafdruklezer.
5. Sluit de kabel van de knoopbatterij op de I/O-kaart aan.
6. Sluit de kabel van de I/O-kaart aan op de connector op de I/O-kaart en sluit de vergrendeling om de kabel te vast te zetten.
7. Sluit het linkerbeeldschermscharnier en lijn de schroefgaten op het linkerbeeldschermscharnier uit met de schroefgaten in de
palmsteun- en toetsenbordeenheid.
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
