Tabel 2. Kleurschema antennekabels (vervolg)
Connectoren op de
draadloze kaart
Secundair
2. Lijn de uitsparing op de draadloze kaart uit met het lipje op de sleuf van de draadloze kaart op de systeemkaart.
3. Steek de draadloze kaart schuin in de sleuf van de draadloze kaart.
4. Lijn het schroefgat op de bracket van de draadloze kaart uit met het schroefgat op de draadloze kaart en de systeemkaart.
5. Plaats de schroef (M2x3) terug waarmee de bracket van de draadloze kaart wordt bevestigd op de draadloze kaart en de
systeemkaart.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
Ventilator
De linkerventilator verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de onderplaat.
Over deze taak
De volgende afbeelding geeft de locatie van de linkerventilator aan en biedt een visuele weergave van de
verwijderingsprocedure.

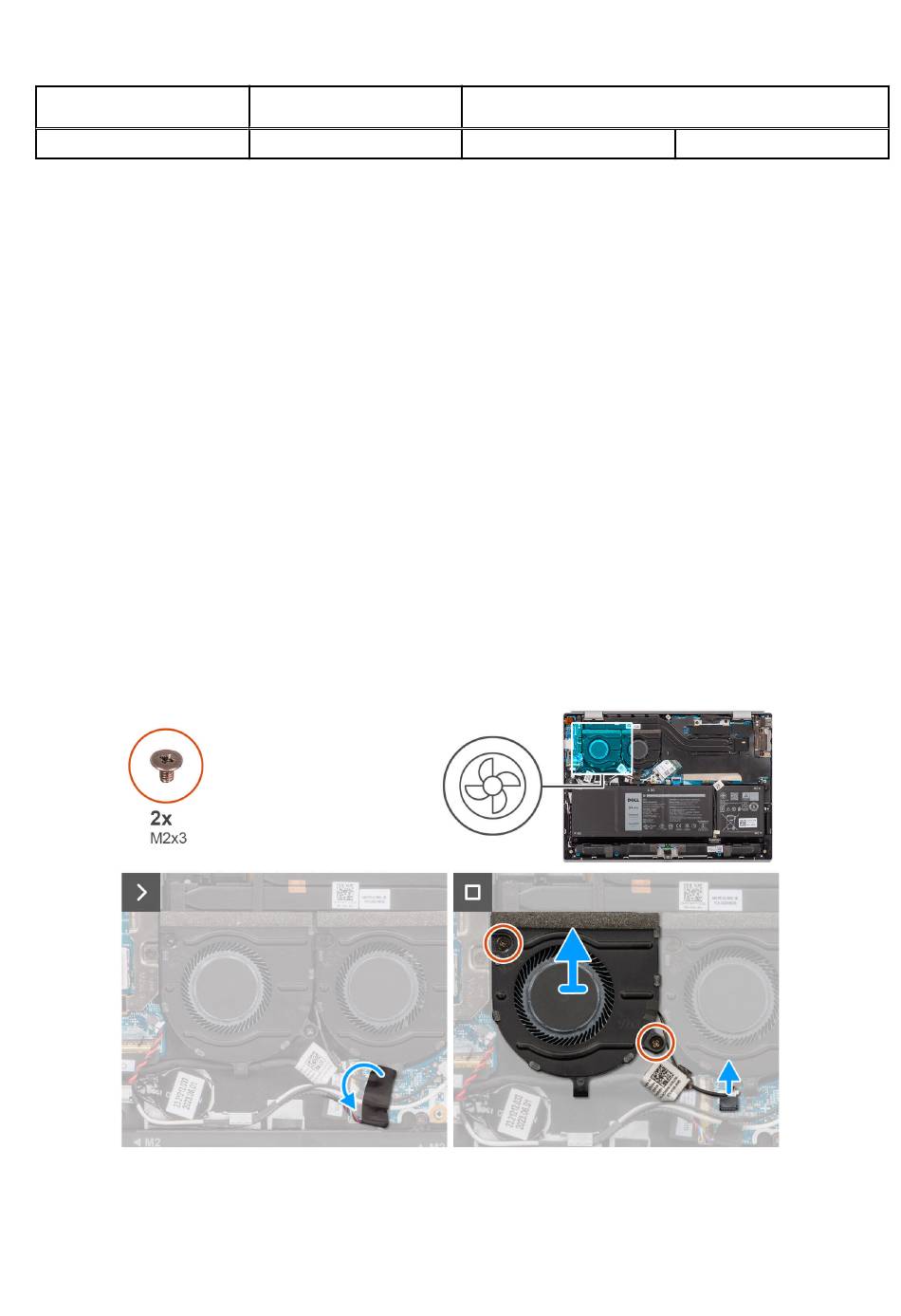

Afbeelding 15. De linkerventilator verwijderen
30
Onderdelen verwijderen en plaatsen
Kleur van de antennekabel
Zwart
gewerkt.
werken.
Silkscreen-markering
AUX
▲ (zwarte driehoek)
