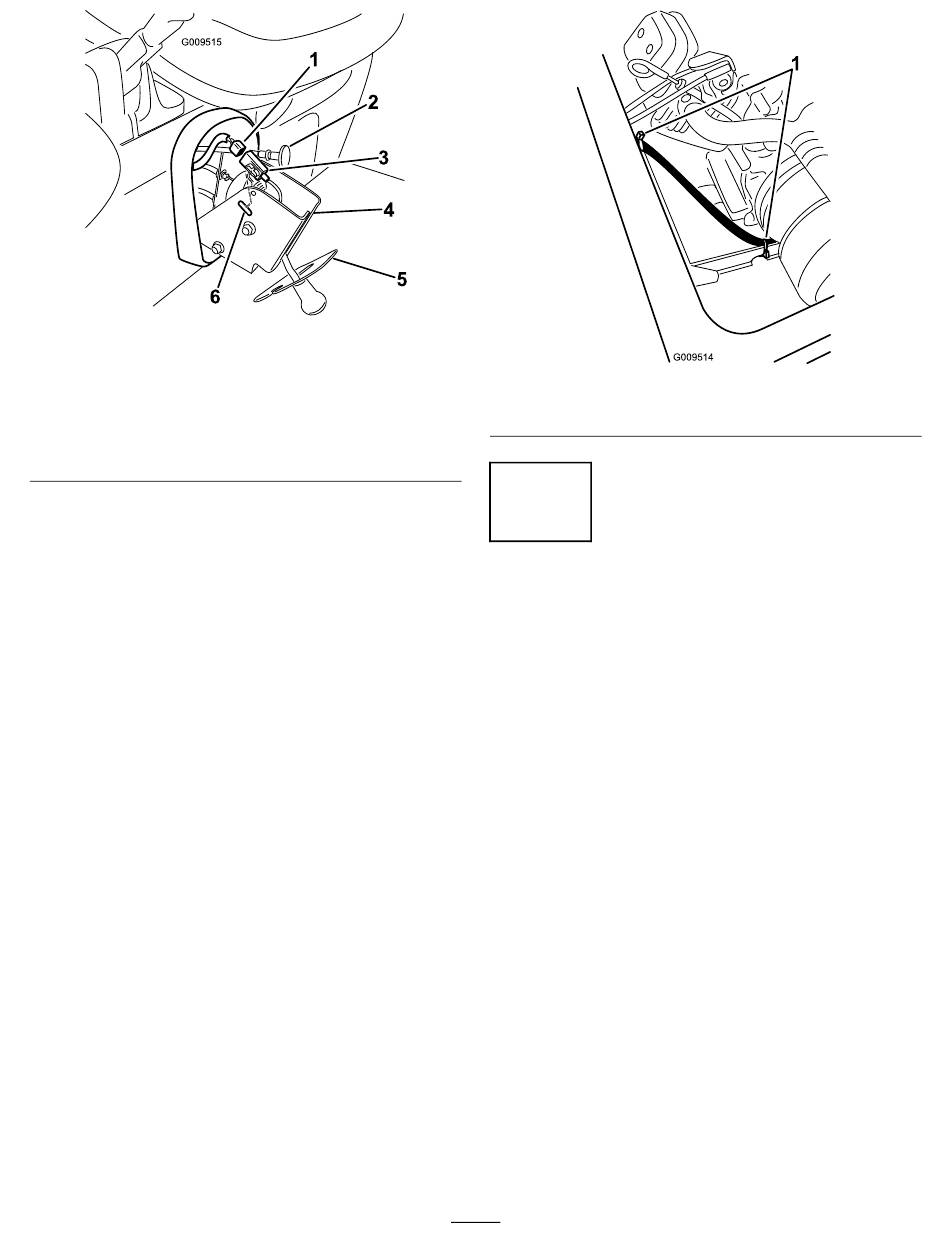

G009515
Figuur 11
1. Connector
achteruitrijschakelaar,
kabelboom
2. Chokekabel
3. Achteruitrijschakelaar
5. Zoek de kabelboom en de connector
van de kabelboom die aangeduid is met
Achteruitrijschakelaar (Figuur 11).
6. Koppel de achteruitrijschakelaar aan op de connector
met aanduiding en zet de schakelaar dan op zijn
plaats, zoals in Figuur 11.
7. Klik de connector op zijn plaats in de bestaande
ovale uitsparing van de schakelinrichting met de
schakelknop vooruit (Figuur 11).
8. Breng de schakelaar net genoeg terug in het frame
van het stoelcompartiment om de chokekabel terug
te plaatsen. Monteer de chokekabel in de inrichting
van de schakelhendel.
Opmerking: Zorg ervoor dat de kabelboom niet
gekneld wordt als de schakelinrichting op haar plaats
wordt gebracht.
9. Breng de schakelplaat aan op de schakelinrichting om
de chokekabel op zijn plaats te bevestigen. Gebruik
de bevestigingen die u eerder verwijderd hebt om de
schakelplaat op haar plaats te bevestigen.
10. Breng de schakelhendel aan op zijn plaats in het
frame van het stoelcompartiment. Bevestig aan het
frame met de bevestigingen die u eerder verwijderd
hebt.
Alleen voor Workman MDX-machines
Gebruik de bijgeleverde plastic kabelbinders om de
schakelkabels op hun plaats te bevestigen (Figuur 12).
1
2
3
4
6
4. Inrichting van de
schakelhendel
5. Schakelplaat
6. Ovale uitsparing voor
achteruitrijschakelaar
5
1. Plastic kabelbinders
4
Het alarm testen
Geen onderdelen vereist
Procedure
1. Plaats de accukabel die u eerder verwijderd hebt
terug.
2. Draai het contactsleuteltje op Aan om de machine in
werking te stellen.
3. Beweeg de schakelhendel in achteruit om het
geluidssignaal te testen.
5
1
G009514
Figuur 12
