Het voordifferentieel testen
Doe het volgende om er zeker van te zijn dat het
voordifferentieel klaar is voor deze set:
1.
Schakel de machine in, zet de parkeerrem vrij
en rijd naar een open terrein.
2.
Blokkeer de voorwielen met een voorwerp
zodat de vierwielaandrijving geactiveerd wordt
wanneer u het voorwerp probeert op te rijden
(bv. houten planken of een stoeprand).
3.
Rijd traag het voorwerp op zodat de achterwielen
slippen, waardoor het voordifferentieel wordt
geactiveerd.
4.
Als de machine het obstakel niet kan oprijden,
of als u rammelende of ratelende geluiden hoort
van het differentieel, moet u contact opnemen
met uw erkende servicedealer voordat u deze
montage start.
De machine klaarmaken
voor de montage
Sommige sets die zijn gemonteerd op de machine
kunnen de montage en het gebruik van deze set
hinderen.
Als een van de volgende sets op uw machine zijn
gemonteerd, moet u de instructies uitvoeren die
overeenstemmen met de hieronder genoemde
gemonteerde set(s):
•
Schakelaar voor voordifferentieel (model
121-6337) – Verwijder de kabelboom van de set.
•
Handbediening vierwielaandrijving (model
119-0817) – Verwijder de kabelboom van
de set, de bedieningsschakelaar van de
vierwielaandrijving en de sticker van de bediening
van de vierwielaandrijving (119-0818) van het
dashboard.
•
Kabelboom (set) (model 132-6774) – Verwijder
de kabelboom differentieelrelais en de
verlengingskabelboom van de koppeling.
•
Kabelboom (set) (model 136-1166) – Verwijder de
kabelboom van de set.
Opmerking:
Raadpleeg de montage-instructies
voor de bovengenoemde sets voor meer informatie
over de locatie van de onderdelen.
Als deze montage voltooid is, is er slechts één
bedieningsschakelaar van de vierwielaandrijving op
het dashboard en één 4WD knop op het middelste
bedieningspaneel.
1.
Parkeer de machine op een horizontaal
oppervlak.
2.
Stel de parkeerrem in werking.
3.
Zet de motor af en haal het sleuteltje uit het
contact.
4.
Laat de machine afkoelen.
Opmerking:
de onderkant beter te kunnen bereiken. Als
uw machine is uitgerust met een hydraulische
hefinrichting voor de laadbak, kunt u de laadbak
opheffen om de installatie makkelijker te maken;
raadpleeg de Gebruikershandleiding van uw
machine.
De 4WD sensor monteren
Opmerking:
Voordat u de bestaande gaffel en
as verwijdert, moet u controleren of deze een
schroefdraadopening voor de sensorring hebben. Als
dit het geval is, moet u de gaffel en as niet verwijderen
uit de aandrijfas.
1.
Maak de bestaande gaffel en as los van
de aandrijfas door het verwijderen van de
klemschroeven aan beide uiteinden van de
aandrijfas
(Figuur
voor de hermontage.
Opmerking:
hoeft u de aandrijfas niet volledig uit de machine
halen. Nadat u de uiteinden hebt losgemaakt,
kunt u de aandrijfas schuin houden.

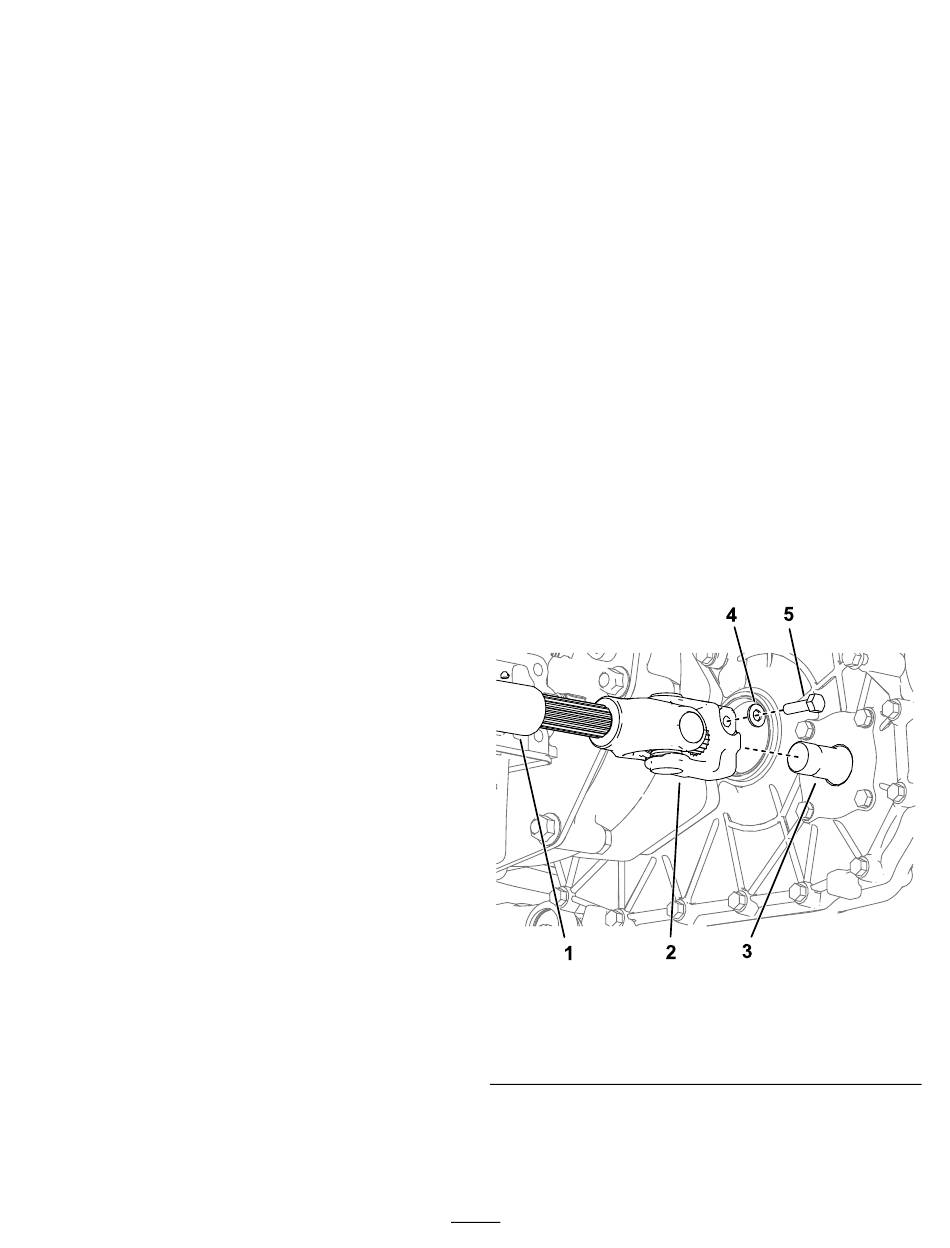

1. Aandrijfas
2. Bestaande gaffel en as
3. Tussenas achteruit
2.
Monteer de gaffel en as uit de set op het uiteinde
van de aandrijfas
3.
Breng schroefdraadborgmiddel met gemiddelde
sterkte (zoals Blue 242 Loctite®) aan op de
3
U kunt de machine ophijsen om
1). Bewaar de klemschroeven
Om de gaffel en as te verwijderen,
Figuur 1
4. Onderlegring
5. Klemschroef
(Figuur
2).
g216519
