5.
Bevestig de klem en de kabelboom aan het
achterframe met de bout en de ring die u in de
vorige stap hebt verwijderd

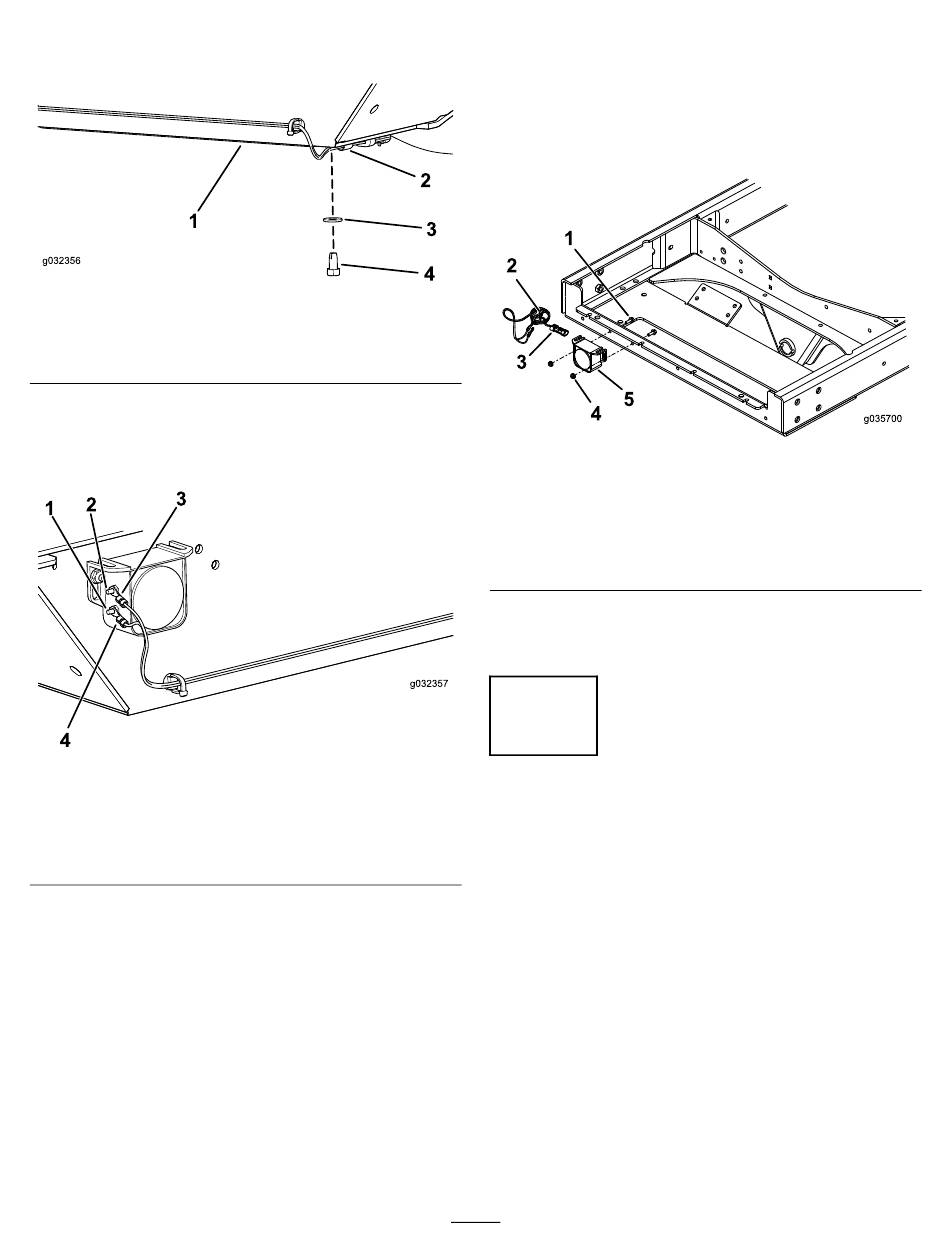

Figuur 5
1. Achterframe
2. Klem
6.
Bevestig de mannelijke en vrouwelijke
connectoren van de kabelboom aan de
mannelijke en vrouwelijke aansluitingen van het
achteruitrijalarm
(Figuur
Figuur 6
1. Vrouwelijke aansluiting –
achteruitrijalarm
2. Mannelijke aansluiting –
achteruitrijalarm
7.
Sluit de kabelboom van het achteruitrijalarm aan
op de hoofdkabelboom van de machine.
8.
Koppel de pluskabel van de accu aan.
9.
Koppel de minkabel van de accu aan.
(Figuur
5).
g032356
3. Ring
4. Bout
6).
g032357
3. Mannelijke connector –
kabelboom
4. Vrouwelijke connector –
kabelboom
Het achteruitrijalarm monteren
Groundsmaster 5900-serie machines
1.
Wikkel de kabelboom op en bevestig hem met
een kabelbinder
2.
Monteer het achteruitrijalarm zoals getoond in
Figuur
7.
1. Schroeven met zeskantige
kop (¼" x ¾")
2. Kabelbinder rond de
wikkel
3. Kabelboom
3.
Koppel de pluskabel van de accu aan.
4.
Koppel de minkabel van de accu aan.
3
Het alarm inschakelen in
het InfoCenter
Geen onderdelen vereist
Het alarm inschakelen
Groundsmaster 4000- en 4100-serie machines
Opmerking:
Op een Groundsmaster 4000 of 4100
werkt het achteruitrijalarm alleen als u softwareversie
K of een latere versie hebt geïnstalleerd.
1.
Druk twee keer op de linkerknop om naar het
hoofdmenu te gaan
3
(Figuur
7).
Figuur 7
4. Flensmoer (¼")
5. Achteruitrijalarm
(Figuur
8).
g035700
