Luchtmotor demonteren
(vervolg)
11
9
10
12
24
25
16
17
18

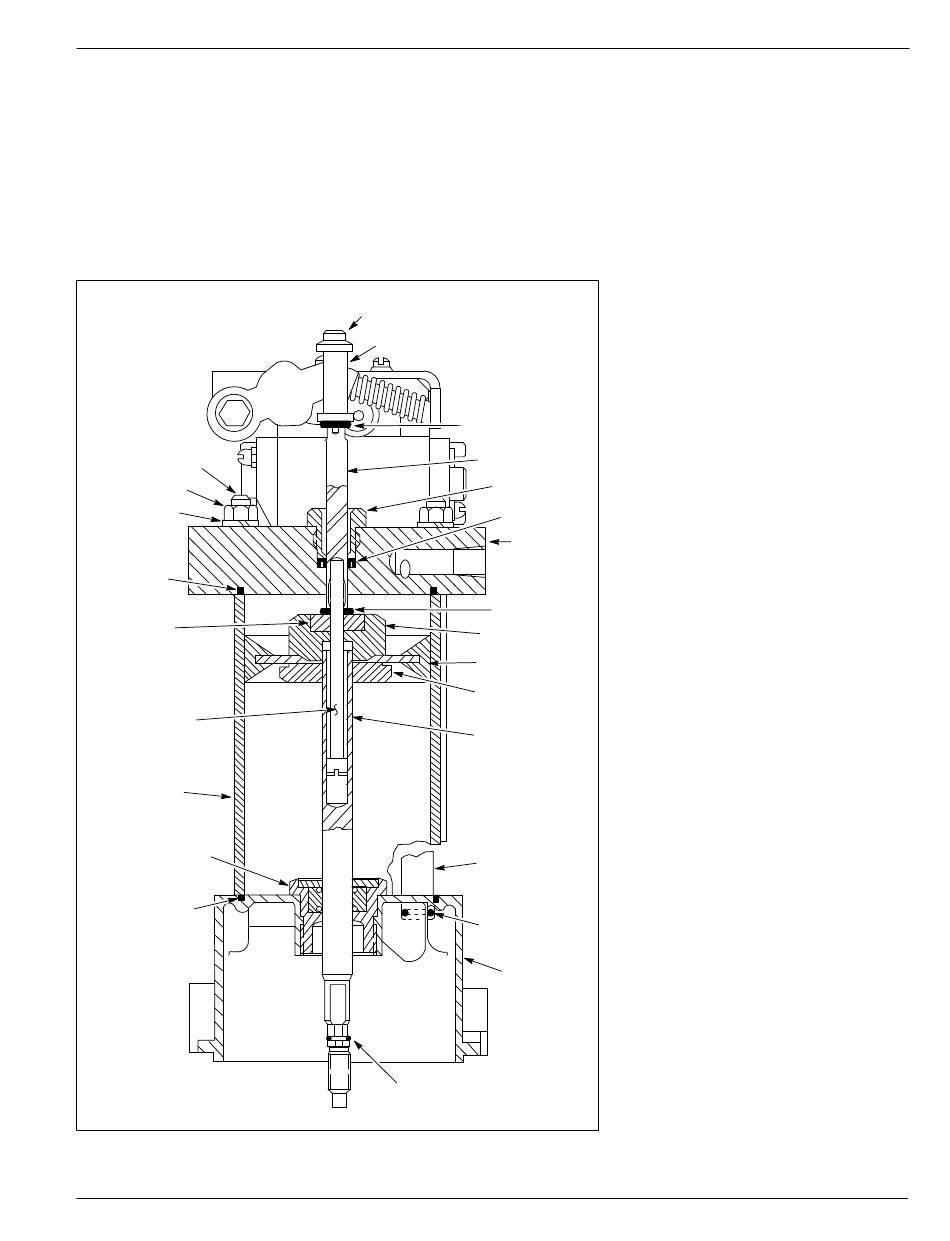

Fig. 7‐3
Doorsnede luchtmotor
E 1995 Nordson Corporation
Alle rechten voorbehouden
19. Neem het resterende geheel uit de bankschroef. Plaats een
steeksleutel over de platte kanten van de spoelmeenemer (1). Schroef
de speciale moer (24) met een andere steeksleutel op de schacht van
de telescopische schroef (25) naar beneden, weg van de
spoelmeenemer (1).
20. Houdt de spoelmeenemer (1) vast met een steeksleutel en draai de
telescopische schroef met een schroevedraaier uit de spoelmeenemer
(1). Verwijder de speciale moer (24), de bovenste tegenmoer (20) en
de O-ring (19) van de telescopische schroef (25).
2, 3
4
5
1
6
8
7
19
20
22
21
23
13
15
14
26
292 973E
Uitgave 04/95
1. Spoelmeenemer
2. Inbusschroef
3. Spanring
4. Spoel
5. O‐ring
6. Geleider spoelmeenemer
7. Kop
8. Schoteldichting
9. Zeskantmoeren
10. Spanringen
11. Trekstangen
12. Vierkant gesneden O-ring
13. Verbindingspijp
14. Voet
15. O-ring verbindingspijp
16. Cilinder luchtmotor
17. Pakkingbus luchtmotor
18. Vierkant gesneden O-ring
19. O‐ring
20. Bovenste tegenmoer
21. Onderste tegenmoer
22. Zuiger
23. Verbindingsstang
24. Speciale moer
25. Telescopische schroef
0108007A
7‐7
Reparatie
Handleiding 1‐8
