4 Apparat- och funktionsbeskrivning
4
Apparat- och funktionsbeskrivning
4.1
Funktionsprincip
Värmepumpanläggningar består av separata kretsar
som transporterar värme från värmekällan till uppvärm-
ningssystemet med hjälp av vätskor eller gaser. Kretsar-
na, som arbetar med olika medier (brine/vatten, köldme-
dium och värmevatten), förbinds med varandra via vär-
meväxlare. I värmeväxlarna överförs värmen från ett
medium med hög temperatur till ett medium med lägre
temperatur.
Vaillants värmepump geoTHERM utvinner sin energi
(värmen) ur jordvärmen.

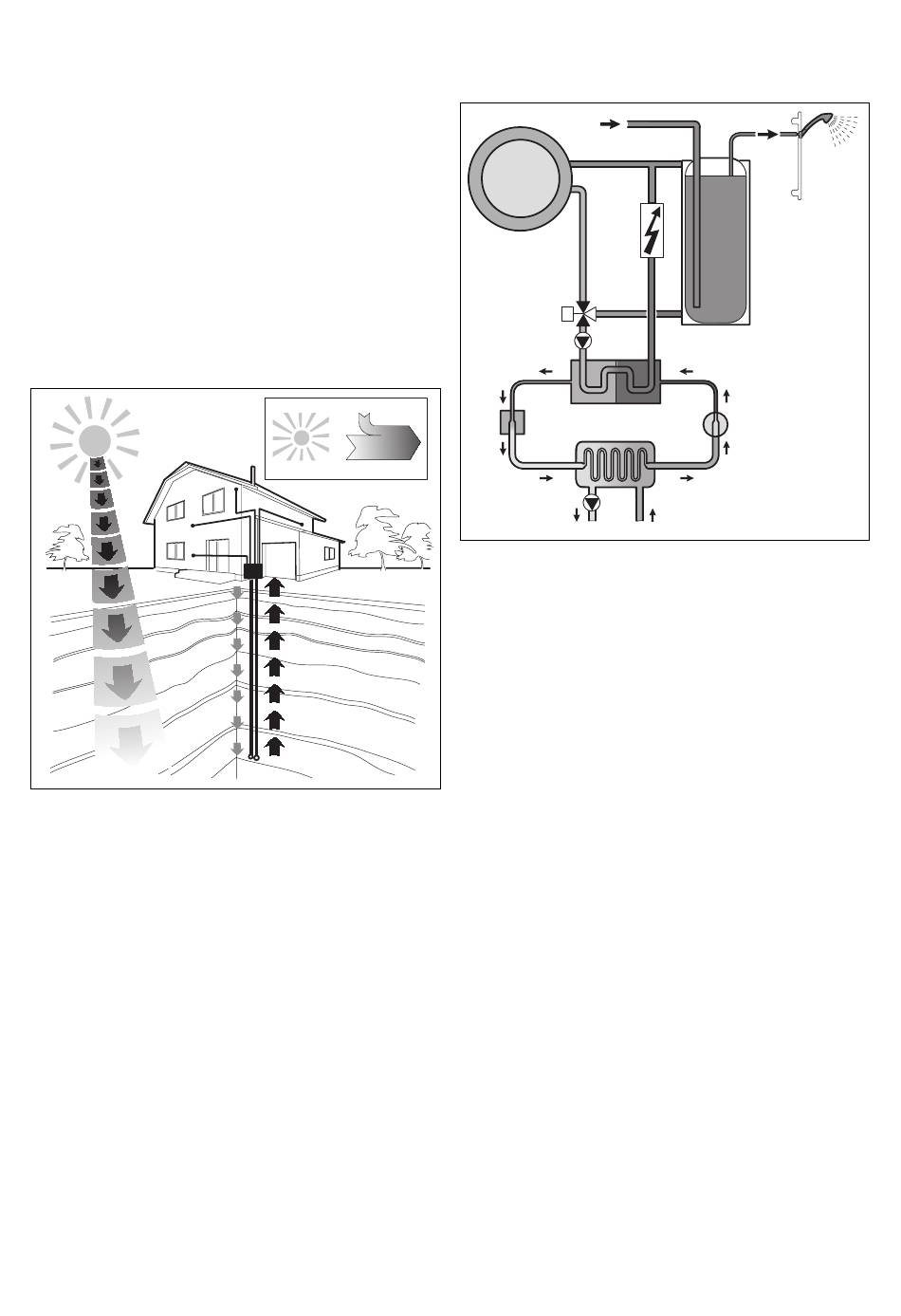

Bild 4.1 Användning av värmekällan jordvärme
8
1/4 Elektroenergie
3/4 Umweltenergie 4/4 Heizenergie
Bild 4.2 Värmepumpens funktionssätt
Systemet består av separata kretsar som är anslutna till
varandra med hjälp av värmeväxlare. Kretsarna är:
- Värmekällkretsen som transporterar värmekällans en-
- Köldmediekretsen som överför värmen genom förång-
- Värmevattenkretsen med vilken uppvärmningen och
4.2
Köldmediekretsen är ansluten till jordvärmekällan via
förångaren (1) och tar upp deras värmeenergi. Det inne-
bär att köldmediet ändrar sitt aggretattillstånd och för-
ångas. Köldmediekretsen är ansluten till uppvärmnings-
systemet via kondensorn (3) som överför värmen. Köld-
mediet blir då flytande igen och kondenseras.
Eftersom värmeenergi bara kan överföras från en kropp
med högre temperatur till en kropp med lägre tempera-
tur måste köldmediet i förångaren ha en lägre tempera-
tur än jordvärmekällan. Vidare måste köldmediet i kon-
densorn vara varmare än värmevattnet för att kunna
avge värme till värmesystemet.
Kaltwasser
Wärmesystem
Zusatz-
heizung
Umschaltventil
Heizkreispumpe
3
Verflüssiger
Expansionsventil
Kompressor
4
Verdampfer
Solepumpe
Wärmequelle
ergi till köldmediekretsen.
ning, kompression, kondensering och expansion till
värmevattenkretsen.
varmvattnet i varmvattenbehållaren matas runt.
Köldmediekretsens funktion
Bruksanvisning geoTHERM VWS/VWW 0020045195_02
Warmwasser
Warmwasser-
speicher
Heizwasserkreislauf
2
Kältemittelkreislauf
1
Wärmequellenkreislauf
