5 Handhavande
5.5
Displayer på användarnivå
Nedan beskrivs och förklaras regulatorns olika menyer.
Visad display
Tab. 5.1 Inställbara parametrar på användarnivån
16
Beskrivning

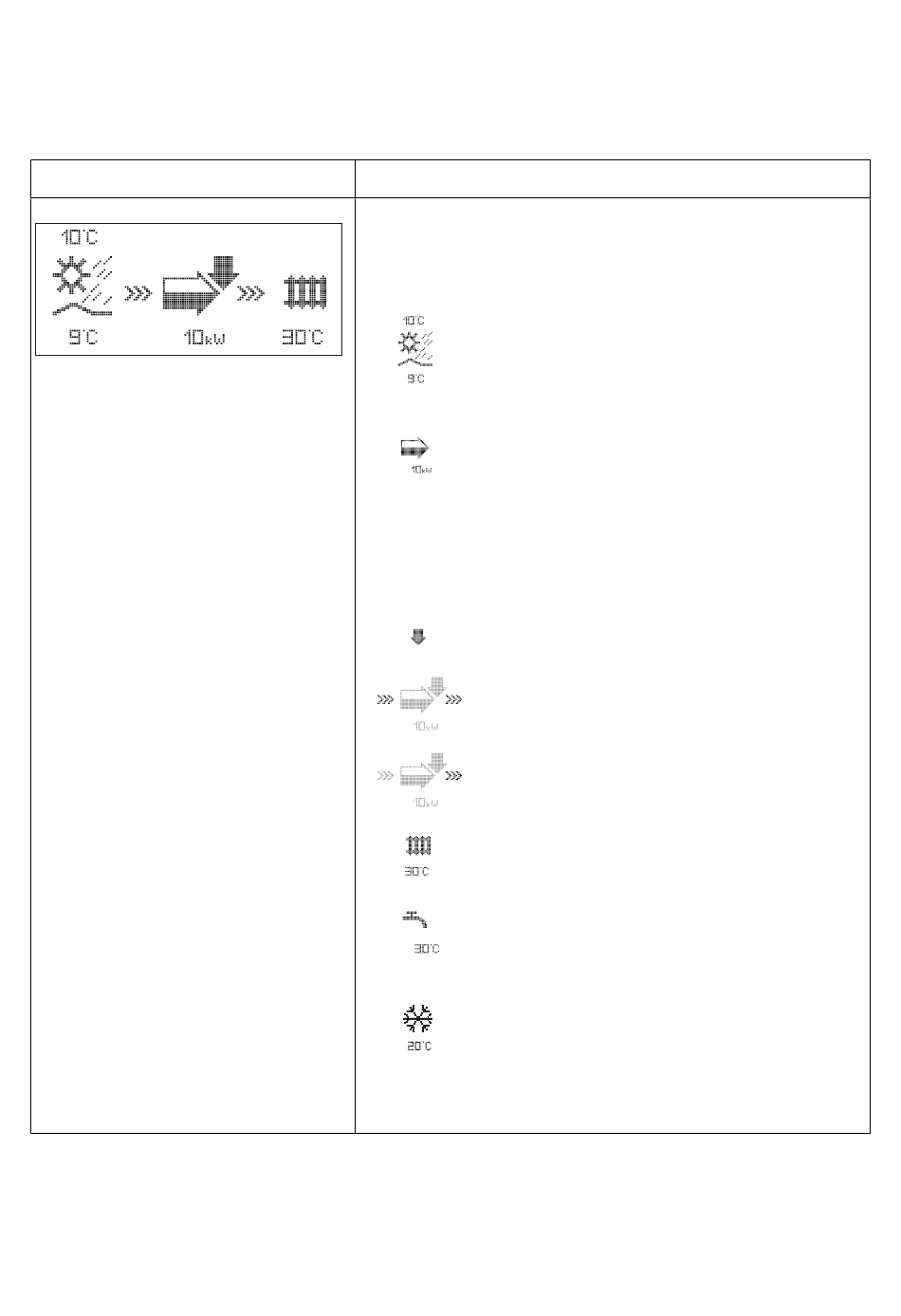

Grafikdisplay (grundbild)
I den här visningen kan du avläsa systemets aktuella tillstånd. Denna
bild visas alltid om du inte har gjort några inställningar i andra dis-
player under en längre tid.
Utomhustemperatur (här 10 °C)
Källinloppstemperatur: Temperaturgivare;
i exemplet 9 °C
Under pilen visas värmekällans effekt (i exem-
plet 10 kW).
Graden av svärta i pilen visar värmepumpens en-
ergieeffekt under den givna driftstatusen gra-
fiskt.
Värmekällans effekt ska inte jämställas med vär-
meeffekten.
Värmeeffekten motsvarar ungefär värmekällans
effekt + kompressoreffekten.
När kompressorn eller den elektriska reservvär-
men är igång blir pilen helt svart.
>>> till vänster och höger blinkar när kompres-
sorn är tillkopplad och energi utvinns ur värme-
källan och tillförs värmesystemet.
>>> till höger blinkar när energi tillförs värmesys-
temet (t.ex. endast via elektrisk reservvärme).
Värmepumpen är i värmedrift. Dessutom visas
uppvärmningens starttemperatur (i exemplet
30 °C).
Symbolen visar att varmvattenberedaren värms
upp eller att värmepumpen är i beredskap. Dess-
utom visas temperaturen i varmvattenbereda-
ren.
Symbolen visar att värmepumpen är i kyldrift.
Under symbolen visas uppvärmningens aktuella
starttemperatur (i exemplet 20 °C).
Observera: Kylningen är fungerar bara om tillbe-
höret VWZ NC 14/17 används och endast för vär-
mepump VWS 14 och VWS 17.
Bruksanvisning geoTHERM VWS/VWW 0020045195_02
