4 Apparat- och funktionsbeskrivning
4.4
Värmepumpen geoTHERM uppbyggnad
Värmepumpen levereras i följande typer. De olika typer-
na av värmepumpar skiljer sig framför allt i fråga om ef-
fekt.
Typbeteckning
Brine-vatten-värmepumpar (S0/W35)
VWS 61/2
VWS 81/2
VWS 101/2
VWS 141/2
VWS 171/2
Vatten-vatten-värmepumpar (W10/W35)
VWW 61/2
VWW 81/2
VWW 101/2
VWW 141/2
VWW 171/2
Tab. 4.1 Typöversikt VWS/VWW
1
2

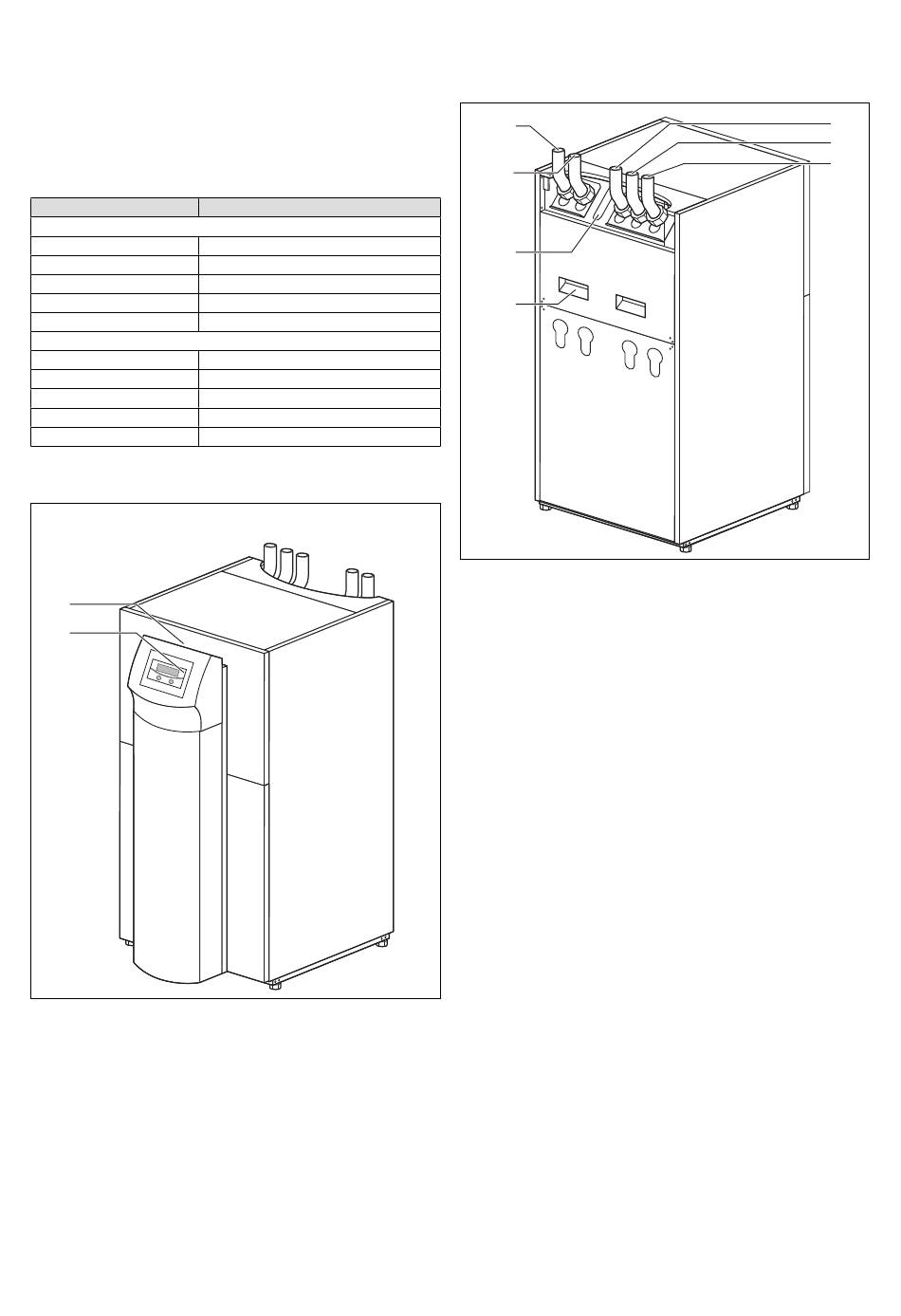

Bild 4.3 Framsida VWS/VWW
Teckenförklaring till bild 4.3
1
Dekal med värmepumpens typbeteckning
2 Manöverkonsol
10
Värmeeffekt (kW)
5,9
8,0
10,4
13,8
17,3
8,2
11,6
13,9
19,6
24,3
7
6
5
4
Bild 4.4 Baksida VWS/VWW
Teckenförklaring till bild 4.4
1
Återgång varmvattenbehållare
2 Köldbärare till värmepumpen
3 Köldbärare från värmepumpen
4 Gripurtag för transport
5 Kabelgenomföring elanslutning
6 Retur värme
7 Framledning värme
Bruksanvisning geoTHERM VWS/VWW 0020045195_02
1
2
3
