De Klep Plaatsen; Benodigde Onderdelen Voor Deze Stap - Toro Sand Pro 3040 Installatie-Instructies
Externe hydraulische set voor achterwerktuigen
Verberg thumbnails
Zie ook voor Sand Pro 3040:
- Gebruikershandleiding (48 pagina's) ,
- Installatie-instructies (25 pagina's) ,
- Montage-instructies (20 pagina's)
Inhoudsopgave
Figuur 10
1. Ronde framebuis
2. Tijdelijke positie van de
koppelingbeugel
6
De klep plaatsen
Benodigde onderdelen voor deze stap:
1
Klep
1
Klepplaat
2
Bout (1/4 x 1-3/4 inches)
2
Moer (1/4 inch)
1
Kleine elleboog 90 graden
1
T-fitting
2
Tapbout, (9/32 x 3/4 inch)
1
T-adapter
1
Relais
1
Dop
Procedure
Opmerking: Zorg ervoor dat alle O-ringen zijn gesmeerd
en goed op alle aansluitingen zijn geplaatst alvorens deze te
monteren.
Opmerking: Monteer alle fittings en hydraulische leidingen
eerst losjes en maak ze vast als alle onderdelen gemonteerd
zijn. Plaats de fittings volgens de hoeken op de afbeeldingen.
1. Plaats de fittings volgens de hoeken op de afbeeldingen.
Monteer de T-fitting aan de zijkant van de klep.
Raadpleeg Figuur 11 voor de juiste T-fitting.
2. Monteer een kleine elleboog van 90 graden bovenaan
de klep (Figuur 11).
3. Koppelingbeugel
3. Monteer de T-adapter op de elleboog van 90 graden.
Raadpleeg Figuur 11 voor de juiste T-fitting.
4. Plaats de dop op de T-adapter (Figuur 11).
5. Monteer het relais op de klepbeugel tegelijk met de
montage van de klep op de klepbeugel.
6. Monteer de klep op de klepbeugel met 2 bouten (1/4 x
1-3/4 inches) en 2 moeren (1/4 inch) (Figuur 11).
4
5
6
1. T-adapter
2. Kleine elleboog 90 graden
3. Moer
4. Klep
5. T-fitting
7. Monteer de klepbeugel op het machineframe met 2
tapbouten (9/32 x 3/4 inch) (Figuur 12).
G003577
1. Tapbout (9/32 x 3/4 inch)
6
2
1
3
9
7
G003576
8

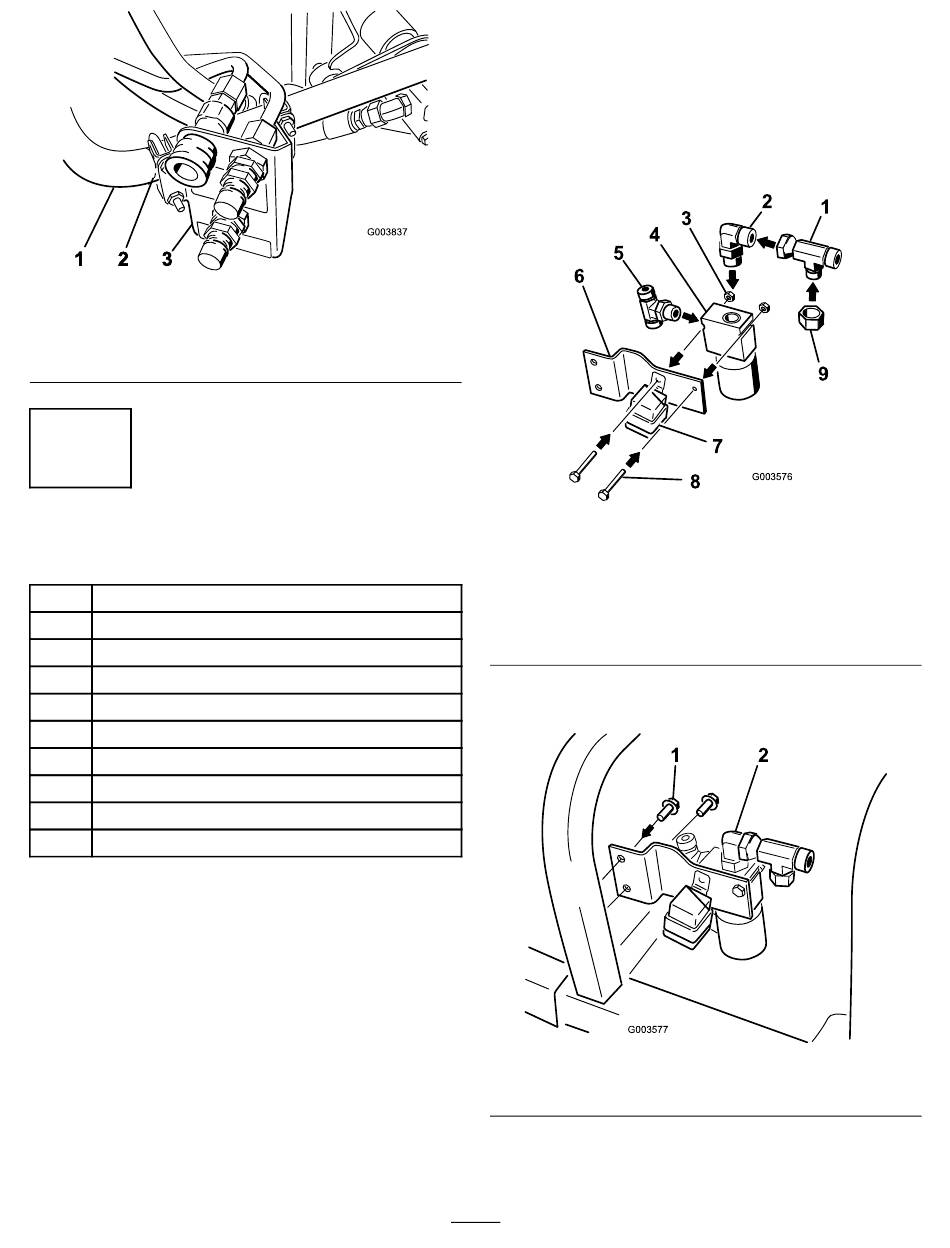

Figuur 11
6. Klepbeugel
7. Relais
8. Bout (1/4 x 1-3/4 inches)
9. Dop
1
2
Figuur 12
2. Klepstel
