De Koppelingsschakelaar Plaatsen - Toro Workman Hdx Installatie-Instructies
Schakelaar voor voorste differentieel
Verberg thumbnails
Zie ook voor Workman HDX:
- Gebruikershandleiding (72 pagina's) ,
- Installatie-instructies (23 pagina's) ,
- Installatie-instructie (17 pagina's)
Inhoudsopgave

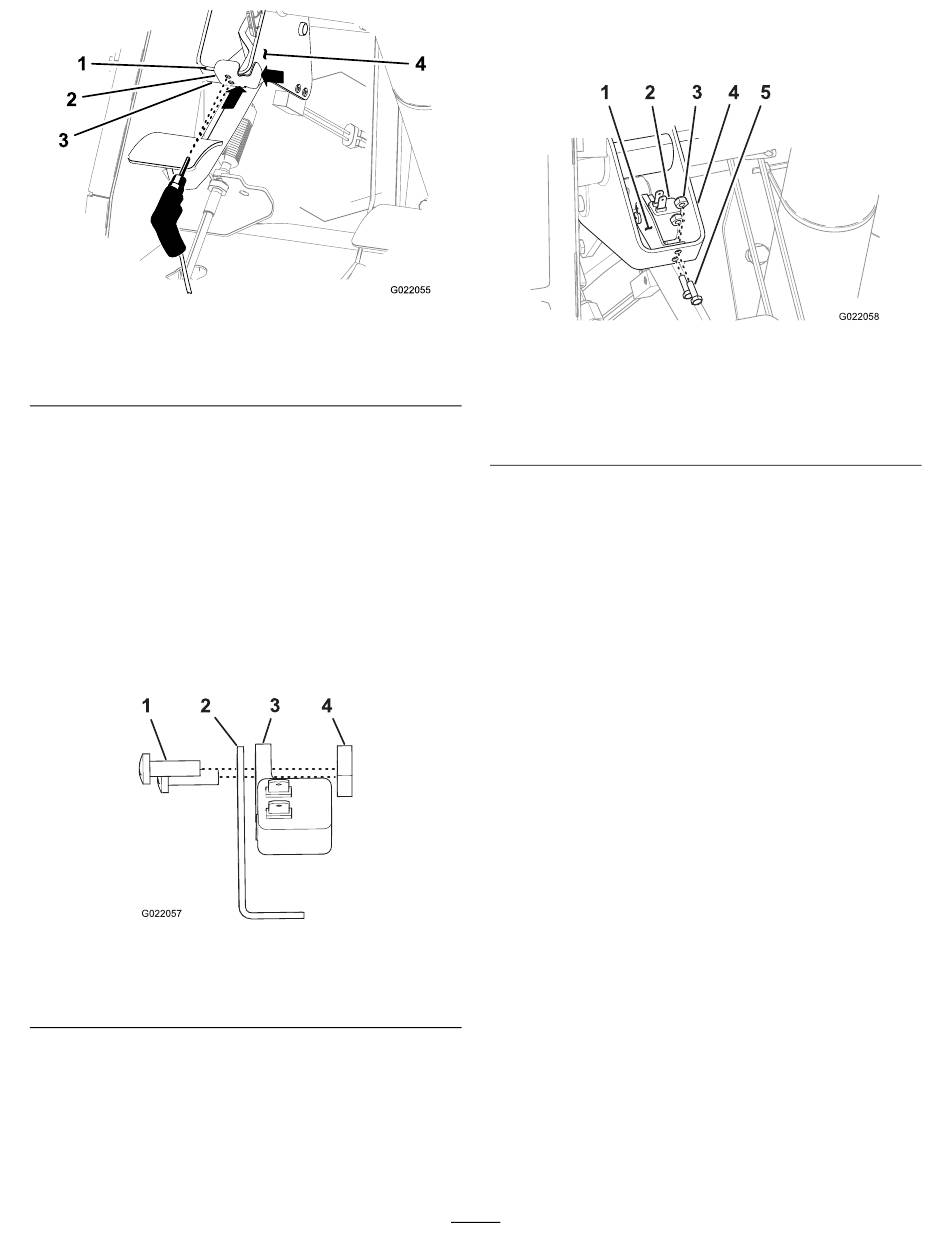

1. Steunbeugel (bovenrand)
2. Boorsjabloon
2. Gebruik het sjabloon om 2 gaten (5/16 inch) door het
draagvlak van de steunbeugel te boren (Figuur 2).
Opmerking: Druk het koppelingspedaal in als dat
nodig is om de steunbeugel te boren.
3. Verwijder het boorsjabloon en gooi het weg.
De koppelingsschakelaar plaatsen
1. Lijn de schakelaarbeugel uit met de schakelaar met 2
contacten. Zorg dat de contacten naar boven gericht
zijn en de korte flens van de beugel over de schakelaar
zit (Figuur 3).
1. Schroef
2. Beugel
2. Lijn de beugel uit met de schakelaar door de gaten in
de lange flens van de beugel en de gaten in de flens van
de schakelaar (Figuur 3).
3. Bevestig de schakelaar aan de beugel met de 2
schroeven en een plaat met schroefdraad (Figuur 3).
Figuur 2
3. Steunbeugel (onderste
rand)
4. Steunbeugel (rechterzijde)
Figuur 3
3. Schakelaar met 2
contacten
4. Plaat met schroefdraad
4. Lijn de schakelaarbeugel en de schakelaar uit met de
voorzijde van de steunbeugel voor het koppelingspedaal
(Figuur 4).
1. Beugel van de schakelaar
2. Schakelaar met 2
contacten
3. Moer
2
Figuur 4
4. Steunbeugel
(koppelingspedaal)
5. Bout
