Electric Power Generation

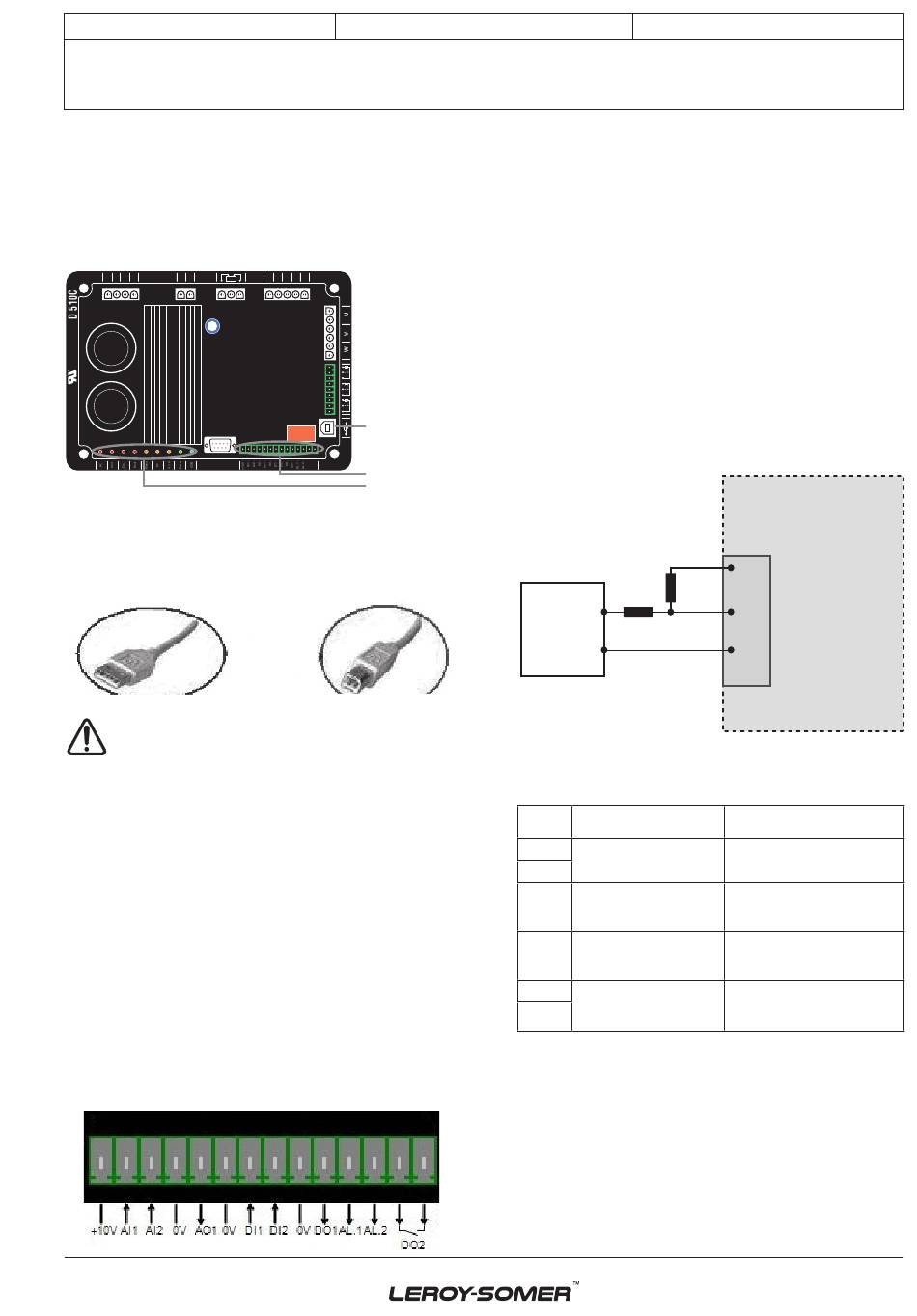

2 - MENS-MACHINE-INTERFACE
De mens-machine-interface van de D510C
bestaat uit 3 elementen:
- de USB-verbinding
- de I/O
- de leds
X2 Z1 X1 Z2
F+ F-
+
-
2.1 - Communicatie
USB-verbinding
De EasyReg-software en de D510C
communiceren
via
(universele seriële bus).
Aansluiten op de pc
Waarschuwing: gebruik bij SHUNT-
bekrachtiging een USB-isolator om de
pc te verbinden met de D510C. Sluit de
USB niet tijdens het starten aan als de
gelijkstroomvoeding van de spannings-
regelaar is uitgeschakeld.
2.2 - Analoge I/O
Dit deel van de kaart stelt de gebruiker in
staat de ingangen te gebruiken om manuele
instellingen uit te voeren en de uitgangen
om bepaalde gegevens te controleren of om
na te gaan of bepaalde functies van de
spanningsregelaar naar behoren werken.
Er is een vreemde spanning (0V - 10V)
aanwezig, die als referentiewaarde voor
een elektronisch apparaat kan worden
gebruikt.
Installatie en onderhoud
D510 C
Digitale spanningsregelaar
L1 L2 U
V W
USB-poort
I/O
Leds
een
USB-kabel
Aansluiten op de D510C
De minimuminstelling van de analoge
ingang is 0%, de maximuminstelling is
100%.
Voor externe instelling zijn er verschillende
mogelijkheden:
- via een externe potentiometer (1k Ω),
- 4 - 20 mA,
- 0 - 10 V.
De twee analoge ingangen zijn tevens te
gebruiken voor digitale + / - functies.
Opmerking: Zorg dat de spanning op de analoge
ingang niet hoger is dan 10 V. Voor toepassingen
waarbij het gebruik van +/- 10V is vereist, moet
de D510C worden geconfigureerd op 0-10V en
moet het volgende schema worden gebruikt.
10kΩ
10kΩ
+
DC Source
-
± 10V
2.3 - Digitale I/O
E/S
Type
DI
1
Pull-up-ingang
DI
2
DO
Open collector
1
Spanningsvrij
DO
2
contact
AL
1
Open collector
AL
2
2.4 - Leds
De leds laten de gebruiker weten of de
spanningsregelaar (al dan niet) naar
behoren functioneert.
4243 nl -
2019.02 / p
+10V
AI1
0V
D510C
Karakteristieken
Aansluiten op 0V
Max. stroom: 60 mA
Spanning: 0 - 24V
6A, 30Vdc/250V AC
(op weerstand)
Max. stroom: 60 mA
Spanning: 0 - 24V
11
