Electric Power Generation
Aanduiding Kleur
Power ON
Groen Er wordt vermogen aan de kaart geleverd
↓ Hz
Rood Snelheidsdaling
↑ / ↓ Volt
Rood Probleem met over- of onderspanning
↑ / ↓ Exc.
Rood Probleem met over- of onderbekrachtiging
Fault Rood Probleem met de bruggelijkrichter van de bekrachtiger
Manu
Geel Manuele modus ingeschakeld
PF / KVAR
Geel Regeling van de arbeidsfactor of blindvermogen ingeschakeld
U = U
Geel Alternatorspanning = netspanning
USB
Blauw Spanningsregelaar aangesloten op een pc

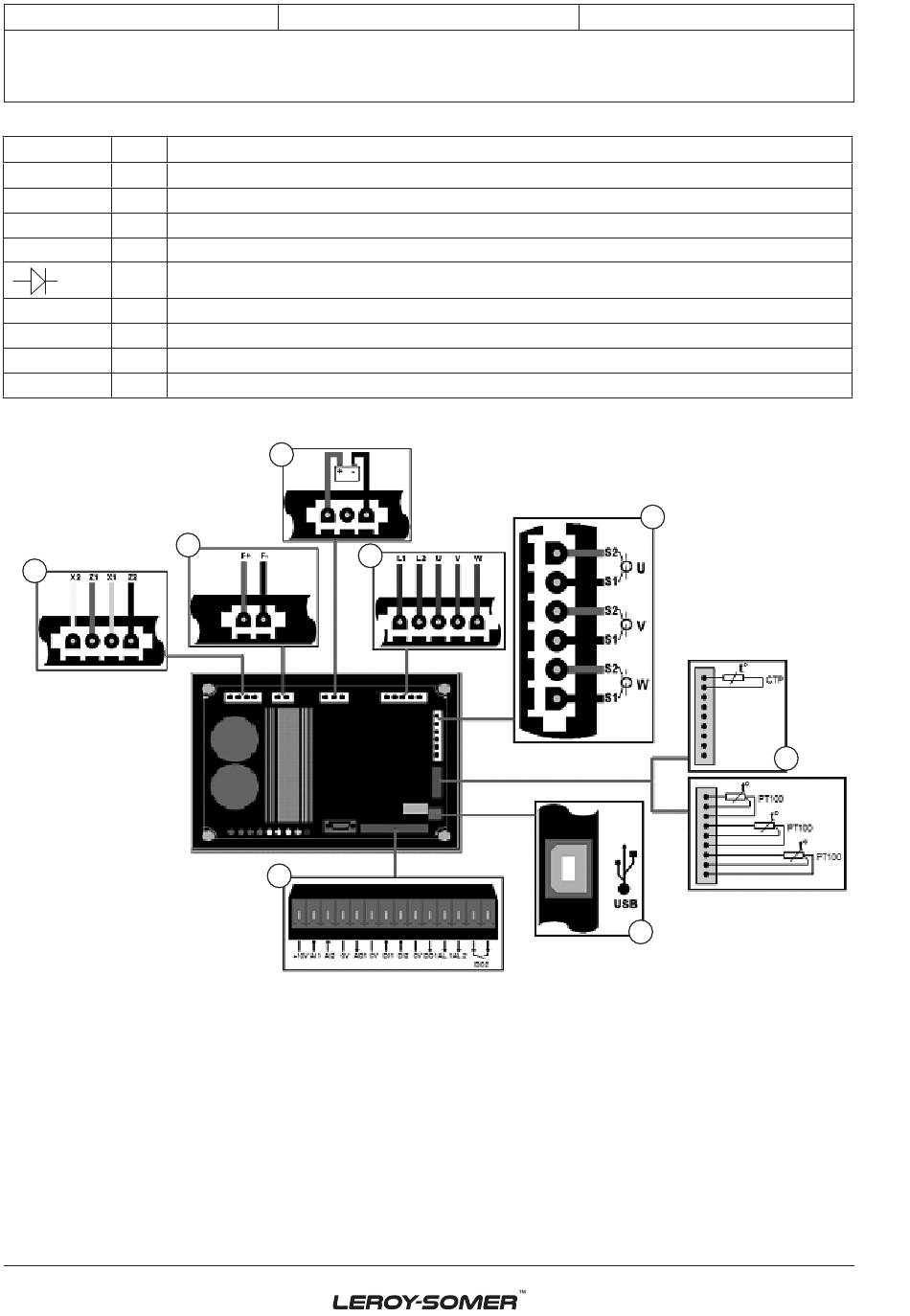

2.5 - Bedradingsschema
Aansluitingen van de
spanningsregelaar
1
1/ Vermogen:
- AREP: gele draad op X2 - rode draad op
Z1 - groene draad op X1 - zwarte draad
op Z2
- PMG: X2, X1 en Z2
- SHUNT: X1 en X2
2/ Veldbekrachtiging:
- de veldwikkeling + op de klem F+
- de veldwikkeling - op de klem F-
3/ Batterij: houd rekening met de polariteit
bij het aansluiten van de batterij
4/ Spanningsdetectie:
- netspanning: L1 en L2
12
Installatie en onderhoud
Digitale spanningsregelaar
3
2
8
D510 C
Betekenis
4
- alternatorspanning:
• eenfasig: V en W
• driefasig: U, V en W
5/ Stroomtransformator(s):
- parallelschakeling en meting:
stroomtransformator op U
- metingen: stroomtransformators op V en W
6/ Temperatuursensor:
- PTC: zie boven voor aansluiting
- PT100: zie boven voor aansluiting
7/ USB-poort
8/ Digitale I/O
4243 nl -
2019.02 / p
5
6
7
