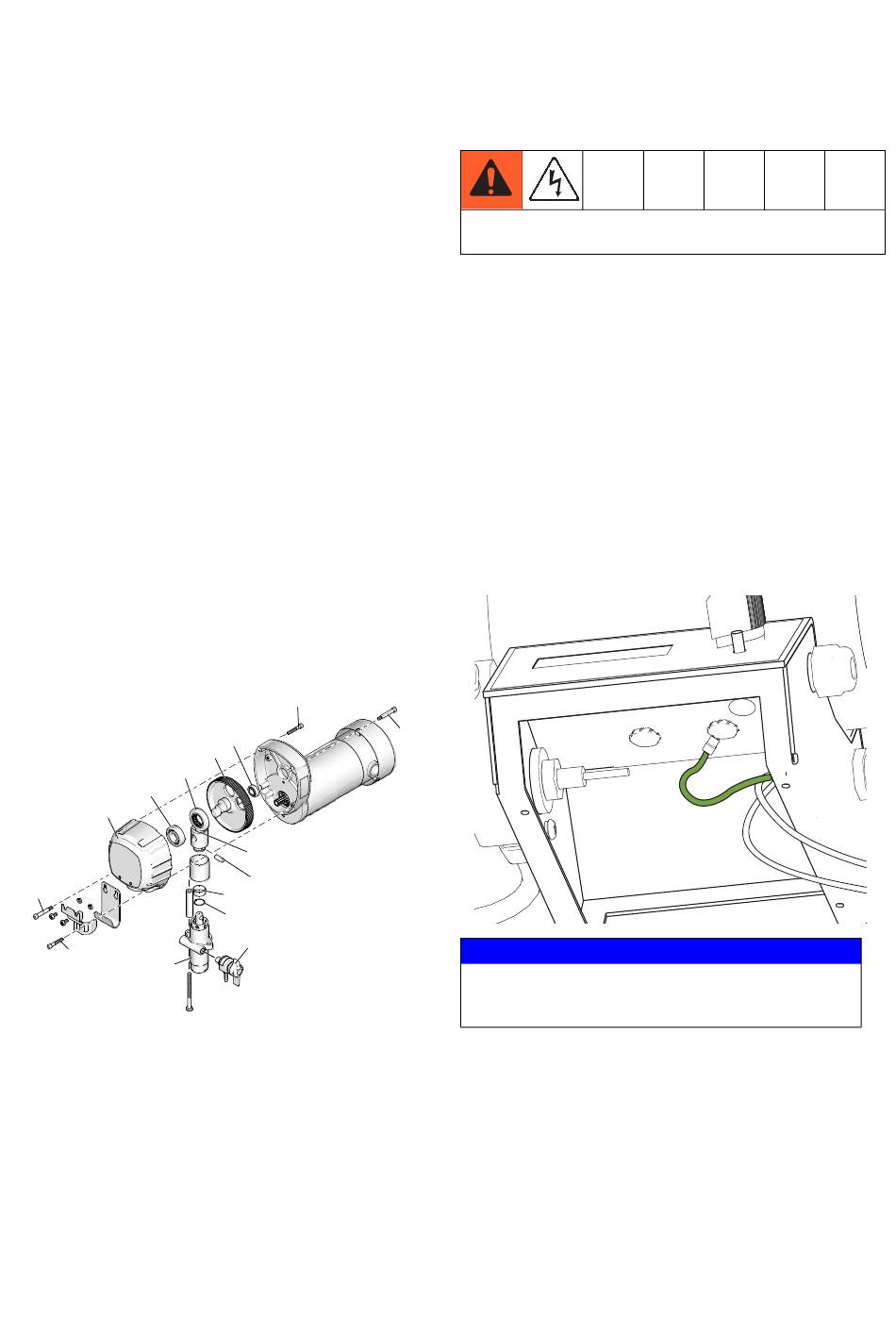

Tandwiel- en pompconstructie
Onderhoud aan de tandwielkast
1.
Verwijder de vloeistofpomp. Zie Vloeistofpomp
ontkoppelen, pagina 12.
2.
Verwijder het frame van de tandwielkast door de vier
montageschroeven los te draaien.
3.
Scheid de dekselconstructie (13) van de kast door
de bouten (1) van de voorkant van het deksel en de
achterkant van de kast te verwijderen en de
passchroeven (2) van de voorkant van het deksel en de
achterkant van de kast.
4.
Leg de eenheid ondersteboven en demonteer de
tandwielkast.
5.
Inspecteer de lagers (14, 17), kruiskopconstructie (15),
tandwielkruk (16) en lagermof in de kruiskopconstructie
(13) op slijtage/schade. Vervang versleten/beschadigde
onderdelen.
6.
Als het smeermiddel van de tandwielen moet
worden ververst, gebruik dan tandwielsmeermiddel
(onderdeelnr. 114819).
7.
Reinig aangrenzende oppervlakken van het deksel
Breng kleefmiddel aan op de helft
en de kast grondig.
van het onderste oppervlak van de eindbel.
8.
Zet alles in omgekeerde volgorde weer in elkaar.
15
14
13
2
1
1
3A2172M
1
17
16
10
8
4
5
11
ti26492a
Vervanging van elektrische
onderdelen
Haal het elektriciteitssnoer altijd uit het stopcontact alvorens
u onderhoud aan de machine pleegt.
OPMERKING: Voer altijd de kalibraties uit als u de
drukregeling, sensor of beide vervangt.
Drukregelingsconstructie (elektrische
besturingskaart)
1.
Haal het elektriciteitssnoer van de machine uit het
stopcontact.
2.
Verwijder zes schroeven van de koellichaambehuizing.
3.
Ontkoppel alle verbindingen van de
drukregelingsconstructie.
4.
Zet alles in omgekeerde volgorde weer in elkaar.
OPMERKING: Zorg dat de aardingsleiding (A)
aangesloten is op de bout onder het bedieningsbord.
2
ti26349a
Het systeem zal niet werken als er draden ontkoppeld of
afgeklemd zijn. Zorg er na montage voor dat alle draden
aangesloten en niet afgeklemd zijn.
KENNISGEVING
Onderhoud
15
