De machine voorbereiden
VOORZICHTIG
Als u het sleuteltje in het contact laat, bestaat
de kans dat iemand de motor per ongeluk
start waardoor u en andere omstanders
ernstig letsel kunnen oplopen.
Verwijder het sleuteltje uit het contact voordat
u onderhoudswerkzaamheden uitvoert aan de
machine.
Opmerking:
Gebruik een takel om gemakkelijker
onder de machine te komen.
Belangrijk:
Om contaminatie van het systeem te
voorkomen dient u losse hydraulische slangen,
buizen en componentenpoorten af te sluiten met
een dop of plug.
1.
Stel de parkeerrem in werking en zorg ervoor
dat het tractiepedaal in neutraal staat.
2.
Zorg ervoor dat de hendel van de aftakas op Uit
staat.
3.
Zet de motor af, verwijder het contactsleuteltje
en laat de machine afkoelen.
4.
Laat de druk van het hydraulisch systeem
door aan de omloopklep van de hydraulische
pomp te draaien; raadpleeg de instructies in het
onderdeel 'De machine duwen of slepen' van de
Gebruikershandleiding.
De hydraulische leidingen
verwijderen
De drukslang verwijderen
1.
Zet een opvangbak onder het voorste uiteinde
van de drukslang

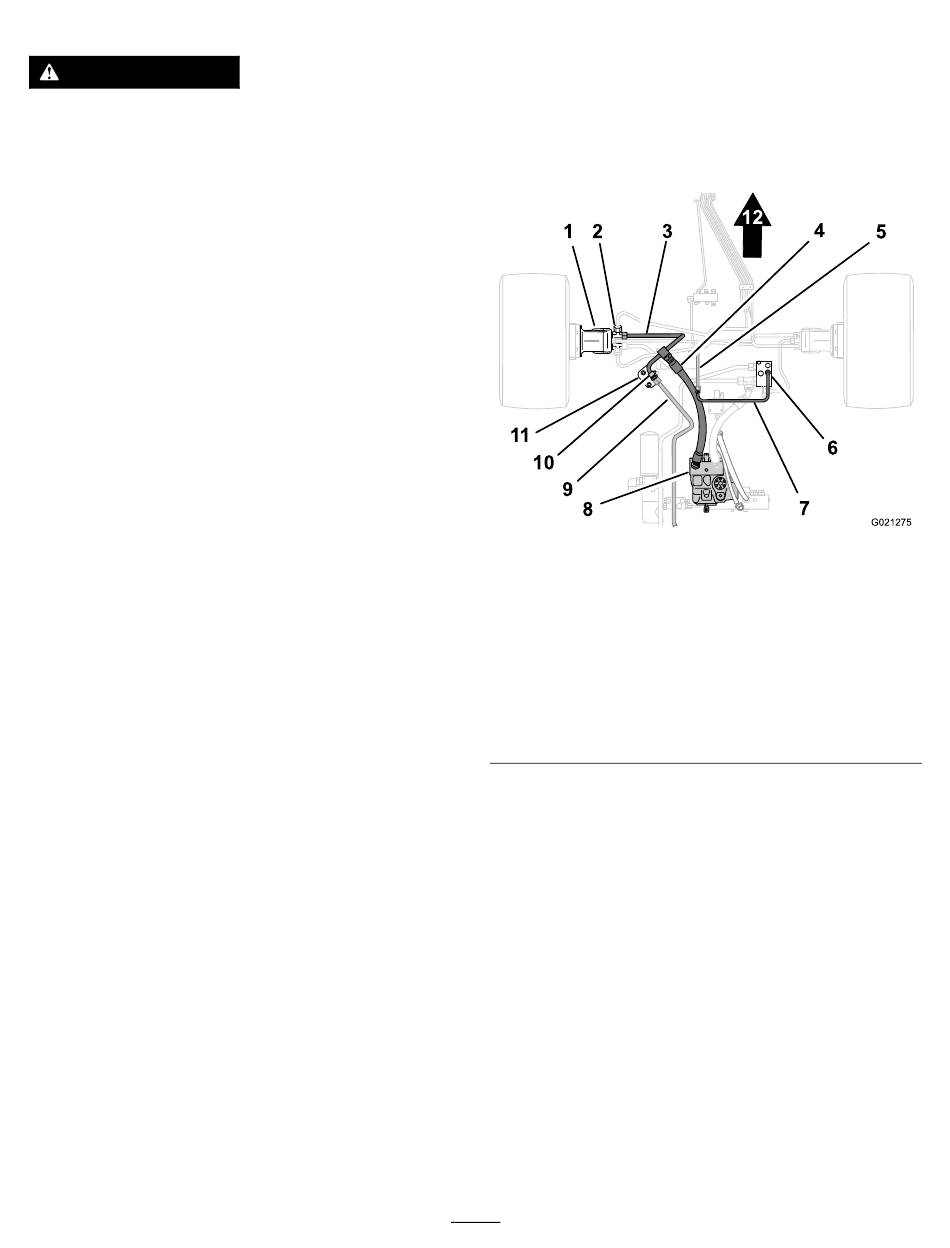

Onderaanzicht afgebeeld
1. Tractiemotor
2. T-fitting
3. Verdeelbuis
4. Drukslang
5. Hydraulische filterslang
6. Verdeler achtertractie
2.
Neem het voorste uiteinde van de drukslang
van de fitting in de verdeelbuis, en laat de
hydraulische vloeistof uit de slang en buis lopen
(Figuur
1).
2
(Figuur 1
en
Figuur
2).
Figuur 1
7. Dwarsbuis (verdeelstuk
achtertractie)
8. Hydraulische pomp
9. Buis achtertractie
10. Klem
11. Buisbeugel
12. Vooruit
g021275
