De hydraulische
onderdelen monteren

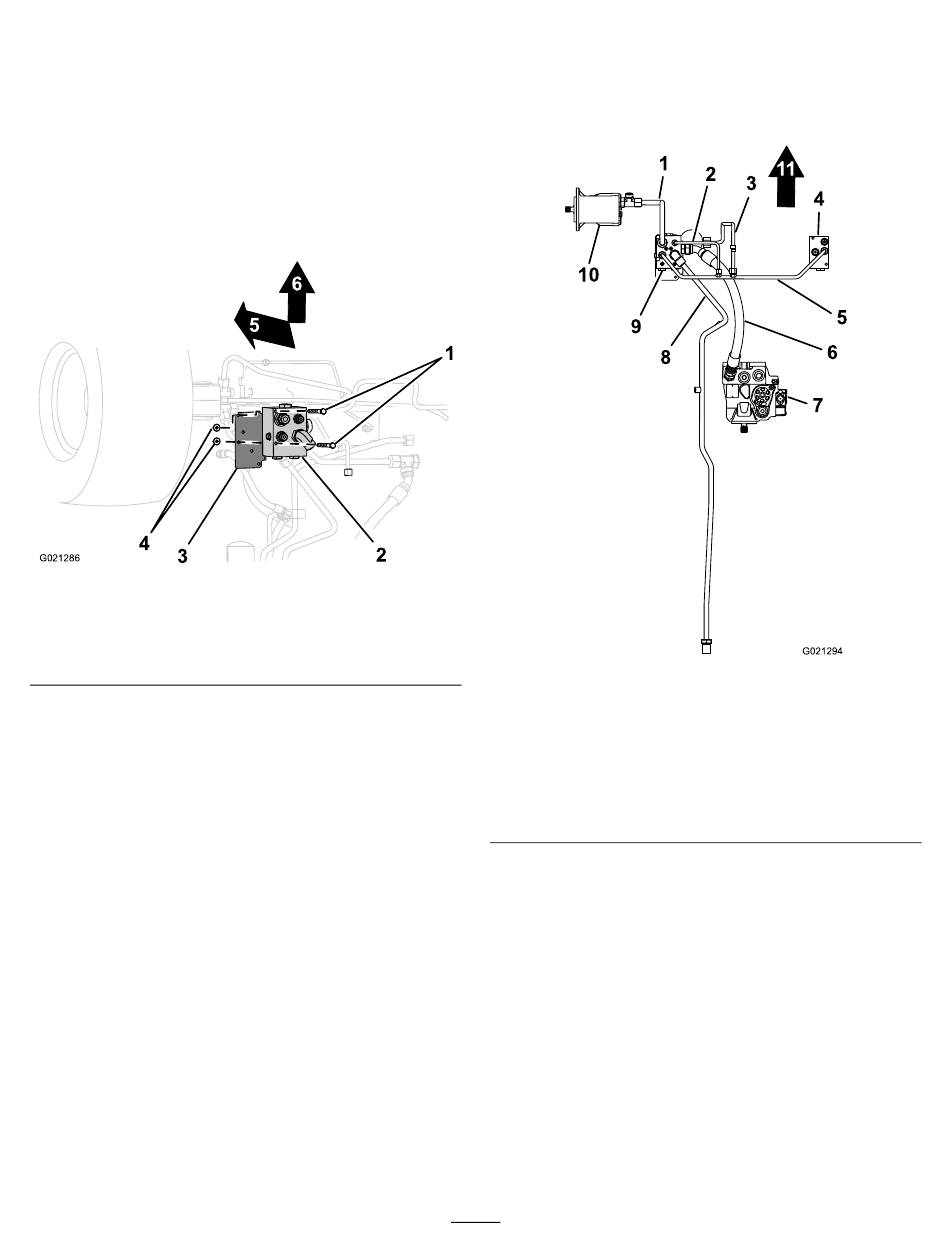

De stroomverdeler monteren
1.
Lijn de gaten van de stroomverdeler uit met de
gaten van de chassisbeugel.
Opmerking:
Richt de fitting van 45 graden
naar beneden en naar de achterkant van de
machine.
1. Bout
2. Stroomverdeler
3. Chassisbeugel
2.
Bevestig de stroomverdeler aan de
chassisbeugel met de 2 bouten en 2
flensmoeren.
Figuur 3
4. Flensmoeren
5. Boven
6. Vooruit
De buis van de achtertractie en de
drukslang monteren
1.
Lijn de voorste buismoer voor de buis van de
achtertractie uit met de elleboogfitting in de
stroomverdeler
g021286
1. Tractiemotorbuis
2. Verdeelbuis
3. Hydraulische filterslang
4. Verdeler achtertractie
5. Dwarsverdeelbuis
6. Drukslang
2.
Schroef de voorste buismoer op de elleboog en
draai de moer aan tot 51-63 N·m.
4
(Figuur 4
and
Figuur
5).
Figuur 4
7. Hydraulische pomp
8. Buis achtertractie
9. Stroomverdeler
10. Tractiemotor
11. Vooruit
g021294
