Elektrische aansluiting
21
Externe contacten
RG 10, voeler voor instellen van de ruimtetemp.
Er kan een externe voeler op de FIGHTER 1140 wor-
den aangesloten om de aanvoertemperatuur en daar-
mee de ruimtetemperatuur te wijzigen, bijvoorbeeld een
ruimtevoeler (RG10, accessoire). De voeler wordt aan-
gesloten op de aansluitingen X1:3, X1:4 en X1:14 op de
printkaart van de vermogensschakelaar (2).
De aanvoertemperatuur wordt bepaald aan de hand
van het verschil tussen de ruimtetemperatuur en de
ingestelde temperatuur. De gewenste ruimtetempera-
tuur wordt ingesteld met de knop op de RG 10 en kan
worden afgelezen in menu 6.0.
Contact voor wijziging van de ruimtetemp.
Contact voor wijziging van de ruimtetemperatuur Er kan
een externe contactfunctie op de FIGHTER 1140 wor-
den aangesloten om de aanvoertemperatuur en daar-
mee de ruimtetemperatuur te wijzigen, bijvoorbeeld een
kamerthermostaat (accessoire RT10) of een schakel-
klok. Het magneetrelais moet potentiaalvrij zijn en wor-
den aangesloten op klemmenstrook X1:3 en X1:4 op de
printkaart van de vermogensschakelaar (2).
Als het contact sluit, wordt de verschuiving van de
stooklijn gewijzigd met het aantal stappen dat hier
wordt geselecteerd. De waarde kan worden ingesteld
tussen -10 en +10. De waarde voor de wijziging wordt
ingesteld in menu 2.5 "Compensatie extern".
Contact voor activeren van "Extra
warmtapwater"
Een externe contactfunctie kan op de FIGHTER 1140 wor-
den aangesloten om de functie "Tijdelijk extra warmtapwa-
ter" te activeren. Het magneetrelais moet potentiaalvrij zijn
en worden aangesloten op klemmenstrook X4:3 en X4:4
van de kaart van de vermogensschakelaar (2).
Als het contact minimaal een seconde wordt gesloten,
wordt de functie "Tijdelijk extra warmtapwater" geacti-
veerd. Na 24 uur wordt automatisch teruggeschakeld
naar de eerder ingestelde functie.
NV 10, Druk-/niveau-/stromingsregelaar
bronsysteem
Als niveauschakelaar NV 10 (accessoire) of een flow-
schakelaar aangesloten wordt. voor het bronsysteem,
kan deze worden aangesloten op klemmenstrook
X1:16 en X1:17. Om de functie actief te maken, moet
ook menu 9.2.11, brondruk regeling, worden gewijzigd
in "Aan".
Het contact moet gesloten zijn onder normale
bedrijfsomstandigheden.

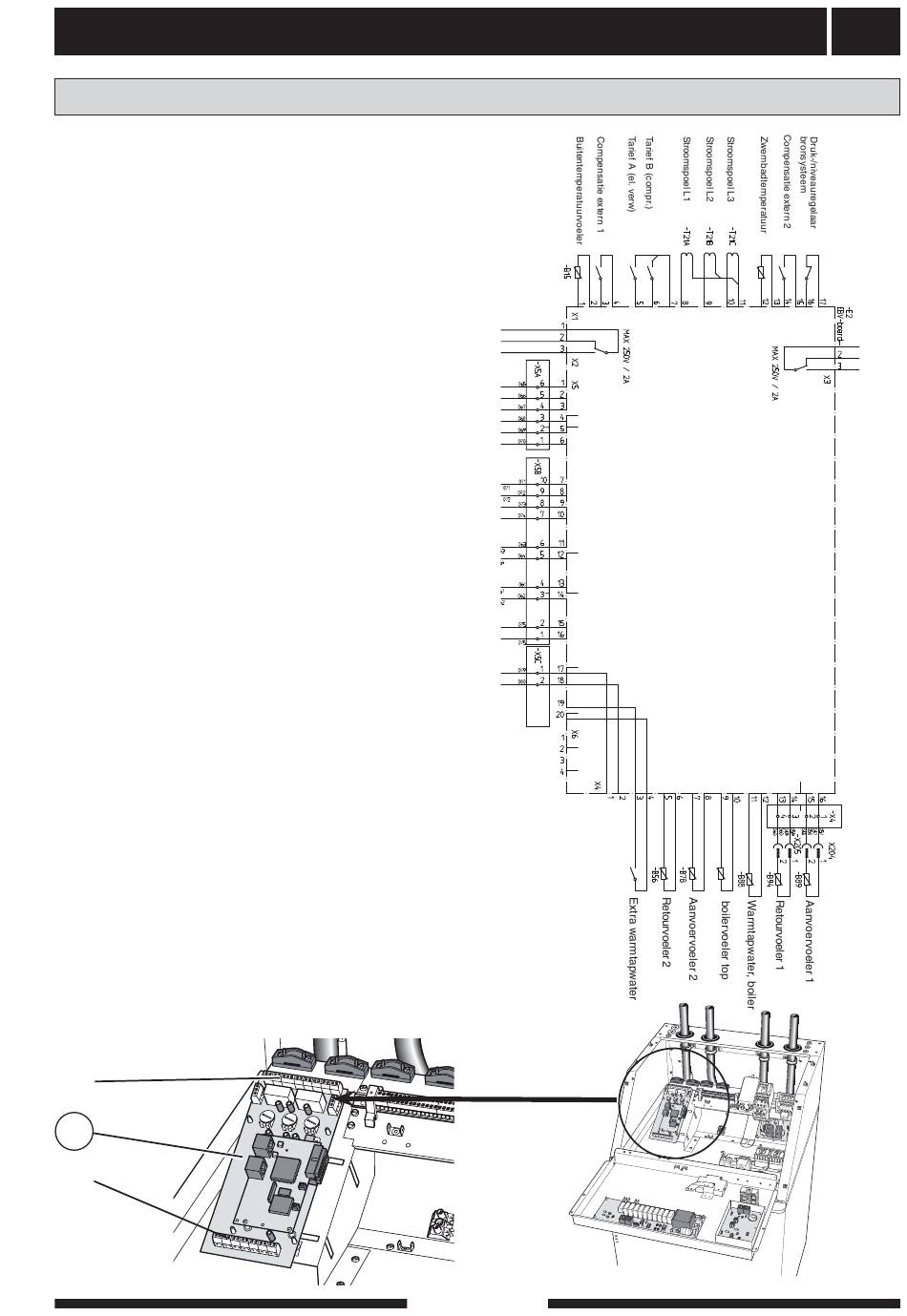

X1
2
X4
FIGHTER 1140
