32

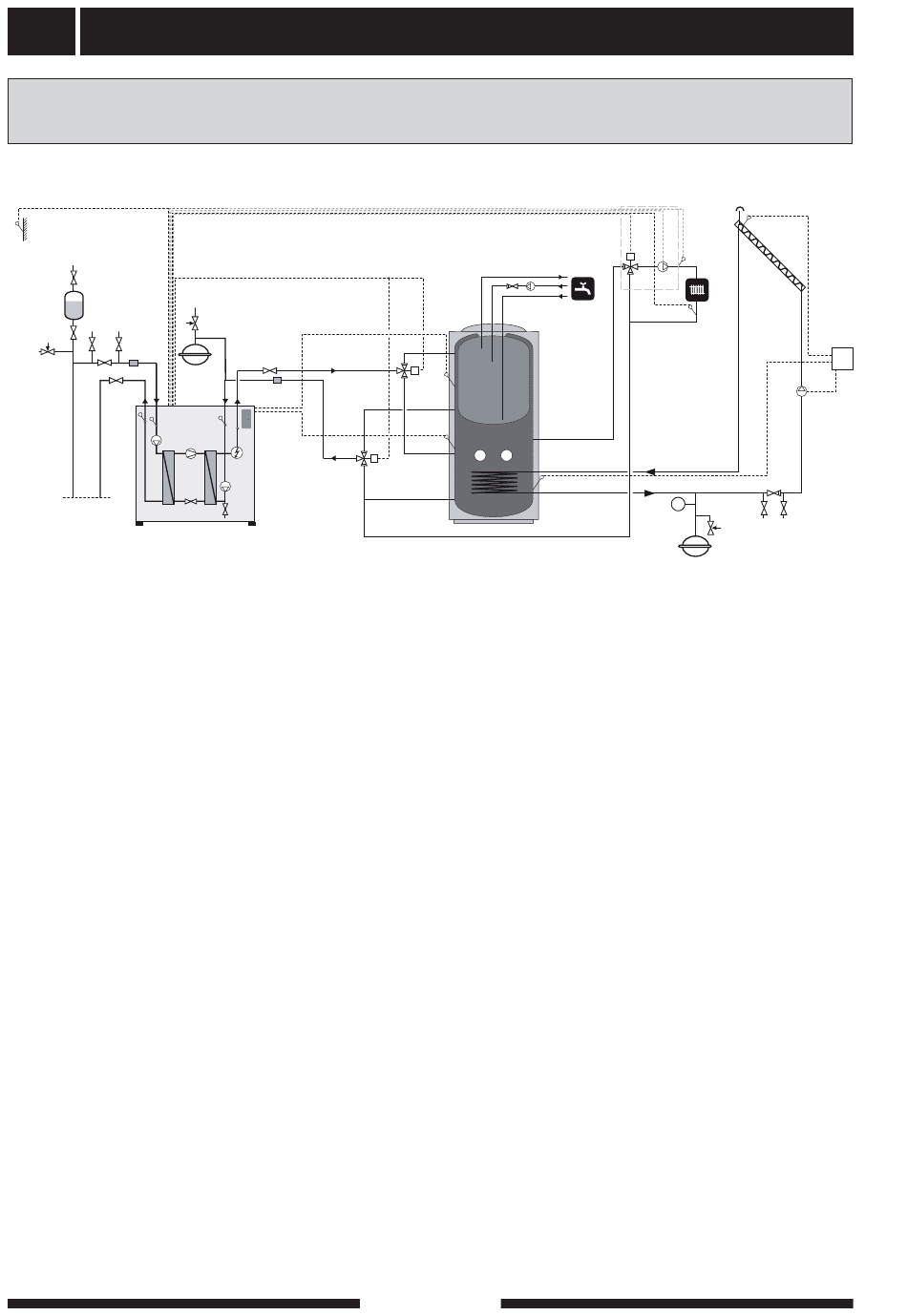

Mogelijkheid 5 – De FIGHTER 1140 gekoppeld aan VPAS
UG
NK
AV
SÄV
AV
SF
EXP
AV
BK/JK
Werkingsprincipe
De FIGHTER 1140 werkt met vaste temperatuurinstel-
ling bij het warmtapwaterdeel (boven) en met stookli-
jnregeling bij het verwarmingsdeel (onder) van de
VPAS.
Via de spoel in het onderste deel van de VPAS kan er
bijverwarming worden aangesloten, die niet vanaf de
warmtepomp wordt geregeld (bijv. een zonnepaneel).
Er kunnen twee dompelaars worden gekoppeld aan
de VPAS als extra bijverwarming. Deze worden echter
niet geregeld vanaf de warmtepomp.
Bij deze optie werkt de circulatiepomp uitsluitend met
tussenpozen.
Menuopties
Voor deze optie moeten de volgende selecties worden
verricht in:
■ Selecteer "Service" in menu 8.1.1.
■ Menu 9.2.13.1 "Koppelingstype", selecteer alt. "5".
■ Menu 9.2.13.2 "Binair 3 stappen" moet zijn geselect-
eerd.
■ Menu 9.2.13.3 "Warmwater", selecteer "Aan".
Let op! Bevestig deze instellingen door de warmte-
pomp uit en aan te zetten.
■ Menu 9.2.5 "Systeem 2 Aanwezig", selecteer "Aan".
■ In de submenu's van menu 3.0 zijn "Stooklijn 2",
"Versch. stooklijn 2" en max. en min. niveaus voor
het verwarmingssysteem van het huis nu ingesteld.
(stooklijnregeling)
SÄV
AV
SF
VP1
BV
CP (VVC)
VVG
VXV
FG
VXV
Stooklijnsysteem 1 onder menu 2.0 wordt 2 trappen
groter geselecteerd dan stooklijnsysteem 2.
Sensoraansluiting
Bij deze koppelingsoptie wordt de warmwatersensor
(VVG) in dompelbuis 8 van de VPAS geplaatst en
aangesloten op X4:11- 12.
Bij deze aansluitingsoptie moeten de randconnector
voor de aanvoerleidingssensor (FG) en de retoursen-
sor (RG) worden losgekoppeld, X4:13-16.
De aanvoerleidingssensor (FG) wordt in dompelbuis 9
van de VPAS geplaatst en wordt aangesloten op klem-
men X4:15-16. De bestaande retoursensor (RG) wordt
ontkoppeld van de randconnector en aangesloten op
X4: 13 – 14.
Driewegventielen aansluiten
Bij deze koppelingsoptie moeten beide driewegventie-
len parallel worden aangesloten op klemmenstrook
X6:7,8,10.
FIGHTER 1140
ESV 21
FG2
SV
CP
RG2
P
RC
