Schrauben M festziehen.
¬
Untere Schaltposition ist eingestellt.
P
Fertigstellung siehe Kapitel 4.7 - 4.9.
¬
4.7
Elektrischer Anschluss
Elektrischer Anschluss nur durch
qualifiziertes Fachpersonal
durchführen lassen!
Elektrischen Anschluss
¬
gemäß EN 60079-14 mittels
blau gekennzeichneter Kabel
durchführen!
Anschlusskabel durch die
¬
Kabelverschraubung einführen.
Anschlusskabel erst direkt vor der
¬
Schalterhalteplatte abmanteln.
Einzeladern zu den Anschlussklemmen
¬
verlegen.
Einzeladern entsprechend ablängen,
¬
um unnötig lange Kabelschleifen zu
vermeiden!
Einzeladern mit Aderendhülsen
¬
verpressen.
Einzeladern gemäß Anschlussplan an
¬
Anschlussklemmen anschließen.

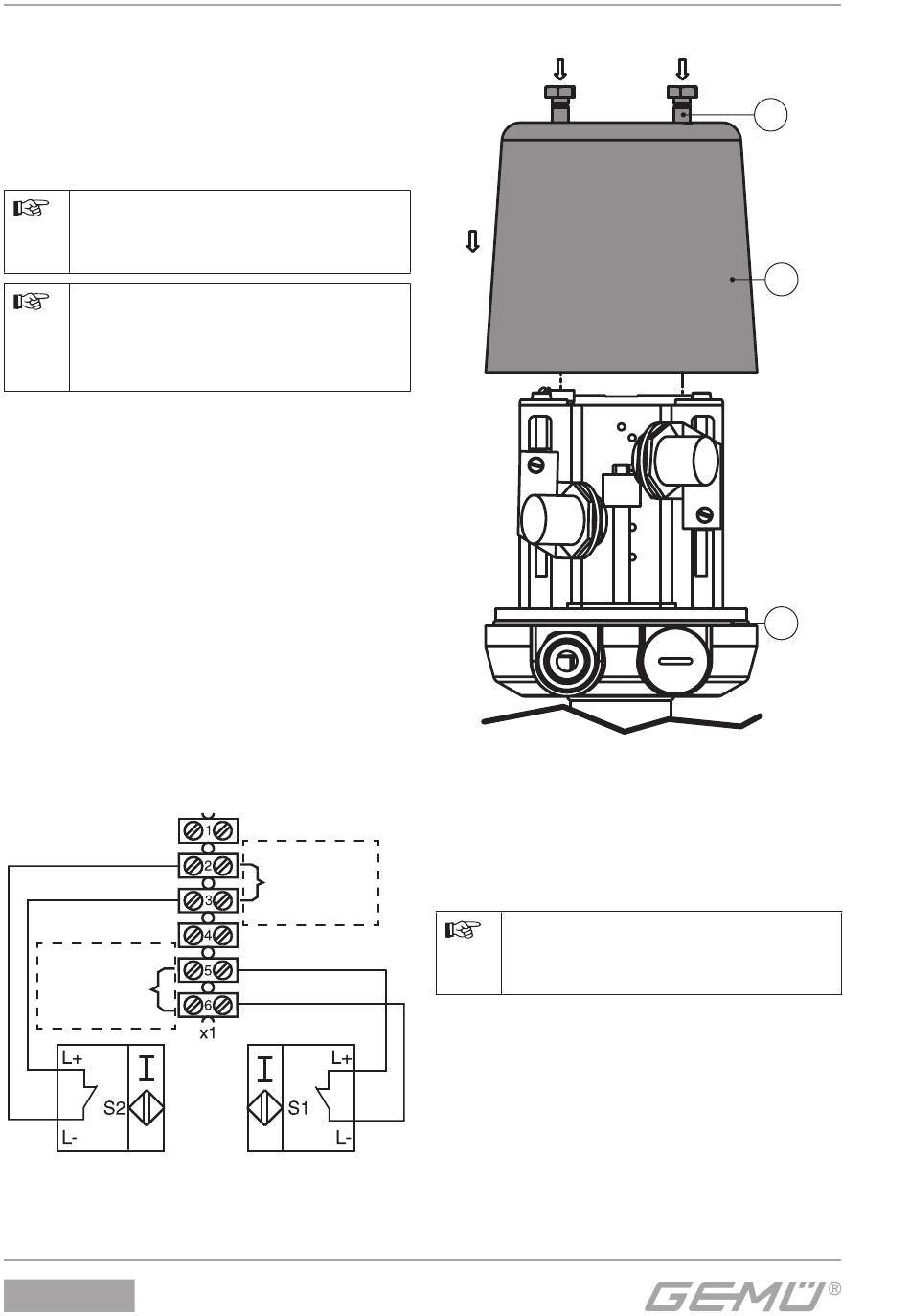

Anschlussplan Code 201
Einbaulage oben
Kunden-
seitiger
Anschluss
Endschalter AUF
1211
Kunden-
seitiger
Anschluss
Endschalter ZU
10 / 36
4.8
Abschluss der Montage
Nach Abschluss des elektrischen
¬
Anschlusses die Anschlusskabel straff
ziehen, jedoch zu starken Zug vermeiden.
Lage des Dichtrings R kontrollieren.
¬
Deckel H mit Muttern G aufstecken.
¬
Muttern G eindrehen.
¬
Auf einwandfreie Montage
¬
aller Dichtelemente und
Schraubverbindungen achten!
Stellungsrückmelder mit Spannung
¬
beaufschlagen.
Prozessventil auf- und zufahren, um
¬
die Schaltpositionen zu kontrollieren.
Müssen die Schaltpositionen nochmals
nachjustiert werden, Stellungsrückmelder
wieder spannungsfrei schalten.
G
H
R
