Elektrische installatie
5

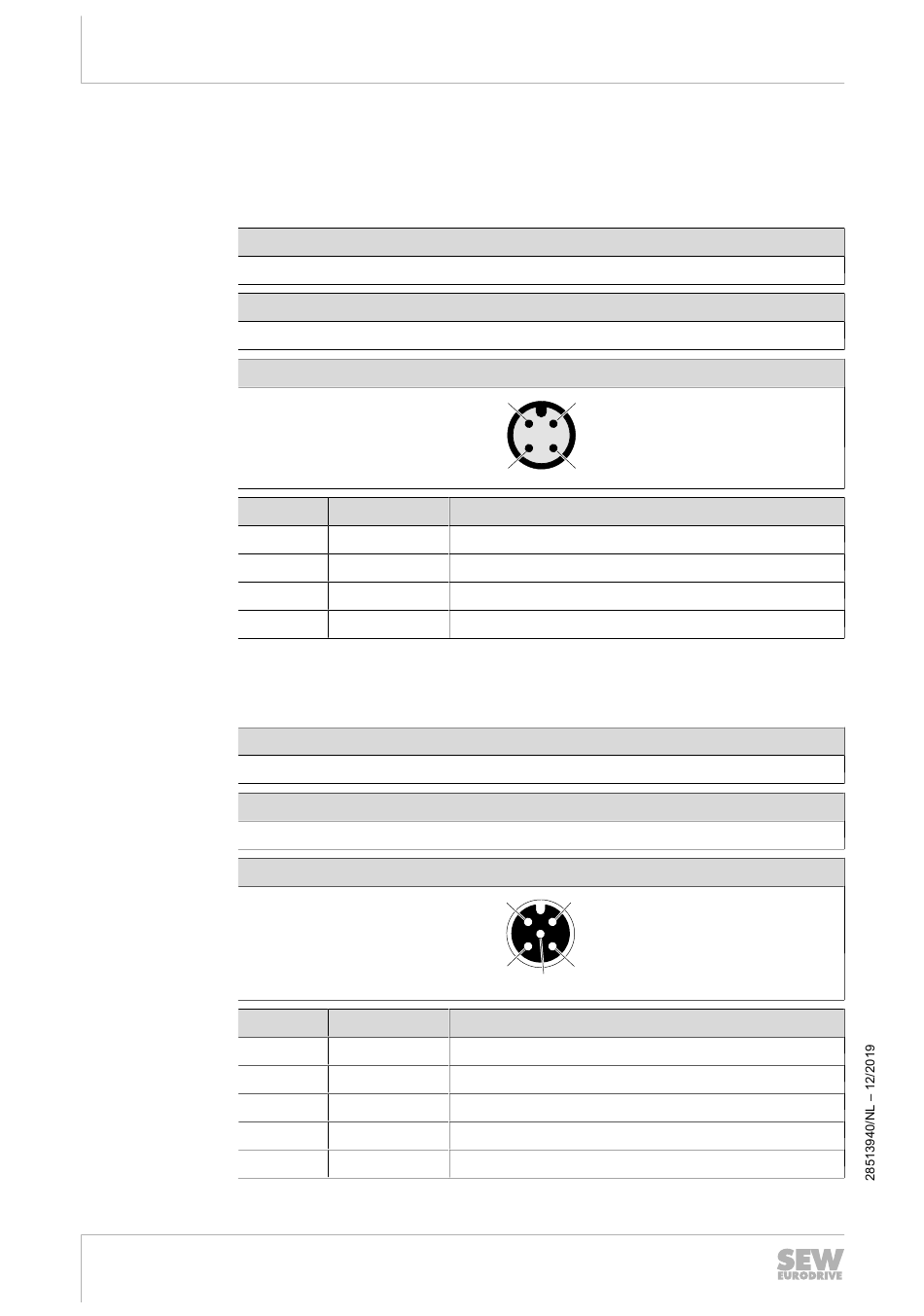

Aansluitingen MOVIFIT® compact met AS-interface
5.9
Aansluitingen MOVIFIT
5.9.1
X21: Aansluiting AS-interface
5.9.2
X22: Binaire ingang sensor 2
42
Technische handleiding – MOVIFIT
®
compact met AS-interface
In de onderstaande tabel is informatie over deze aansluiting opgenomen:
Functie
AS-interface – ingang
Aansluittype
M12, 4-polig, male, A-gecodeerd, recht afvoerpunt
Aansluitschema
Nr.
Naam
1
AS-interface +
2
n. c.
3
AS-interface −
4
n. c.
In de onderstaande tabel is informatie over deze aansluiting opgenomen:
Functie
Binaire ingang sensor 2
Aansluittype
M12, 5-polig, female, A-gecodeerd, recht afvoerpunt
Aansluitschema
Nr.
Naam
1
+24 V
2
n. c.
3
0V24
4
DI02
5
n. c.
®
compact
2
1
3
4
Functie
AS-interface +
Niet bezet
AS-interface −
Niet bezet
1
2
4
3
5
Functie
DC 24V-uitgang (sensorvoeding)
Niet bezet
0V24-referentiepotentiaal
Binaire ingang sensor 2
Niet bezet
interface
AS-
ompact met
MOVIFIT® c
en
Aansluiting
