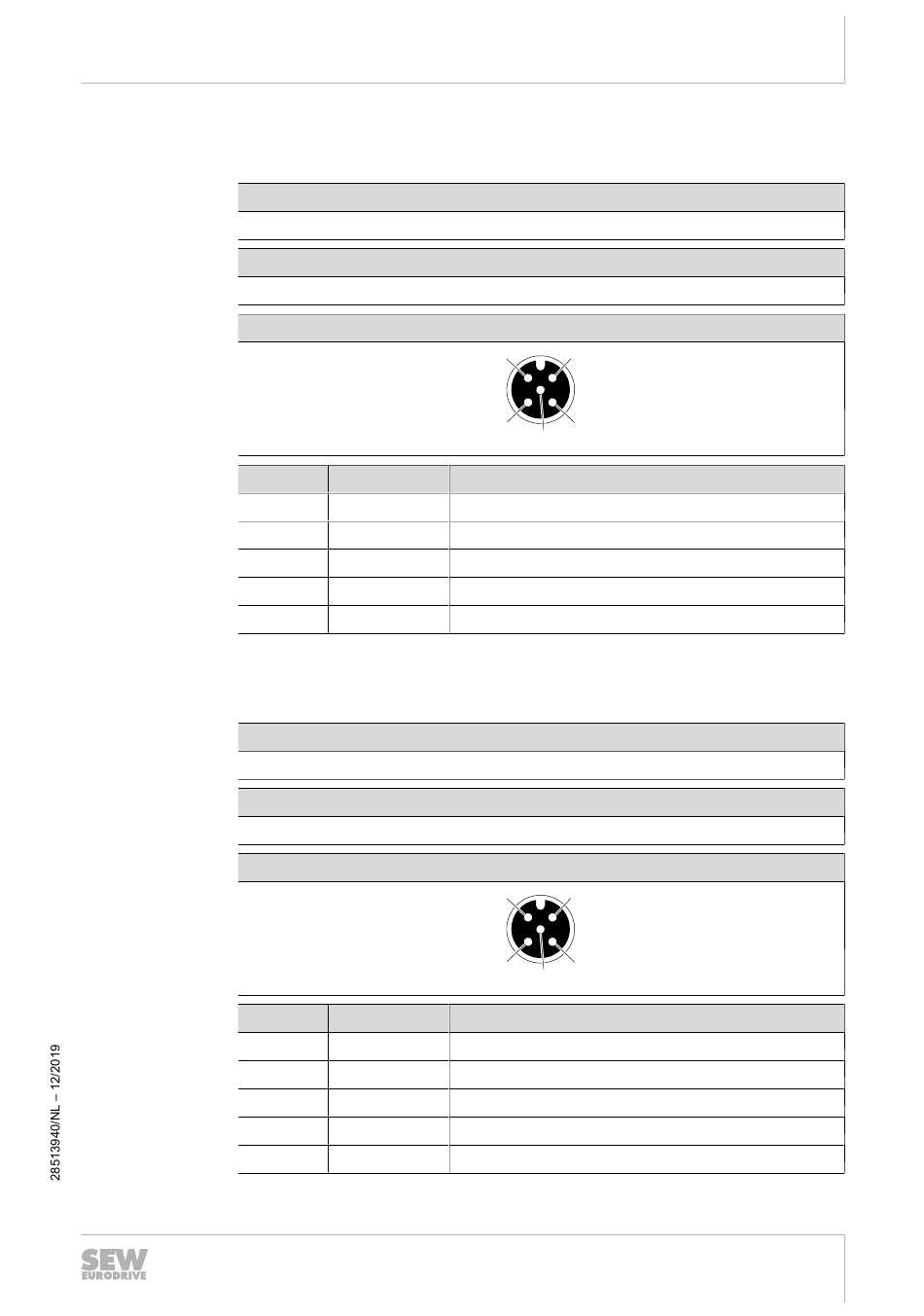

5.11.2
X32: Signaalingang DI02
In de onderstaande tabel is informatie over deze aansluiting opgenomen:
Functie
Binaire ingang DI02
Aansluittype
M12, 5-polig, female, A-gecodeerd, recht afvoerpunt
Aansluitschema
Nr.
1
2
3
4
5
5.11.3
X33: Signaalingang DI03
In de onderstaande tabel is informatie over deze aansluiting opgenomen:
Functie
Binaire ingang DI03
Aansluittype
M12, 5-polig, female, A-gecodeerd, recht afvoerpunt
Aansluitschema
Nr.
1
2
3
4
5
Aansluitingen MOVIFIT® compact met S-bus-interface
1
4
Naam
Functie
+24 V
24 V DC-uitgaande zijde
n. c.
Niet bezet
0V24
0V24-referentiepotentiaal
DI02
Binaire ingang DI02
n. c.
Niet bezet
1
4
Naam
Functie
+24 V
24 V DC-uitgaande zijde
n. c.
Niet bezet
0V24
0V24-referentiepotentiaal
DI03
Binaire ingang DI03
n. c.
Niet bezet
Elektrische installatie
2
3
5
2
3
5
Technische handleiding – MOVIFIT
5
49
®
compact
