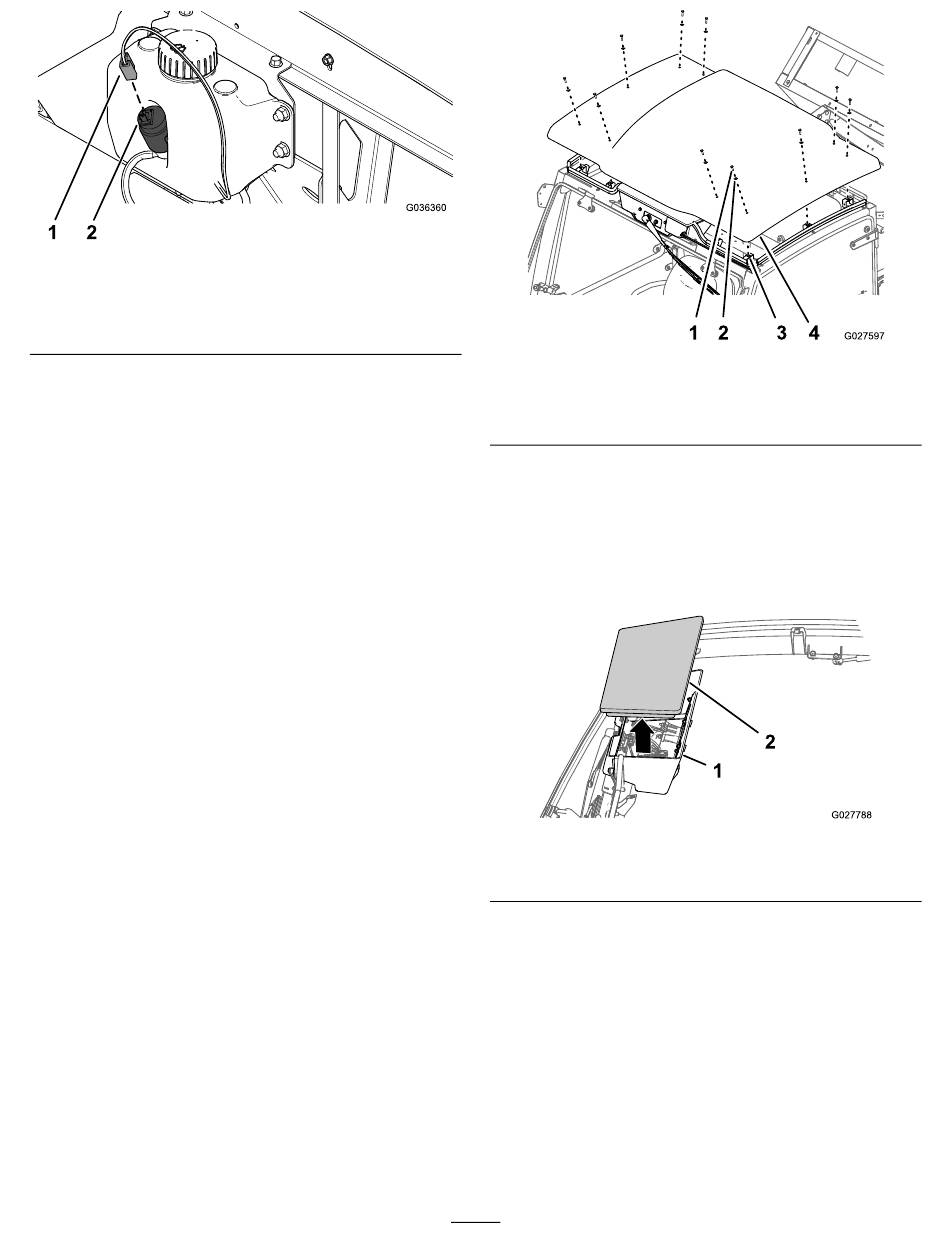

Figuur 12
1. Busconnector met 2
contacten (kabelboom)
De accu aansluiten
1.
Koppel de minkabel aan; raadpleeg uw
Gebruikershandleiding.
2.
Laat de laadbak zakken en sluit de motorkap;
raadpleeg uw Gebruikershandleiding.
De set voor ruitensproeier-
vloeistof monteren
Voor modellen uit de HD serie
Het dakpaneel verwijderen
Gewicht dakpaneel: 9,5 kg
1.
Verwijder de 10 bouten (¼" x 1") en 10
afdichtringen (¼") waarmee het dakpaneel aan
de steunbeugels van het dak van de cabine is
bevestigd
(Figuur
Opmerking:
Bewaar de bouten en ringen
voor de montage van het dakpaneel in
van het dakpaneel en het dakpaneel monteren
(bladz.
11).
2. Stekker met 2
platte contacten
(sproeiervloeistofpomp)
13).
De plug
g036360
1. Bout (¼" x 1")
2. Afdichtring (1/4")
2.
Til het dakpaneel recht omhoog op en verwijder
het van de cabine van de machine.
Opmerking:
dakpaneel neerzet zodat u het oppervlak en de
randen van het paneel niet beschadigt.
3.
Verwijder de plug uit de dakconsole
1. Dakconsole
De sproeiervloeistoftank monteren
1.
Monteer de sproeiervloeistoftank op de
beugelbevestiging voor het sproeierreservoir;
gebruik hierbij 2 slotbouten (5/16" x ¾") en 2
borgmoeren (5/16") zoals afgebeeld op
15.
5
Figuur 13
3. Steunbeugel van dak
4. Dakpaneel
Wees voorzichtig wanneer u het
(Figuur
Figuur 14
2. Plug
g027597
14).
g027788
Figuur
