3.

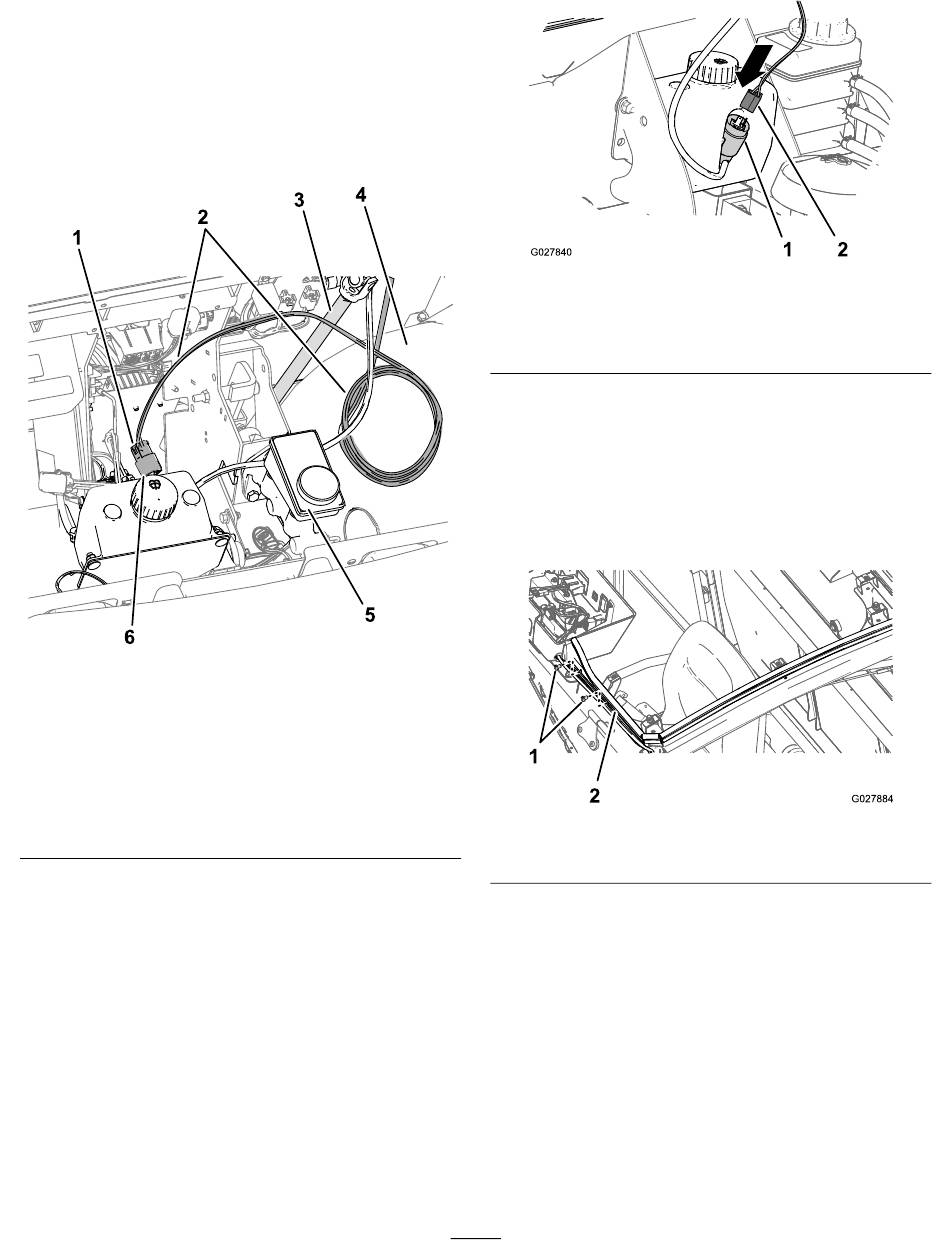

Leid de kabelboom naar voren, tussen het
spatscherm en de stuurkolom
Figuur
45).
4.
Leid de kabelboom voor de sproeiervloeistof-
pomp naar binnen, naar de sproeiervloeistoftank,
en lijn de kabelboom uit met de stekker met 2
platte contacten op de motor van de sproeier-
vloeistofpomp
(Figuur
1. Connector met 2 contacten
(kabelboom van de
sproeiervloeistofpomp)
2. Kabelboom van
sproeiervloeistofpomp
3. Stuurkolom
De kabelboom aansluiten op de
sproeiervloeistofpomp
1.
Lijn de connector met 2 contacten van de
kabelboom voor de sproeiervloeistofpomp uit
met de stekker met 2 platte contacten van de
sproeiervloeistofpomp
(Figuur 44
45).
Figuur 45
4. Spatbord
5. Hoofdremcilinder
6. Stekker met 2
platte contacten
(sproeiervloeistofpomp)
(Figuur
46).
en
1. Stekker met 2
platte contacten
(sproeiervloeistofpomp)
2.
Duw de stekker van de kabelboom op de pomp
tot de stekker niet meer verder kan
De kabelboom bevestigen
1.
Verwijder de 2 kabelklemmen waarmee de
kabelboom van de cabine is bevestigd aan het
cabineframe vooraan links
g444055
1. Kabelklemmen
2.
Bevestig 2 druknagels op de plaats waar u de
kabelklemmen hebt verwijderd in stap
47
en
16
Figuur 46
2. Connector met 2 contacten
(kabelboom van de
sproeiervloeistofpomp)
(Figuur
Figuur 47
2. Cabineframe
Figuur
48).
g027840
(Figuur
46).
47).
g027884
1 (Figuur
