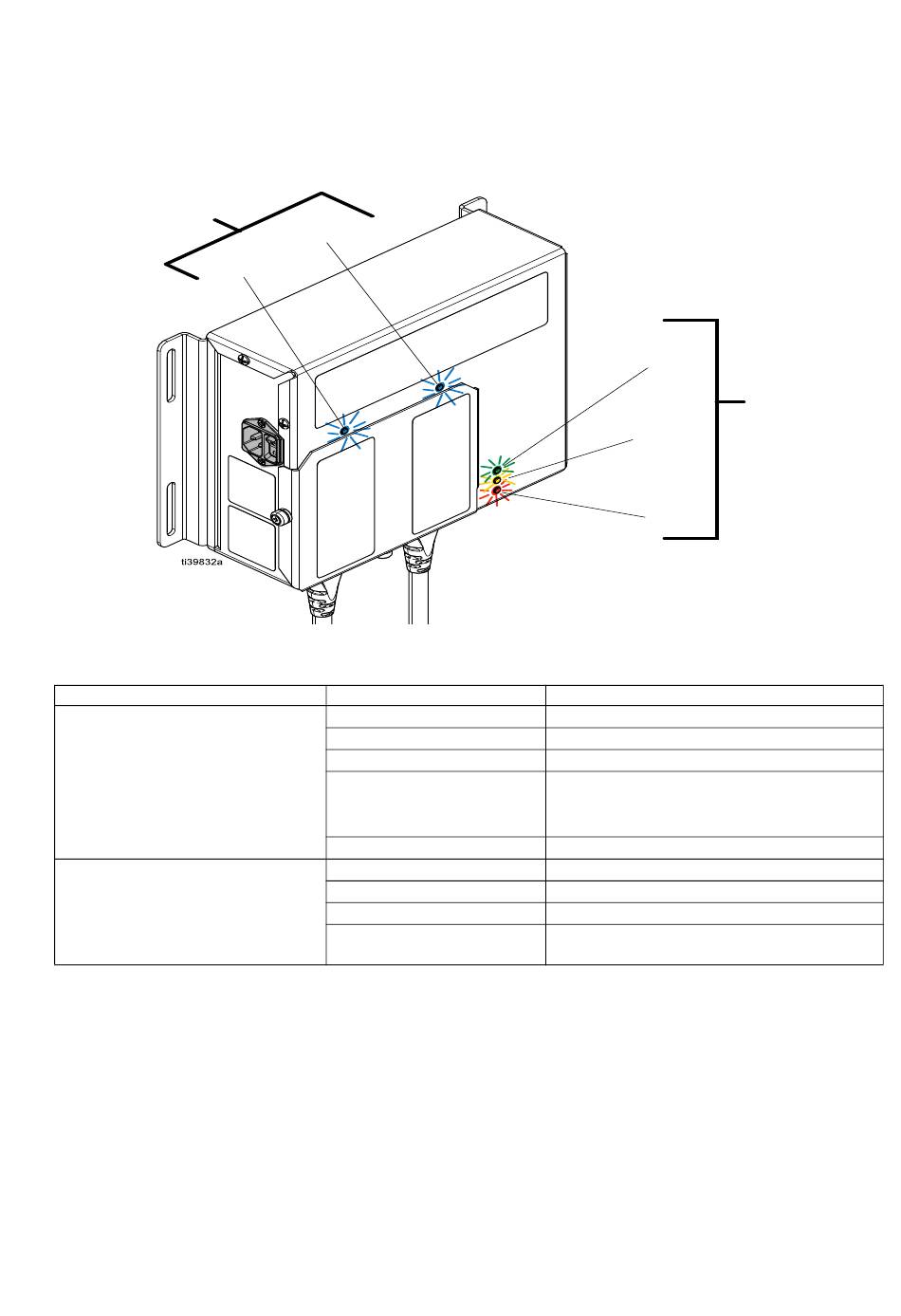

Pompstatus LED's
De transferpompregelaar (TPC) gebruikt vijf LED's om de huidige status van de pompen en TPC aan te geven.
De twee LED's aan de bovenzijde hebben betrekking op de status van de elektrische motor (A links, B in het midden).
De drie LED's rechtsonder zijn de TPC-status-LED's.
A/B Motor
A Blauw
Definities van LED-status
LED
Statuslampjes A/B van elektrische
motor
OPMERKING: De statuslampjes A/B
voor de elektrische motor blijven
tot een minuut branden nadat de
hoofdschakelaar (ZP) is uitgeschakeld.
TPC-status
3A8775H
B Blauw
Condities
Uit
Rood en blauw
Paars
Blauw
Rood
Doorlopend groen
Geel knipperend
Rood, gestaag knipperend
Rood, onregelmatig
knipperend of doorlopend aan
Groen
Geel
Rood
Omschrijving
Geen AC-stroom gedetecteerd
Opstarten
Stationair
Aan:
•
1 flits voor bovenste omschakeling
•
2 flitsen voor onderste omschakeling
Fout
Laagspanningsvermogen op module toegepast
Actieve communicatie
Software-update in uitvoering
Modulefout aanwezig
Bediening
TPC-status
19
