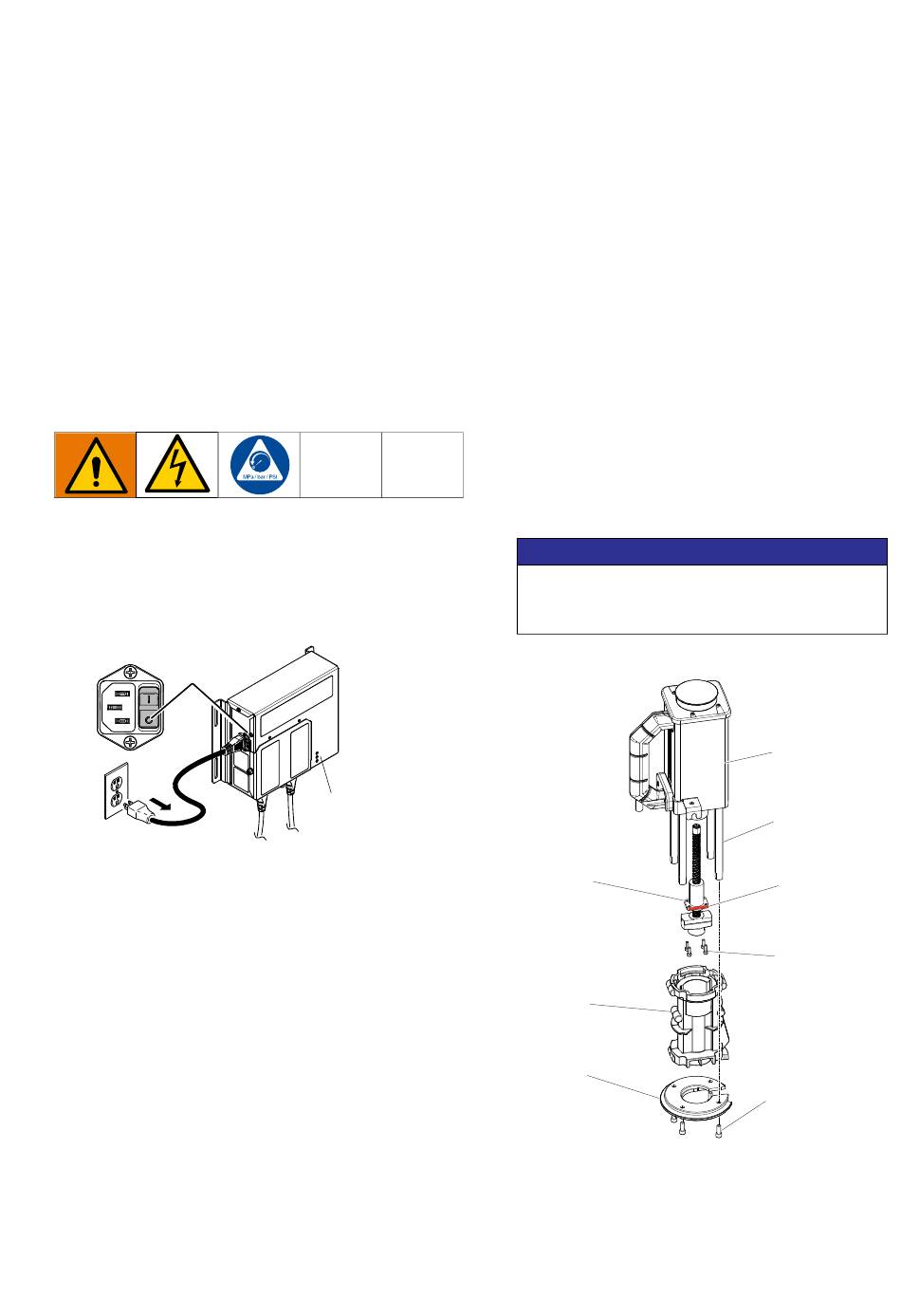

De kogelomloopspil vervangen
Benodigd gereedschap
•
Inbussleutel 3/16 inch
•
Inbussleutel 3 mm
•
Steeksleutel van 24 mm
•
Open moersleutel van 7/16 inch
•
Momentsleutel voor een koppel van 25-125 in-lb
(2,8-14,1 N•m)
•
Synthetisch smeermiddel met Syncolon (PTFE)
•
Schroefdraadborging gemiddelde sterkte
•
Rubberen hamer
Het systeem spanningsloos maken
1.
Voer de Drukontlastingsprocedure uit op pagina 15.
2.
Voer de uitschakelprocedure in de gebruikshandleiding
van uw Reactor 3 uit.
3.
Zet de TPC-schakelaar (ZP) op OFF en haal de stekker
uit het stopcontact.
ZP
ti40939a
4.
Wacht vijf minuten tot de stroom is verdwenen voordat
u onderhoud uitvoert.
3A8775H
TPC
Demontage kogelomloopspil
1.
Zie De elektrische motor verwijderen, pagina 16.
2.
Gebruik een inbussleutel 3/16 in. om vier bevestigingen
(207) van de onderkant van de montageklemring (206)
te verwijderen.
3.
Verwijder de montageklemring (206) van de trekstangen
(203).
4.
Schuif de geleiderdeksel (208) van de trekstangen (203).
OPMERKING: Het kan nodig zijn de deksel eruit te
tikken met een rubberen hamer.
5.
Plaats het open uiteinde van een sleutel 24 mm op
de vlakke zijden (FL) van de kogelomloopspil (204) om
verdraaiing te voorkomen en gebruik een inbussleutel
3 mm om de vier bevestigingsmiddelen (205) te
verwijderen waarmee de kogelomloopspil aan de
motor (201) is bevestigd.
OPMERKING: Gebruik het open uiteinde van een
sleutel 7/16 in. om een trekstang (203) te verwijderen
als er extra ruimte nodig is om bij de vlakke zijden (FL)
van de kogelomloopspil (204) te komen.
Gebruik niet het kogeleinde van een inbussleutel
om de vier bevestigingsmiddelen te verwijderen.
Er kan schade ontstaan.
6.
Schuif de kogelomloopspil (204) uit de motor (201).
204
208
206
ti40976b
Repareren
LET OP
201
203
FL
205
207
25
