Repareren

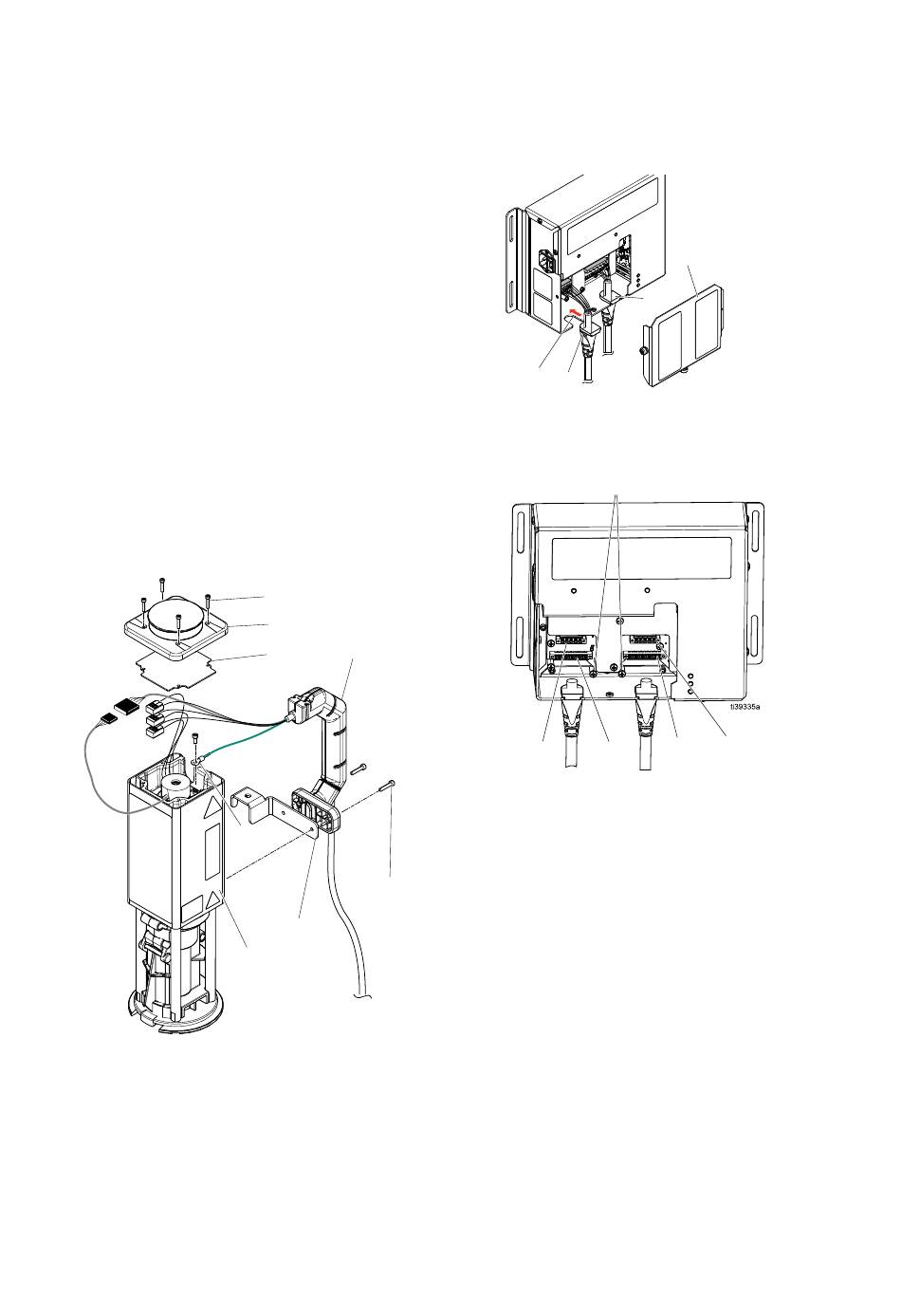

Montage van het motoruiteinde
1.
Monteer de handgreep (213) in de groef in de
motorbehuizing.
2.
Monteer de montagebeugel (211) in de handgreep
(213), tussen de handgreep en de motor (201).
3.
Gebruik een inbussleutel van 3,0 mm om de twee
schroeven (212) in de handgreep (213) te monteren
en draai ze aan tot 2,3-2,8 N•m (20-25 in-lb).
4.
Installeer het bevestigingsmiddel door de ringklem
van de aarddraad (GW) op de motorkabel. Gebruik
een inbussleutel 2,5 mm om de draad op de
motorbehuizing aan te sluiten.
5.
Verbind de 8-pins pulsgeverconnector met de 8-pins
connector van de motorkabel.
6.
Verbind de drie draden van de motor met de drie draden
van de motorkabel (kleur van de draden hoeft niet
overeen te komen).
7.
Installeer de metalen kabelsteunvolgplaat (209) en de
plastic deksel (214).
8.
Gebruik een inbussleutel 2,5 mm om de vier schroeven
(215) in de bovenkant van de motor te installeren en
draai aan tot 20-25 in-lb (2,3-2,8 N•m).
22
215
214
213
209
GW
212
211
201
ti40973b
TPC-einddemontage
1.
Gebruik een kruiskopschroevendraaier nr. 2 om de
bouten los te draaien en de TPC-toegangsdeksel (ZC)
te verwijderen.
ZS
ZA
2.
Gebruik een 1/4 in. of 6 mm gesleufde schroevendraaier
om de sluiting (groen) van de aarddraad op de te
vervangen kabel te verwijderen.
Aardingsschroef
J1A
J2A
3.
Gebruik een 1/8 in. of 3 mm gesleufde schroevendraaier
om de schroeven op beide connectoren (J1A/J2A of
J1B/J2B) van de te vervangen kabel los te draaien.
4.
Koppel beide connectoren (J1A/J2A of J1B/J2B) los
van de printplaat van de TPC.
5.
Til de trekontlasting van de motorkabel (ZA of ZB) uit
de groef (ZS) in de TPC.
TPC-eindmontage
1.
Volg de procedure Installeer de Regelaar
transferpomp (TPC) op pagina 12.
Kalibratie
Nadat de motorkabel is vervangen, moet de pomp
gekalibreerd worden. Zie de bedieningshandleiding
van de Reactor 3 voor instructies over kalibratie.
ZC
ZB
ti39325b
J1B
J2B
3A8775H
