De Kabelboom Monteren - Toro Grandstand Revolution Installatie-Instructies
Knipperlichtset
Inhoudsopgave
3
De kabelboom monteren
Benodigde onderdelen voor deze stap:
1
Kabelboom
33
Kabelbinder
Procedure
1.

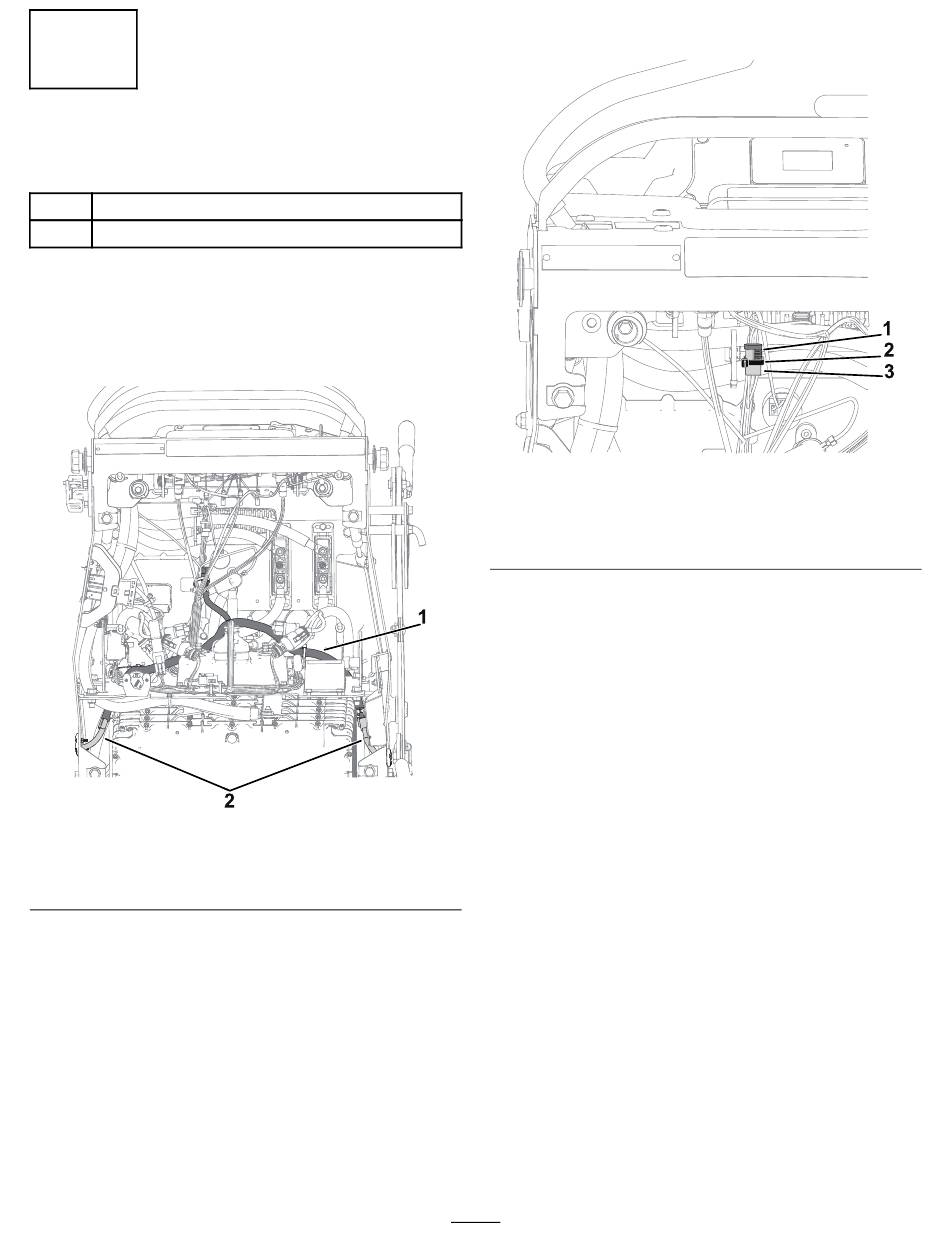

Leid de kabelboom zoals hieronder getoond
en sluit hem aan op de 2 connectoren van de
kabelboom van het licht.
1. Kabelboom
Figuur 5
2. Connector van kabelboom
van licht
2.
Verwijder de kabelbinder en het dopje van de
hoofdconnector van de kabelboom.
1. Dop
2. Kabelbinder
3.
Bevestig de hoofdconnector van de kabelboom
aan de connector van de kabelboom van het
licht.
4.
Zorg ervoor dat de connectoren volledig op
de polen zitten. Gebruik een kabelbinder
om de kabelboom van het licht losjes aan de
hoofdkabelboom te bevestigen.
5.
Gebruik de resterende 2 kabelbinders om de
kabelboom van het licht aan de machine te
bevestigen.
g500722
4
Figuur 6
3. Hoofdconnector van
kabelboom
g500817
