Montage
3.5.8

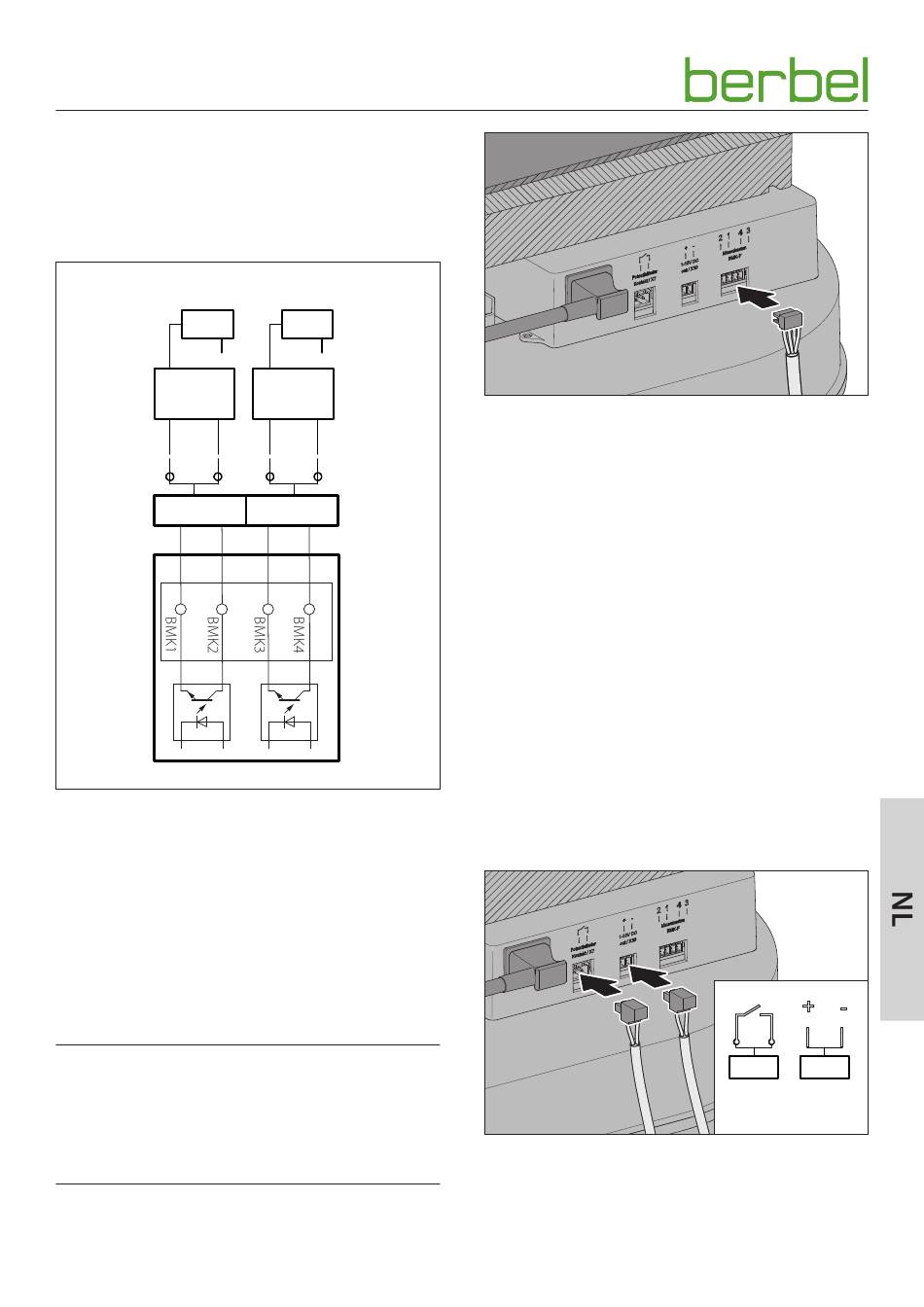

Accessoires aansluiten
Afhankelijk van de montagesituatie worden aanwezige
accessoires aangesloten:
y Muurdoorvoer
De handleidingen van de accessoires opvolgen.
12 V DC
E
D
C
12 V DC
1
2
B
BMK-F
A
–
+
–
+
A Schakelkast
y BMK1: contact muurdoorvoer, collector optocoupler,
max. 12 mA / 12 V DC, veilig galv. gescheiden
y BMK2: contact muurdoorvoer, emitter optocoupler,
max. 12 mA / 12 V DC, veilig galv. gescheiden
B Klem „BMK-F" voor aansluiting muurdoorvoer
C Besturingsleiding van de muurdoorvoer
D Muurdoorvoer
E Netdeel muurdoorvoer
Het aansluiten gebeurt via een 4-polige aansluitstekker onder
het servicedeksel.
D ATTENTIE!
Gevaar voor beschadigingen door verkeerde aansluiting!
Een het verkeerd aansluiten van de polen van de besturings-
leiding kan tot beschadigingen van de elektronica leiden.
☞ Let er bij het aansluiten van de besturingskabel op dat de
draden correct zijn toegewezen.
6005314_a – 20.11.2020
12 V DC
E
D
C
3
4
B
BMK-F
ST3
–
+
–
+
Muurdoorvoer
☞ Sluit de muurdoorvoer als volgt aan:
y ader 1 (zwarte ader bij gebruik van de adapterkabel)
op klem 1
y ader 2 (bruine ader bij gebruik van de adapterkabel)
op klem 2
y De muurdoorvoer is gesloten, als het aansturingscontact
geopend is.
y De muurdoorvoer is geopend, als het besturingscontact
gesloten is.
Raamcontactschakelaars BKF DL kunnen via een extra
regeling (optioneel) worden aangesloten.
☞ Contact opnemen met uw dealer of de klantenservice.
3.5.9
Lichtbron aansluiten (optioneel)
Bij het apparaat is het aansluiten van externe lichtbron
mogelijk, die via het apparaat kan worden aangestuurd.
D „4.4.11 Functie licht (optioneel)" (pagina 30).
Het aansluiten gebeurt via de 2-polige aansluitstekker onder
het servicedeksel.
X7
max. 230 V AC / 6 A – Aansluiting potentiaalvrij
contact (vermogen max. 1380 W)
X10
1-10 V DC – Aansluiting alleen voor lichtbronnen
met dimbare ingangen
1
2
1
2
X7
X10
230 V AC
1-10 V DC
out
21
