Bedieningselementen en aansluitingen
Algemeen
Naar aanleiding van software-updates kunnen functies op uw apparaat beschik-
baar zijn die in deze gebruiksaanwijzing niet zijn beschreven (of omgekeerd). Bo-
vendien kunnen enkele afbeeldingen in geringe mate afwijken van de bedienings-
elementen op uw apparaat. De werking van deze bedieningselementen is echter
gelijk.
Veiligheid
Gevaar door verkeerde bediening en verkeerd uitgevoerde werkzaamheden.
Dit kan ernstig letsel en schade aan eigendommen veroorzaken.
▶
▶
▶
Kouddraadtoe-
voer voorzijde
(3)
(2)

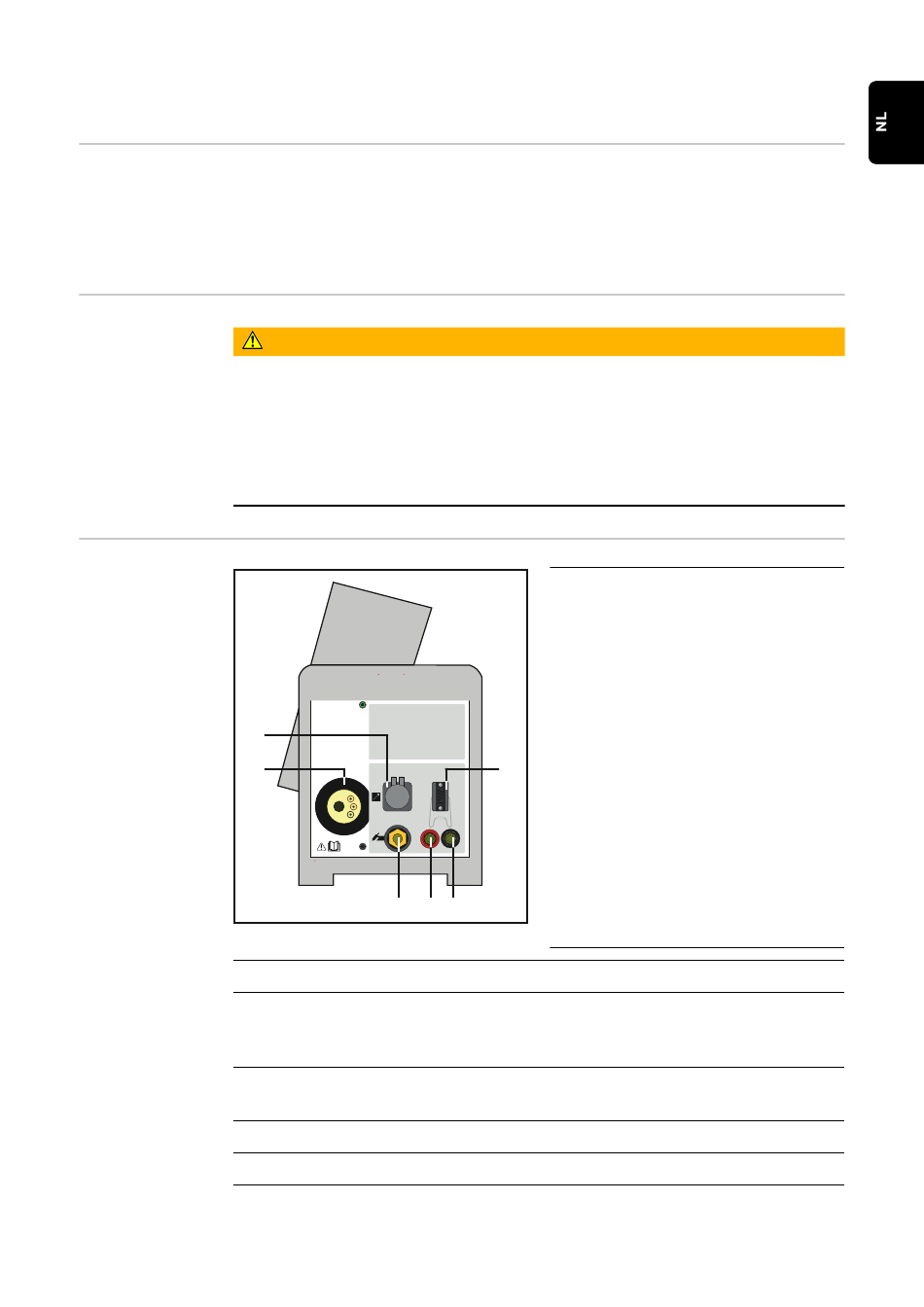

Voorzijde
(2)
(3)
(4)
(5)
(6)
GEVAAR!
Alle werkzaamheden en functies die in dit document worden beschreven,
mogen uitsluitend door technisch geschoold personeel worden uitgevoerd.
U dient dit document volledig te lezen en te begrijpen.
Zorg dat u alle gebruikersdocumentatie van dit apparaat en van alle systeem-
componenten, met name veiligheidsvoorschriften, leest en begrijpt.
(1)
(6)
Aansluiting Draadtoevoer
Aansluiting LocalNet
gestandaardiseerde aansluitbus voor systeemuitbreidingen (bijv. afstands-
bediening, JobMaster-brander enz.)
Aansluiting branderbesturing
voor aansluiting van de stuurstekker van de lasbrander
Aansluiting Watervoorloop (blauw)
Aansluiting Waterterugloop (rood)
(1)
Aansluiting Lasbrander / (-)
stroombus
in combinatie met een Magic-
Wave-stroombron voor het aan-
sluiten van:
-
-
(4)
in combinatie met een TransTig-
stroombron voor het aansluiten
van:
-
-
(5)
een TIG-lasbrander
de elektrodekabel bij het
elektrodelassen
een TIG-lasbrander
de elektrode- of aardleiding
bij het elektrodelassen (af-
hankelijk van elektrodenty-
pe)
19
