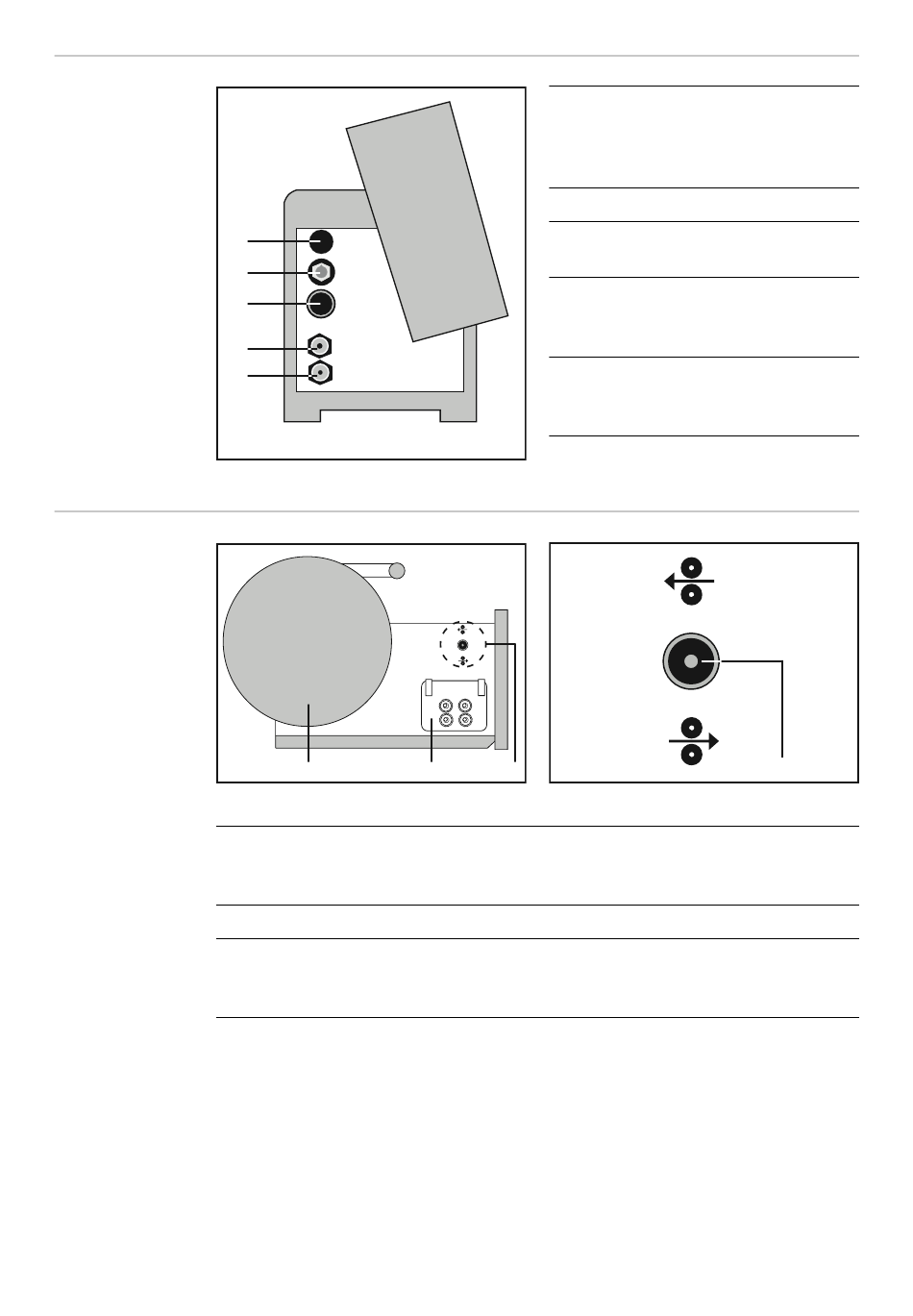

Kouddraadtoe-
voer achterzijde
(1)
(2)
(3)
(4)
(5)
Achterzijde
Kouddraadtoe-
voer rechter zij-
de
Zijaanzicht
(1)
(2)
(3)
Voor het vergemakkelijken van een precieze positionering van de lasdraad vindt
bij het indrukken en vasthouden van de toets Draadinvoer/ draadterugloop (3) het
volgende verloop plaats:
20
(1)
(2)
Aansluiting Lasbrander / (-) stroombus
voor de bevestiging van gestandaardiseerde draadspoelen tot max. 16 kg
(35.27 lbs) en een diameter van max. 300 mm (11.81 in)
4-rollenaandrijving
Toets Draadinvoer / draadterugloop
-
Draadinvoer: Toets naar beneden drukken
-
Draadterugloop: Toets naar boven drukken
(1)
Opening stuurbus
voor het aansluiten van een las-
brander met conventionele
stuurstekker
(2)
(+)-bus met bajonetsluiting
(3)
Aansluiting LocalNet
Verbindingsslangpakket
(4)
Aansluiting Waterterugloop
(rood)
Verbindingsslangpakket
(5)
Aansluiting Watervoorloop
(blauw)
Verbindingsslangpakket
(3)
Gedetailleerd aanzicht toets Draadinvoer /
draadterugloop
(3)
