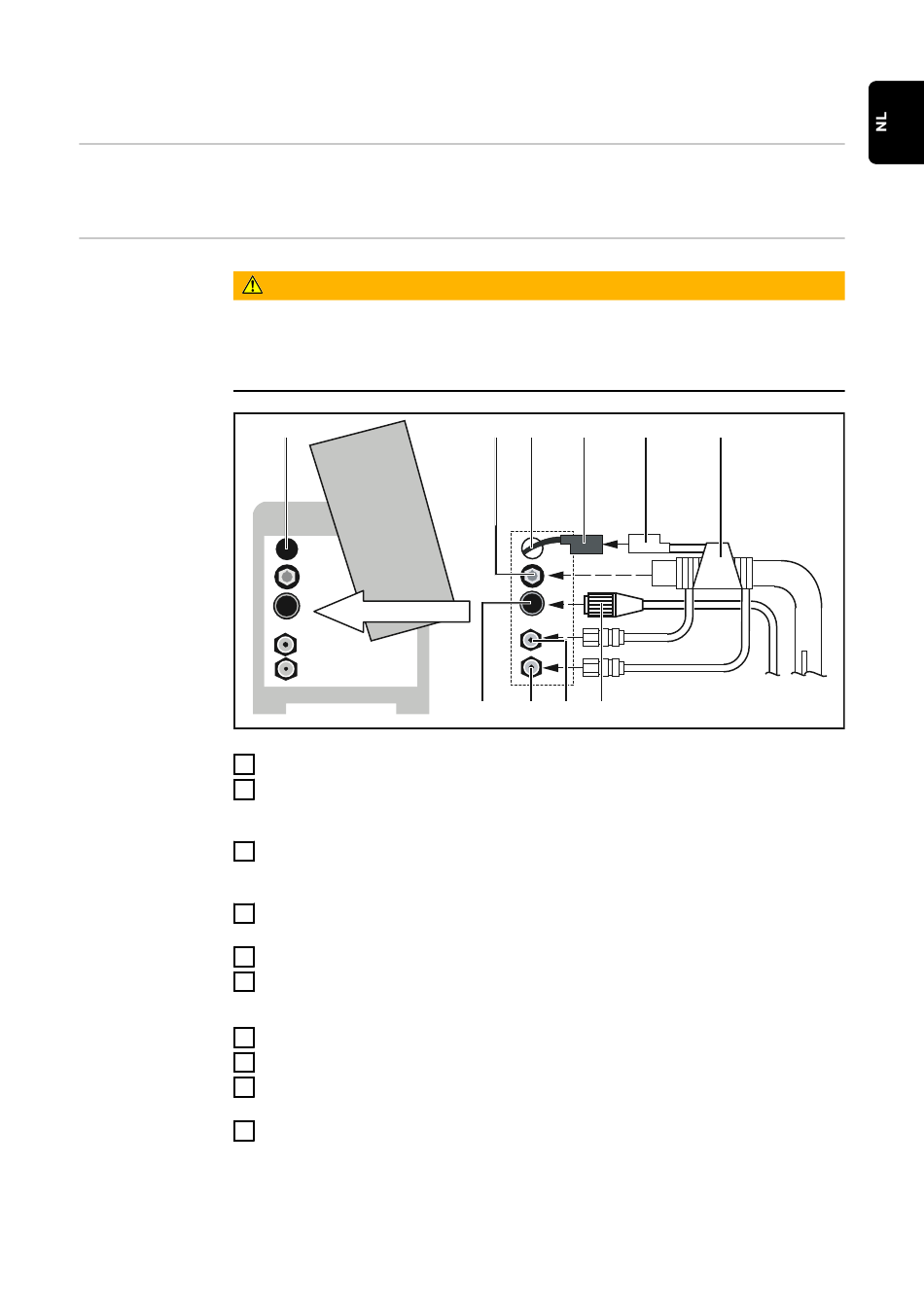

Kouddraadtoevoer met stroombron verbinden
Algemeen
De kouddraadtoevoer wordt door middel van een verbindingsslangpakket met de
stroombron verbonden.
Kouddraadtoe-
voer met
stroombron ver-
Gevaar door incorrecte montage
binden
Dit kan ernstig letsel of schade aan eigendommen veroorzaken
▶
1
2
3
4
5
6
7
8
9
10
GEVAAR!
De beschreven werkstappen pas doorlopen nadat de handleiding volledig is
gelezen en begrepen
(
) 1
Netschakelaar voor de stroombron in stand "Off" zetten
Rechter zijdeel van de toevoer openen:
-
2 schroeven losdraaien
-
Zijdeel omhoog draaien
Als de gebruikte lasbrander in plaats van een aansluitbus LocalNet beschikt
over een conventionele stuurstekker:
-
Blinde afdekking (1) voor opening (3) verwijderen
Stuurbus (4) door opening (3) leiden
-
Blinde afdekking (1) voor opening (3) verwijderen
Stuurstekker (5) op aansluiting branderbesturing (4) aansluiten
Bajonetstekker laspotentiaal (6) op stroombus (2) aansluiten en door middel
van draaien vergrendelen
Stekker LocalNet (7) op aansluiting LocalNet (10) aansluiten
Wartelmoer van de stekker LocalNet (7) vastdraaien
Leidingen watervoorloop en waterterugloop, indien aanwezig, met de juiste
kleuren op de steekaansluitingen (8) en (9) aansluiten
Rechter zijdeel van de kouddraadtoevoer sluiten:
-
Zijdeel dichtdraaien
-
Zijdeel met 2 schroeven vastzetten
(
) 2
(
) 3
(
) 4
(
) 5
(10)
(9)
(8)
(7)
(
) 6
23
