FC 300 Programmeerhandleiding
2.6.4. Aan/uitlopen
3-4* Ramp 1
Configureer de aan/uitloopparameters voor elk van de vier aan/uitlopen (par. 3-4*, 3-5*, 3-6* and 3-7*): type aan/uitloop, aan/uitlooptijden (duur van
acceleratietijden en deceleratie) en het niveau voor de schokcompensatie voor S-curven.

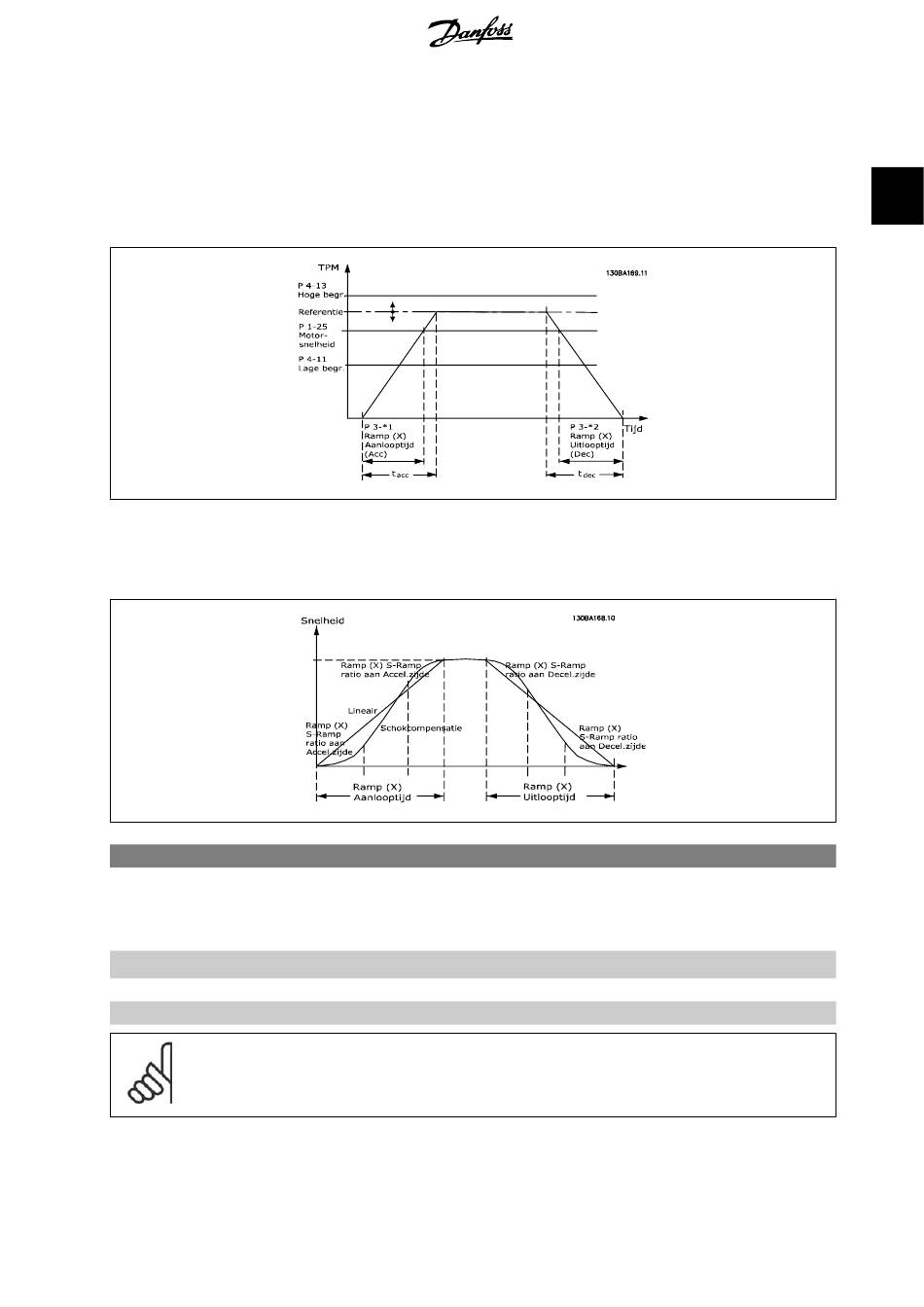

Stel eerst de lineaire aan/uitlooptijden in op basis van de afbeeldingen.
Als S-curven zijn geselecteerd, moet het niveau van de non-lineaire schokcompensatie worden ingesteld. Stel de schokcompensatie in door de verhouding
te definiëren voor de aan- en uitlooptijden waarbij acceleratie en deceleratie variabel zijn (d.w.z. toenemen of afnemen). De instellingen voor acceleratie
en deceleratie voor de S-curve worden uitgedrukt als een percentage van de huidige aan/uitlooptijd.
3-40 Ramp 1 type
Option:
*
Lineair
[0]
[1]
S-ramp
[2]
S-ramp const. tijd
NB!
Als S-ramp [1] is geselecteerd en de referentie tijdens het aan/uitlopen wordt gewijzigd, kan de aan/uitlooptijd worden verlengd om
te zorgen voor een schokvrije beweging, wat kan resulteren in een langere start- of stoptijd.
Extra aanpassingen van de S-rampverhoudingen of starters voor omschakelingen kunnen noodzakelijk zijn.
Functie:
Selecteer het type ramp, afhankelijk van de vereisten met betrekking tot versnelling/vertraging.
Een lineaire aanloop zorgt voor een constante versnelling tijdens het aanlopen. Een S-ramp zorgt voor een niet-
lineaire versnelling en biedt zo compensatie voor schokbewegingen in de toepassing.
Versnelling met zo weinig mogelijk schokbewegingen.
S-ramp op basis van de ingestelde waarden in par. 3-41 en 3-42.
®
MG.33.M3.10 – VLT
is een geregistreerd handelsmerk van Danfoss
2. Programmeren
2
67
