Breng geen statische of dynamische druk van betekenis in
het circuit van de warmtewisselaar (met betrekking tot de
ontwerp systeemdrukken).
De producten die kunnen worden toegevoegd voor ther-
mische isolatie van de drukvaten tijdens het maken van
de wateraansluitingen moeten chemisch neutraal zijn in
verhouding tot de materialen en coatings waarin ze worden
toegepast. Dit geldt ook voor de oorspronkelijk door
Carrier geleverde producten.
9.2 - Wateraansluitingen
Op de volgende pagina is een principeschema van een water-
circuit afgebeeld.
Gebruik bij het vullen van het watercircuit ontluchtings-
afsluiters om luchtzakken te voorkomen.
9.3 - Vorstbeveiliging
De platenwarmtewisselaars, leidingwerk en de pomp van
de hydro module kunnen door vorst worden beschadigd,
ondanks de ingebouwde vorstbeveiliging van deze units.
De vorstbeveiliging van de platenwarmtewisselaar en alle
componenten van de hydro module wordt gegarandeerd
tot -20°C d.m.v. automatisch ingeschakelde verwarmingen
en schakelen van de pomp.
De verwarmingen van de koeler en het watercircuit en ook
de pomp mogen nooit worden afgeschakeld omdat de vorst-
beveiliging dan niet is gegarandeerd.
De hoofdschakelaar (QS 101) en de hulp beveiligingsscha-
kelaar (QF 101) voor de verwarmingen altijd gesloten blijven
(zie elektrisch schema voor de plaats van QS en QF 101).

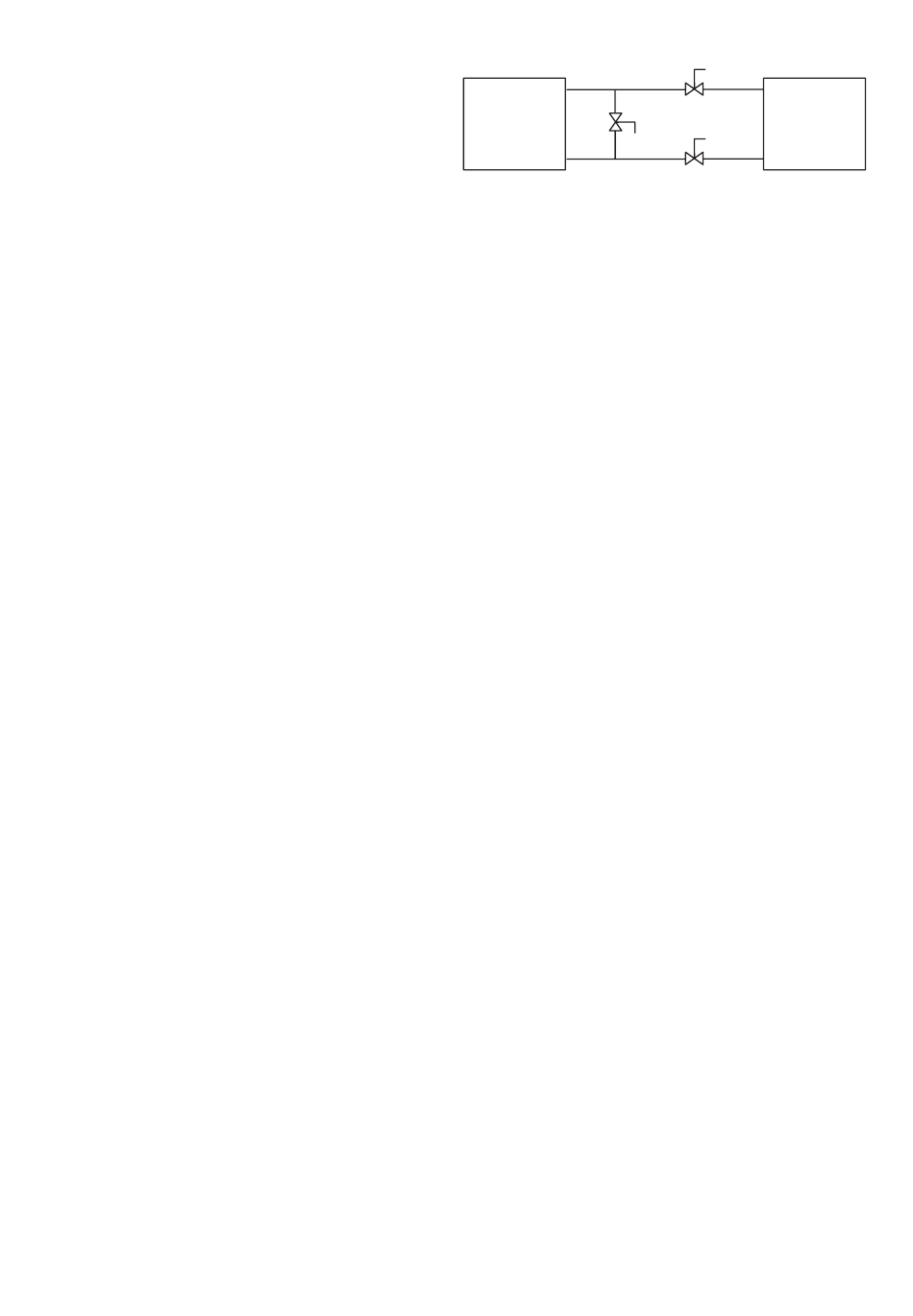

Voor vorstbeveiliging tot -20°C moet de watercirculatie in het
watercircuit worden onderhouden door de pomp periodiek
in te schakelen. Indien er een afsluiter is gemonteerd moet er
een bypass worden aangelegd. Zie onderstaande illustratie.
18
Winterstand
A
Verklaring
A
Unit
B
Waterleidingnet
F
Dicht
O
Open
BELANGRIjK: In de winter kan de vloeistof-warmtewisse-
laar door bevriezing worden beschadigd. Neem, afhankelijk
van het klimaat, adequate voorzorgsmaatregelen. Bescherm
de koeler tijdens stilstand in de winter tegen bevriezing door:
•
Toepassing van ethyleen-glycol met een concentratie
die voldoende is om het systeem te beschermen tot een
temperatuur van 10 K beneden de laagste temperatuur
die op de plaats van opstelling kan voorkomen.
•
Als de machine voor langere tijd uit bedrijf wordt
genomen, tap dan het water uit de vloeistof-warmte-
wisselaar af en vervang het door ethyleen-glycol. Aan
het begin van het volgende koelseizoen moet de vloei-
stof-warmtewisselaar weer met water worden gevuld
en moet een corrosieremmer worden toegevoegd.
•
Externe componenten, zoals bijv. circulatiepompen,
moeten in overeenstemming met de plaatselijke voor-
schriften worden gekozen. Ook moet er rekening worden
gehouden met de toegestane en nominale waterhoe-
veelheden door de warmtewisselaars. Deze moeten
liggen tussen de waarden in de tabel in het hoofdstuk
'Selectiegegevens'.
F
B
F
O
