Het bronsysteem aansluiten
Isoleer alle binnenleidingen voor de bronvloeistof te-
■
gen condensatie.
Het niveaureservoir moet worden geïnstalleerd op het
■
hoogste punt van het bronsysteem, op de binnenko-
mende leiding vóór de circulatiepomp van het bronsys-
teem (optie 1).
Indien het niveaureservoir niet op het hoogste punt
kan worden geplaatst, moet er een expansievat wor-
den gebruikt (optie 2).
Voorzichtig!
Bij het niveaureservoir kan condensvorming
optreden. Plaats het reservoir daarom zodanig
dat andere apparatuur niet kan worden bescha-
digd.
Op het niveaureservoir moet het gebruikte type anti-
■
vriesmiddel worden vermeld.
Installeer de bijgeleverde veiligheidsklep onder het
■
niveaureservoir zoals afgebeeld. De overloopleiding
moet over de hele lengte vanaf de veiligheidsklep af-
lopen om waterzakken te voorkomen en moet vorstvrij
zijn aangelegd.
Installeer de afsluiters zo dicht mogelijk bij de warmte-
■
pomp.
Monteer de meegeleverde filterbal op de binnenko-
■
mende leiding.
Bij een open grondwatersysteem moet er, met het oog
op verontreiniging en bevriezingsgevaar in de verdam-
per, een tussenliggend en tegen bevriezing beveiligd
circuit worden geïnstalleerd. Hiervoor is een extra
warmtewisselaar nodig.

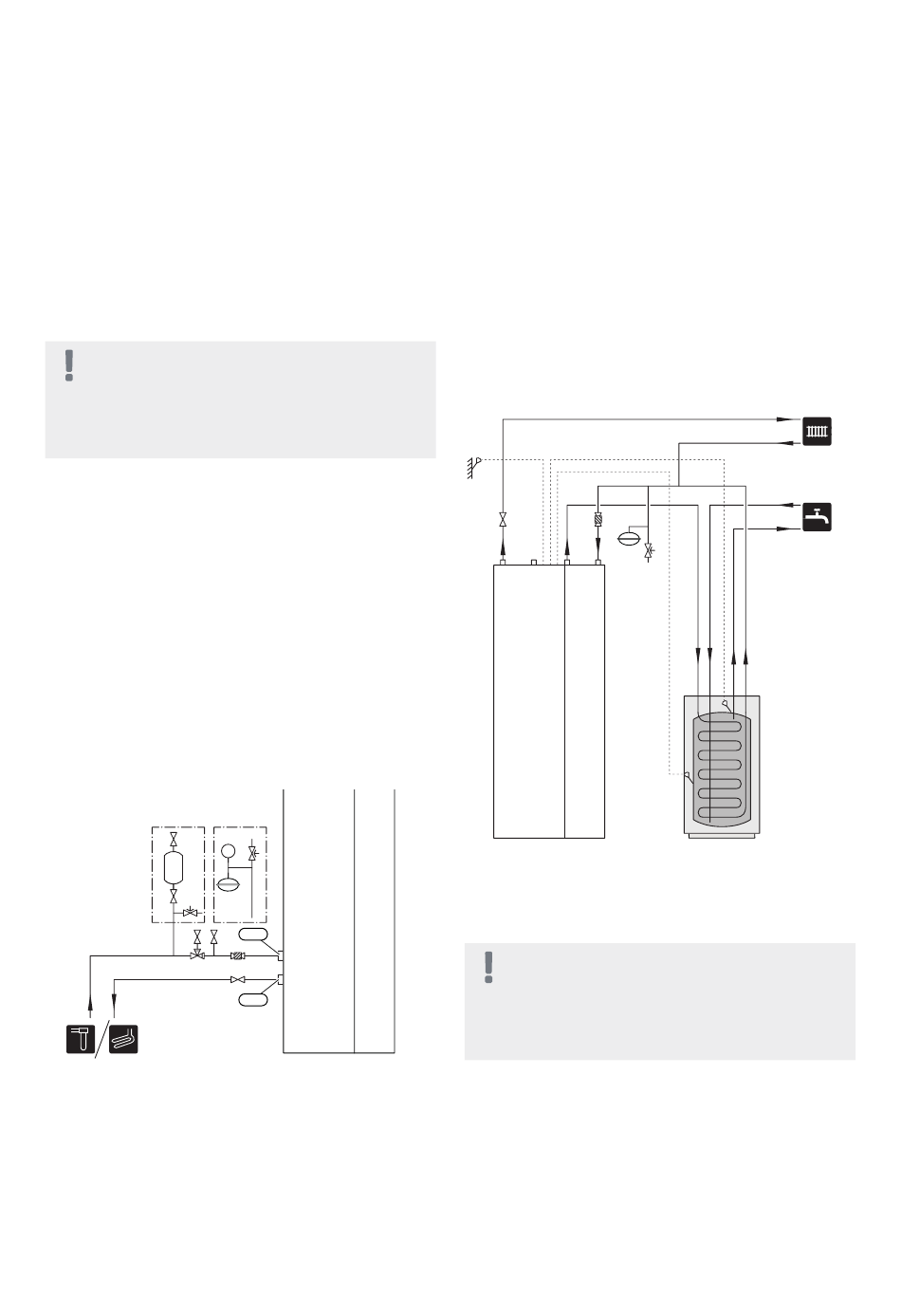

Optie 1
Optie 2
Afgiftesysteem
Aansluiten van het afgiftesysteem
Een afgiftesysteem is een systeem dat het binnencomfort
regelt met behulp van het regelsysteem in de F1155 en
bijvoorbeeld radiatoren, vloerverwarming/koeling, ven-
tilatorconvectoren enz.
NIBE F1155
P
XL6
XL7
Installeer alle noodzakelijke beveiligingen, afsluiters
■
(zo dicht mogelijk bij de warmtepomp) en de meege-
leverde filterbal.
Het overstortventiel moet een openingsdruk hebben
■
van maximaal 0,25 MPa (2,5 bar) en moet op de retour-
leiding van het afgiftesysteem worden gemonteerd.
Zie de tekening. De afvoerleiding moet over de hele
lengte vanaf de overstortventielen omlaag lopen om
waterzakken te voorkomen. Bovendien moet de leiding
vorstvrij zijn aangelegd.
Bij aansluiting op een systeem met thermostaatkranen
■
op alle radiatoren moet er een by-pass, overstortventiel
of buffer worden gemonteerd of moet er een aantal
thermostaatkranen worden verwijderd om voldoende
doorstroming te waarborgen.
Boiler
De boiler aansluiten
Voorzichtig!
Als de F1155 niet is gekoppeld met een boiler
of als deze met vaste aanvoertemperatuur
moet werken, moet de boileraansluiting (XL9)
worden afgedicht.
Een eventueel aangesloten boiler moet worden voor-
■
zien van de benodigde afsluiters.
De mengklep kan worden geïnstalleerd indien de in-
■
stelling dusdanig wordt gewijzigd, dat de temperatuur
boven 60 °C kan stijgen.
De instelling voor warmtapwater wordt verricht in
■
menu 5.1.1.
De veiligheidsklep moet een openingsdruk hebben
■
van maximaal 1,0 MPa (10,0 bar) en moet op de aan-
voerleiding van het tapwater zijn geïnstalleerd zoals
Hoofdstuk 4 |
Aansluiting van de leidingen
15
