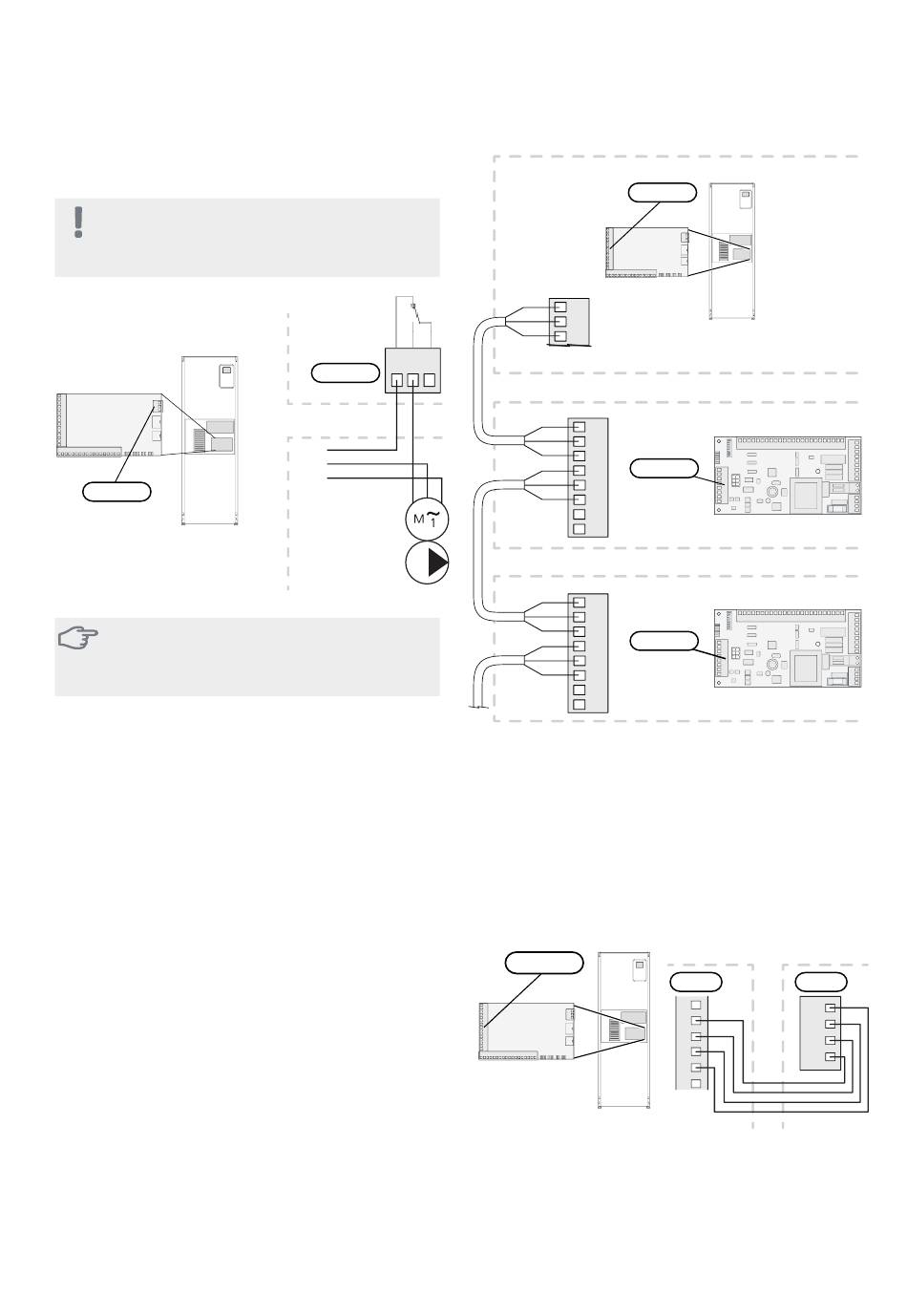

De externe circulatiepomp, externe (open) bronpomp
of warmwatercirculatiepomp wordt aangesloten op het
zoemeralarmrelais als hieronder getoond.
Voorzichtig!
Merk alle elektrische schakelkasten met waar-
schuwingsstickers voor externe spanning.
AA3-X7
LET OP!
De relaisuitgangen kunnen met max. 2 A
(230V ~) worden belast.
Accessoires aansluiten
Instructies voor het aansluiten van accessoires vindt u in
de bijgeleverde installatie-instructies voor het betreffen-
de accessoire. Zie nibenl.nl voor de lijst met accessoires
die kunnen worden gebruikt met de F1155.
Accessoires met printplaat AA5
Accessoires met printplaat AA5 worden aangesloten op
klemmenstrook AA3-X4: 13-15 van de warmtepomp.
Gebruik kabeltype LiYY, EKKX of soortgelijk.
Als er meerdere accessoires moeten worden aangesloten,
sluit u de eerste accessoirekaart rechtstreeks aan op de
klemmenstrook van de warmtepomp. Andere accessoi-
rekaarten sluit u in serie aan op de eerste.
Omdat er verschillende aansluitingen kunnen zijn voor
accessoires met printplaten AA5, moet u altijd de instruc-
ties lezen in de handleiding voor het accessoire dat u
gaat installeren.
32
Hoofdstuk 5 |
Elektrische aansluitingen
1 2 3
C NO NC
AA3-X7
F1X45
F1155
Extern
Externt
L
N
PE
L
N
PE
Circulatiepomp
EB100
AA3-X4
A
15
B
14
GND
13
Accessoirekaart 1
AA5-X4
A
1
B
2
GND
3
A
4
B
5
GND
6
7
8
Accessoirekaart 2
AA5-X4
A
1
B
2
GND
3
A
4
B
5
GND
6
7
8
Accessoires met printplaat AA9
Accessoires met printplaat AA9 worden aangesloten op
de klemmenstrook van de warmtepomp X4:9-12 op de
ingangskaart AA3. Gebruik kabeltype LiYY, EKKX of
soortgelijk.
Omdat er verschillende aansluitingen kunnen zijn voor
accessoires met printplaten AA9, moet u altijd de instruc-
ties lezen in de handleiding voor het accessoire dat u
gaat installeren.
AA3-X4
AA3-X4
F1155
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
-X8
-X2
AA5-X4
-X4
1
2
3
4
5
6
7
8
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
-X8
-X2
-X4
AA5-X4
1
2
3
4
5
6
7
8
F1155
Accessoires
AA3-X4
AA9-X1
8
12V
9
A
10
B
11
GND
12
13
NIBE F1155
-X9
9
7
6
5
4
3
2
1
8
7
6
5
4
3
2
1
-X10
-X1
N
L
PE
PE
-X9
9
7
6
5
4
3
2
1
8
7
6
5
4
3
2
1
-X10
-X1
N
L
PE
PE
