Aansluitingen
Voorzichtig!
Om interferentie te voorkomen, mogen niet-
afgeschermde communicatie- en/of sensorka-
bels naar externe aansluitingen niet dichter
dan 20 cm bij een hoogspanningskabel worden
gelegd.

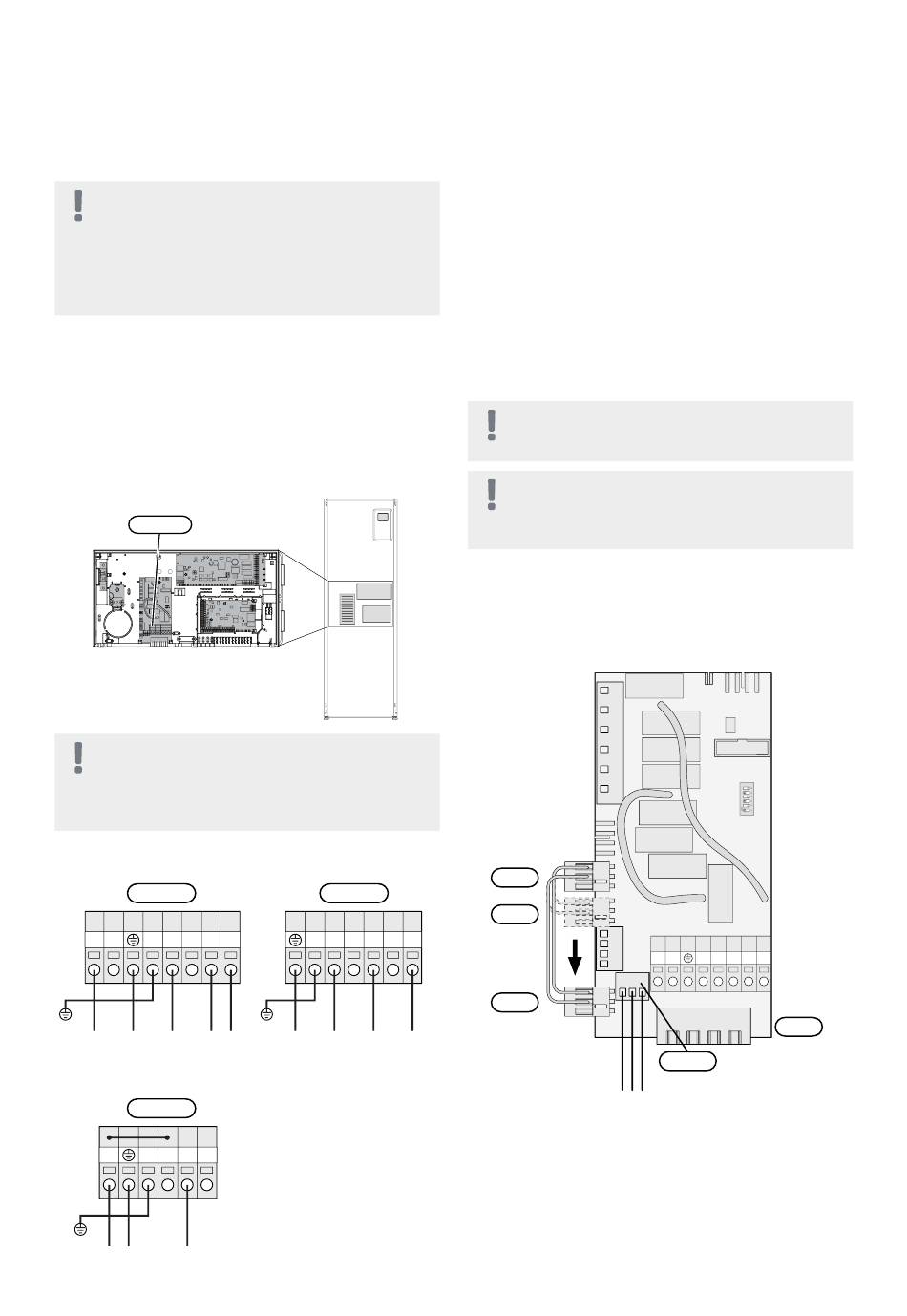

Spanningaansluiting
De F1155 moet worden geïnstalleerd met een afschakel-
mogelijkheid op de voedingskabel. De minimale kabel-
dikte moet worden afgestemd op de gebruikte zekering-
capaciteit. De bijgeleverde kabel voor binnenkomende
elektriciteit wordt op klemmenstrook X1 op de kaart van
het elektrische verwarmingselement (AA1) aangesloten.
Alles moet volgens de geldende normen en richtlijnen
worden aangesloten.
AA1-X1
Voorzichtig!
De F1155 kan niet worden omgeschakeld van
1-fase naar 3-fase en omgekeerd of van
3x230V naar 3x400V en omgekeerd.
Aansluiting 3x400V
AA1-X1
N
0
PE
L1 1 L2 L3
PE1
Aansluiting 1x230V
AA1-X1
N
PE
0 L1 1
PE1
22
Hoofdstuk 5 |
Elektrische aansluitingen
Aansluiting 3x230V
AA1-X1
PE
L1
1 L2 2 L3
PE1
Indien er een aparte toevoer naar de compressor en
elektrische bijverwarming is vereist, raadpleegt u
hoofdstuk "Schakelaar extern blokkeren bijverwarming
en/of compressor" op pagina 29.
Tariefregeling
Als de spanning naar het elektrische verwarmingsele-
ment en/of de compressor gedurende een bepaalde
periode verdwijnt, moet ook worden geblokkeerd via
de AUX-ingang, zie de pagina "Aansluitopties - mogelijke
keuze AUX-ingangen". 29
Aansluiten van externe bedrijfsspanning voor
het regelsysteem
Voorzichtig!
Geldt alleen voor netaansluiting van 3x400V.
Voorzichtig!
Merk alle elektrische schakelkasten met waar-
schuwingsstickers voor externe spanning.
Als u externe bedrijfsspanning voor het regelsysteem
voor de F1155 wilt aansluiten op de printplaat van de
bijverwarming (AA1) moet de randconnector bij AA1:X2
worden verplaatst naar AA1:X9 (zie illustratie).
Bedrijfsspanning (1x230V ~ 50Hz) is aangesloten op
AA1:X11 (zie illustratie).
AA1-X8
AA1-X2
AA1-X9
L
PE
N
1x230V+N+PE bedrijfsspanning
1x230V+N+PE
N
0
PE
L1 1 L2 L3
AA1
AA1-X11
NIBE F1155
